立式钢制多挂杆置物机架结构设计

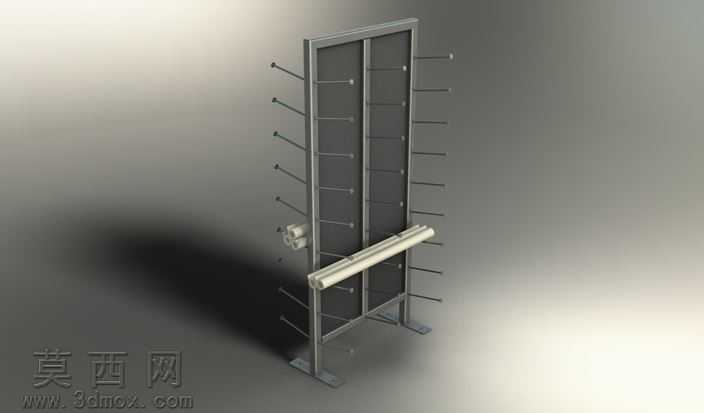

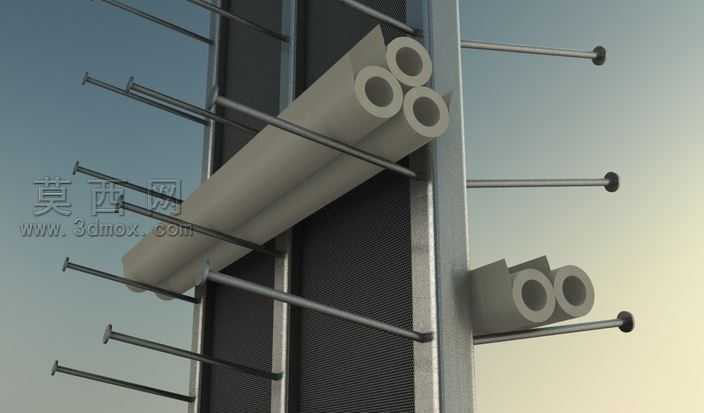

本作品为立式钢制置物机架的三维设计成果，建模阶段采用参数化设计逻辑，先以二维草图绘制机架的底部支撑轮廓、竖向主框架截面、横向挂杆定位基准，通过拉伸、凸台、切除等基础特征命令完成主体框架的实体构建，再对各连接节点处的圆角、倒角、安装孔位进行细节特征补充，确保各部件的尺寸公差符合五金构件的装配要求。渲染阶段采用哑光金属材质模拟钢制构件的表面质感，调整材质的粗糙度、反射率参数还原冷轧钢材的真实视觉效果，搭配浅灰色渐变背景布光，采用三点布光法突出机架的结构层次，主光源从侧上方投射形成自然的明暗阴影，辅助光源弱化暗部死黑区域，轮廓光勾勒机架边缘线条，让整体渲染效果清晰展现各部分结构关系。结构设计上，底部采用加宽的L型支撑脚增大与地面的接触面积，提升机架放置的稳定性，竖向双立柱作为主承重结构，内部设置横向加强筋提升立柱的抗弯折性能，两侧对称布置多组横向挂杆，可根据使用需求挂载不同尺寸的物件，中部设置的横向托辊结构可承放长条形物料，挂杆与立柱采用焊接式连接结构保证连接强度，托辊与立柱采用可拆卸式螺栓连接，方便后期维护更换部件。设计思路围绕实用型钢制置物架的使用场景展开，兼顾结构强度与空间利用率，整体采用立式布局减少占地面积，多挂杆的对称设计拓展了置物容量，所有钢制部件的厚度、连接方式均经过力学模拟验证，确保满载状态下结构形变量在允许范围内，同时建模过程中保留了所有特征的参数化属性，可根据实际使用需求快速调整机架高度、挂杆数量、托辊长度等尺寸参数，适配不同的使用场景需求。
