不锈钢折叠烧烤网夹结构设计

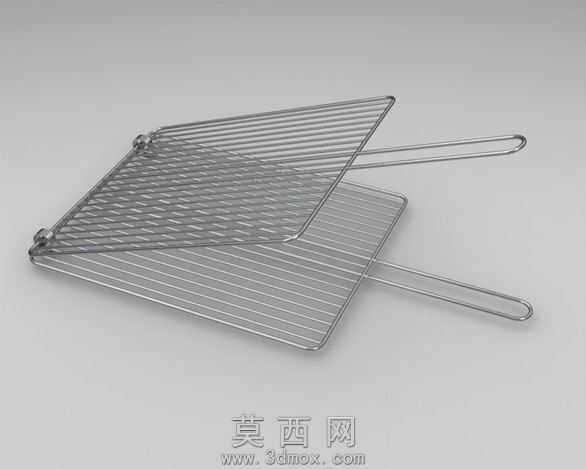

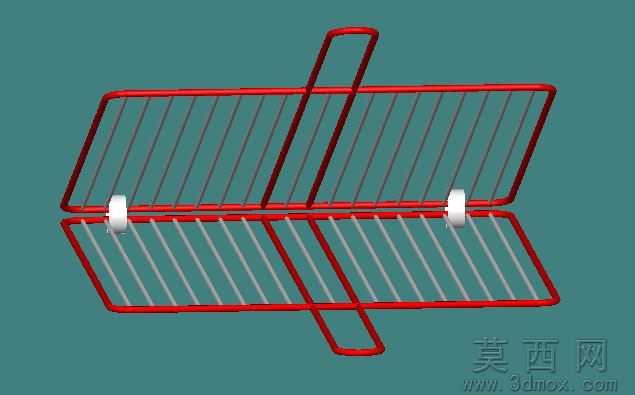

本作品为不锈钢烧烤网夹的三维参数化模型，建模阶段采用全参数化草图驱动特征的方式完成整体结构搭建，首先绘制上下两层网片的网格基准草图，以等距阵列命令生成均匀排布的横向金属丝轮廓，通过扫描特征生成单根金属丝实体后，再以线性阵列完成整片网格的实体构建，保证网格间隙均匀一致，既能够避免食材掉落，又可保障热量充分穿透，满足烧烤过程中的受热需求。上下网片的连接端采用卷边铰接结构设计，建模时通过旋转特征制作铰接轴套，配合同轴心装配约束实现网片的开合转动，转动阻尼设置合理，开合过程顺滑无卡顿，夹持食材时可通过网片的贴合压力固定食材，避免翻面过程中食材脱落。手柄部分采用长条形圆钢弯折成型，建模时通过3D草图绘制手柄的弯折路径，扫描生成手柄实体后与网片边缘做焊接约束模拟，手柄长度经过合理测算，使用时可远离热源避免烫手，末端做圆弧收边处理，无尖锐棱角，握持手感舒适。材质渲染阶段赋予模型304不锈钢材质，调整金属粗糙度参数模拟拉丝不锈钢的哑光质感，铰接位置做轻微的磨损质感处理，提升模型的真实感，整体结构无多余冗余特征，所有边角均做圆角过渡处理，无尖锐毛刺，符合食品接触类五金产品的安全设计要求。设计过程中充分考虑产品的实际使用场景，网片整体为长方形结构，可适配多数常规烧烤炉的烤制尺寸，折叠后整体厚度较薄，便于户外携带与收纳，网格丝的直径经过力学仿真验证，既具备足够的支撑强度承载食材重量，又不会因过粗导致食材受热不均，铰接位置的间隙经过优化，开合时不会夹手，整体结构兼顾实用性与安全性，可直接用于生产开模的结构参考，也可用于户外炊具产品的展示渲染使用。
