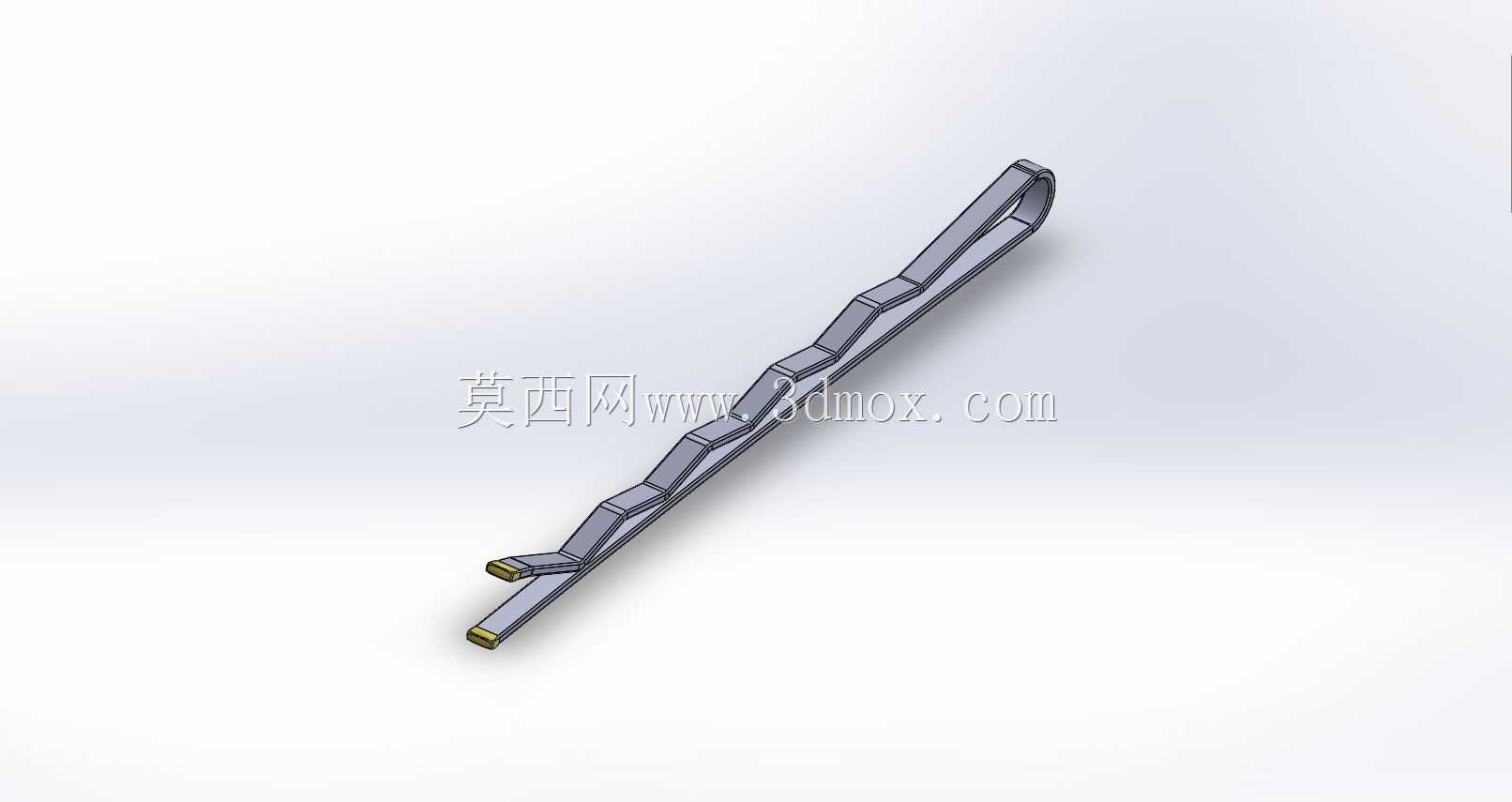

长条式金属弹性束线扎带结构设计

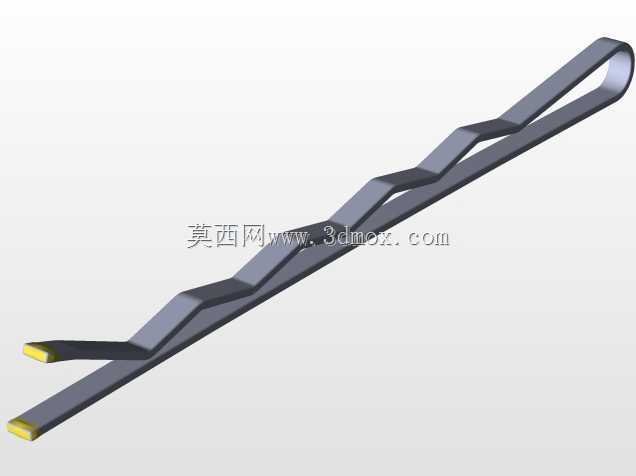

　　日常做设备布线、柜体装调的时候，最容易被忽略的就是线束固定的小配件，很多人图省事用尼龙扎带，但是在高温、有油污、需要反复拆装维护的场景里，尼龙件老化快、断裂失效的问题非常突出，这次做的这款金属弹性束线扎带，就是针对这类工业场景的固定需求设计的。先从实际使用场景说，不管是机床内部的动力线束排布、通讯机柜里的信号线缆整理，还是小型自动化设备的走线固定，都需要能快速卡装、夹持稳定、耐环境性能好的束线件，这款扎带的整体长条形态，就是为了适配多根线束并排收拢的工况，不像普通小规格扎带只能捆扎单根或者少量细线，它的长度方向做了连续的波浪形压筋结构，不是光溜溜的直条，这个结构不是为了好看，一方面是增加整体的结构刚度，长条件如果做等厚薄壁直条，捆扎受力的时候很容易出现侧向弯折，压筋相当于在条身做了连续的加强筋，不用额外增加壁厚就能提升抗弯折能力，另一方面波浪形的内凹面刚好能贴合不同线径的线束外圆，捆扎的时候线束不会在扎带内部来回窜动，固定的稳定性更好。扎带的头部做了闭环的挂孔结构，这个结构是用来做安装固定的，实际装的时候，可以直接用螺丝穿过挂孔把扎带固定在设备的安装板、型材槽或者柜体侧壁上，不需要额外的固定座，减少装配的零件数量，也能适配不同的安装点位，不管是平面安装还是侧面悬空固定都能适用。尾部做了斜切的收窄导向结构，穿线的时候不用刻意对准，顺着斜角就能把收拢的线束导进扎带的环抱范围内，现场装配的时候能省不少对位的时间，尤其是在设备内部狭窄的操作空间里，

　　手伸进去操作视线受阻，导向结构的实用性非常强。条身的弯折弧度是经过反复调整的，环抱半径不是固定值，而是有一定的弹性变形余量，采用弹性金属材质制作的时候，本身就有一定的回弹力，捆扎不同数量、不同外径的线束时，条身可以通过自身的弹性变形适配不同的束径，不需要做多个规格的扎带来适配不同线径，能减少配件的备货种类。从安装边界来说，这款扎带的整体厚度控制在薄壁件的合理范围，不会因为零件本身太厚占用过多的布线空间，设备内部布线的时候经常要考虑走线间隙，尤其是在电气柜里，线束和周边元器件、钣金壁之间要留够安全距离，薄型的扎带不会额外增加线束捆扎后的整体外径，能更好地利用柜内的布线空间。条身的边缘都做了倒钝处理，没有尖锐的飞边和棱角，

　　捆扎线束的时候不会刮破线缆的外绝缘层，这一点在电气布线里非常重要，很多劣质的金属固定件边缘锋利，长时间使用或者设备运行有振动的时候，很容易磨破线皮造成短路隐患，倒钝的边缘能完全规避这个问题。另外扎带的弹性设计也考虑了反复拆装的需求，日常设备维护的时候需要增减线束、调整走线，不需要把扎带完全剪断或者破坏，只需要掰开一定的开口就能调整内部的线束，调整完靠自身的回弹就能继续保持夹持力，不像一次性尼龙扎带拆一次就报废，能降低后期维护的配件成本。在抗振性能上，金属材质本身的强度比尼龙高很多，设备运行产生的持续振动不会让扎带出现松脱、断裂的情况，哪怕是在有切削液、润滑油飞溅的机加工设备内部，金属材质也不会像尼龙那样出现溶胀、老化变脆的问题，

　　长期使用的可靠性更高。设计的时候也考虑了成型工艺，整体是连续的冲压折弯结构，没有多余的拼接零件，生产的时候可以通过连续模一次冲压成型，生产效率高，零件的一致性好，不需要后续的额外装配工序，成本控制也更合理。实际使用的时候，单根扎带可以收拢固定直径范围在3到12毫米之间的多根线束，头部挂孔的尺寸适配M3到M4规格的固定螺丝，不管是在铝型材上用T型螺栓固定，还是在钣金板上用自攻螺丝固定，都能直接适配，不需要额外加工特殊的安装孔位。条身的波浪形结构除了加强刚度之外，还能增加和线束外表面的摩擦力，哪怕设备有倾斜或者垂直布线的场景，线束也不会因为自身重力在扎带内部滑动移位，能长期保持走线的规整性，避免线束垂落碰到周边的运动部件或者发热元件。和传统的金属线卡相比，这款扎带不需要配套的螺丝螺母来锁紧，自身的弹性结构就能提供足够的夹持力，装配的时候只需要固定头部的一个安装点，再把线束卡进条身的环抱范围就行，装配步骤比传统线卡少一半，非常适合批量装配的生产线使用，能提升整体的布线装配效率。
