蜗杆式传动齿轮轴结构三维设计

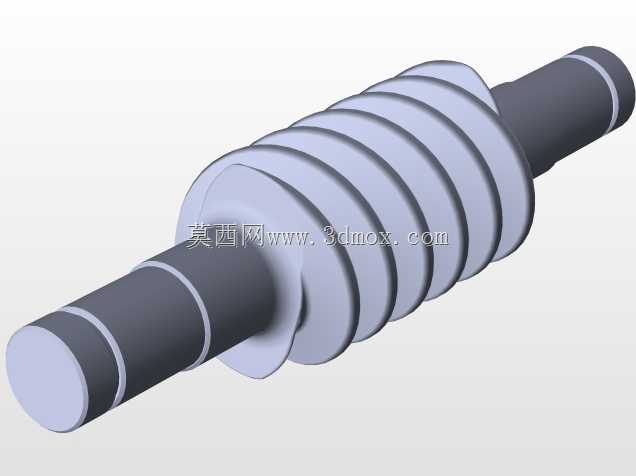

　　在中小载荷减速传动场景里，这类蜗杆轴是交错轴传动结构里的核心承载零件，常见于小型输送线的减速单元、通讯设备调角机构、小型工装的进给传动模块，和配套蜗轮啮合时能实现大传动比的动力传递，单级传动比就能达到10-60，相比平行轴齿轮组结构更紧凑，占用的安装空间更小，同时啮合过程中齿面是连续滑动接触，传动平稳性更好，运行时的冲击和噪声远低于直齿圆柱齿轮传动，适合对传动静谧性有要求的小型设备场景。从结构设计逻辑来看，这类蜗杆轴采用整体式结构，将蜗杆齿段和两端支撑轴颈做成一体，省去了分体装配的键连接环节，避免了键连接带来的间隙和应力集中问题，能承受更大的交变扭矩。两端的轴颈是和轴承配合的安装基准，设计时轴颈的圆柱度、同轴度公差需要严格控制，

　　通常取IT6-IT7级精度，表面粗糙度控制在Ra0.8-Ra1.6之间，保证轴承装配后不会出现偏载，延长支撑轴承的使用寿命。蜗杆齿段的齿形采用阿基米德齿形，加工时可以通过普通车床车削成型，不需要专用的成型铣刀，小批量生产时加工成本更低，齿面的粗糙度控制在Ra1.6以下，能减少啮合时的摩擦损耗，提升传动效率。齿段两端做了退刀槽结构，方便车削和磨削加工时退刀，退刀槽的宽度和深度要匹配加工刀具的尺寸，避免加工时碰伤相邻的轴肩端面。两端轴颈的端部做了倒角处理，倒角角度通常取15°-30°，方便装配时导入轴承内圈，也能去除端部的锐边毛刺，避免装配时划伤操作人员或者轴承密封件。从安装边界来看，

　　这类蜗杆轴的安装需要匹配两端的深沟球轴承或者角接触球轴承，轴承的选型要根据传递的扭矩和转速来确定，轴肩的高度要低于轴承内圈的厚度，方便后续轴承拆卸维护。安装时要保证蜗杆轴线和配套蜗轮的轴线空间交错角为90°，中心距的公差要控制在允许范围内，中心距过大会导致齿侧间隙过大，传动回程误差增加，中心距过小会导致齿面啮合过紧，摩擦阻力急剧上升，甚至出现卡滞、齿面胶合的问题。实际应用中，这类蜗杆轴通常搭配润滑脂或者低粘度齿轮油润滑，因为啮合过程中齿面滑动速度较高，润滑不充分很容易出现齿面磨损，所以设计时通常会在箱体对应啮合位置预留注油孔，方便定期补充润滑介质。另外蜗杆轴的材质通常选用45号钢或者40Cr合金钢，经过调质处理后齿面进行高频淬火，

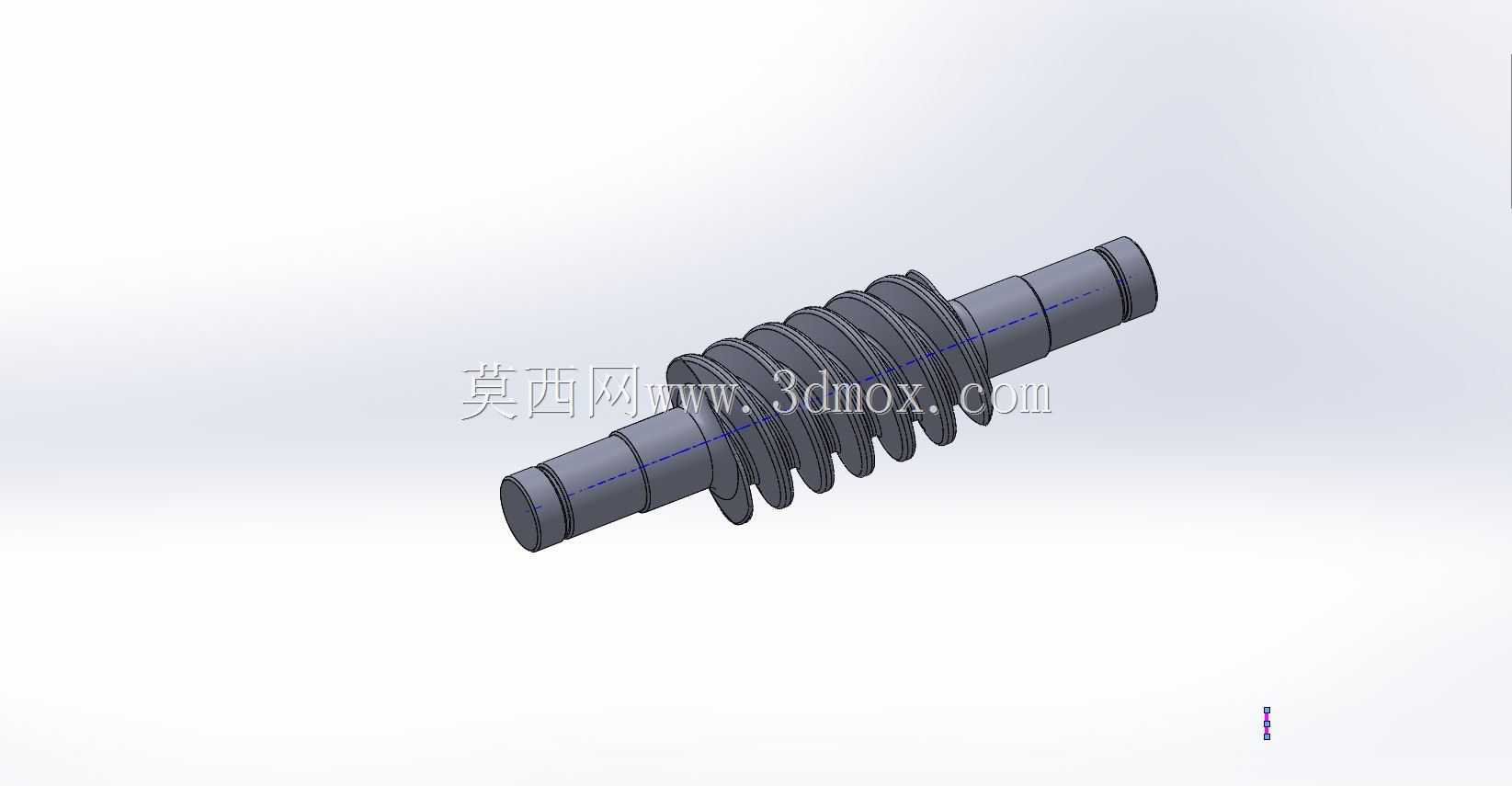

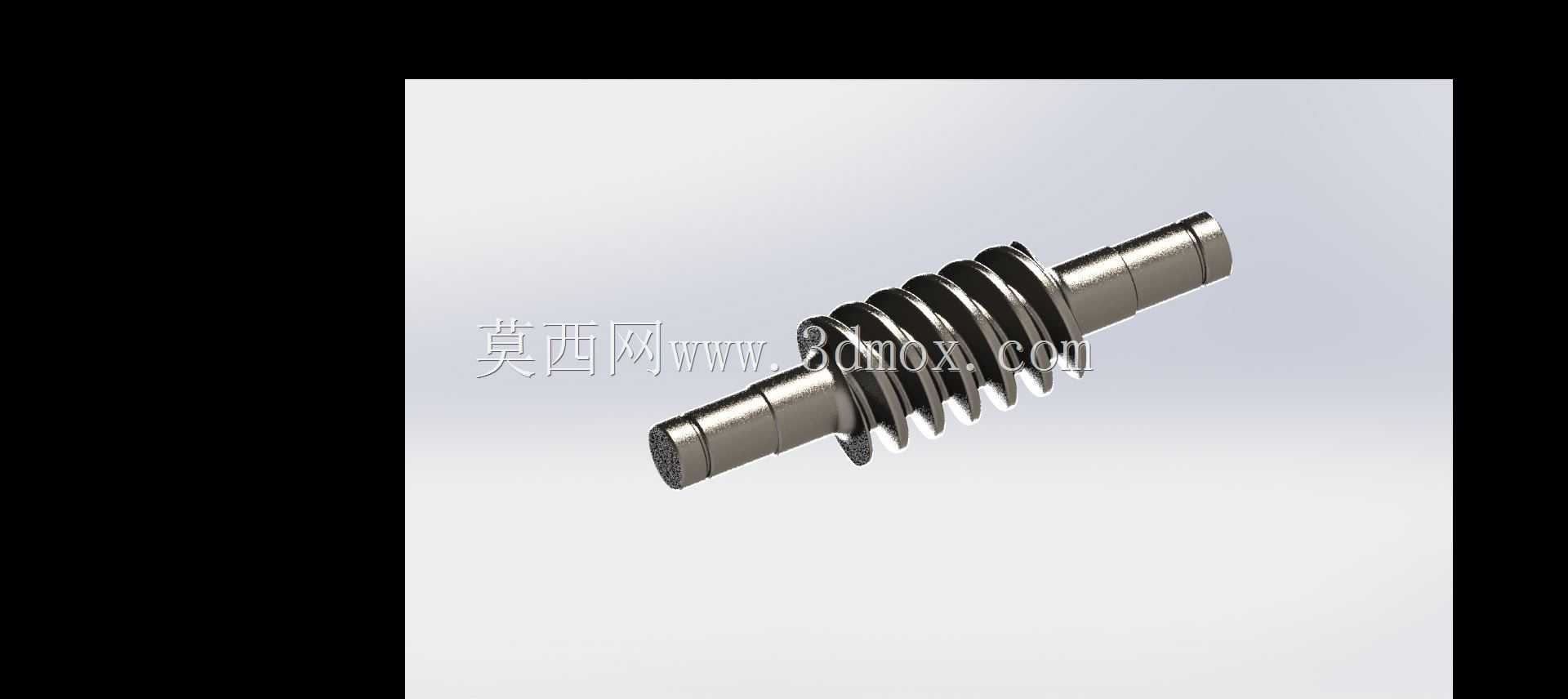

　　硬度达到HRC45-55，既保证芯部有足够的韧性承受冲击载荷，又让齿面有足够的硬度抵抗磨损，延长零件的使用寿命。在建模过程中，蜗杆齿的螺旋线生成是核心环节，需要根据模数、头数、导程角参数精准绘制螺旋路径，再通过扫描切除生成齿形，齿根处做了圆角过渡，避免应力集中导致的断齿问题。两端轴颈上预留的卡簧槽位置，是用来安装轴用弹性挡圈，对轴承进行轴向定位，限制蜗杆轴的轴向窜动量，窜动量通常控制在0.1-0.3mm之间，既保证传动时不会出现轴向窜动带来的啮合偏差，又不会因为轴承受热膨胀出现卡滞。这类结构的设计不需要额外的轴向锁紧螺母，简化了装配流程，也减少了轴向的尺寸占用，适合安装空间局促的小型减速机构。在通讯类设备的调节机构里，这类蜗杆传动还具备自锁特性，当导程角小于啮合齿面的当量摩擦角时，只能由蜗杆带动蜗轮转动，蜗轮无法带动蜗杆反转，这一特性可以让调节后的机构自动锁止，不需要额外的锁紧装置，比如通讯天线的俯仰角度调节、小型通讯机柜的门体锁紧结构，都能利用这一特性简化结构设计，减少零件数量。建模时需要注意各轴段的过渡圆角，不同直径轴段的衔接处不能做成直角，要根据轴径差设置合理的圆角半径，降低应力集中系数，避免设备启停时的交变扭矩导致轴段断裂。
