适配3D打印的搭扣式闩锁结构设计

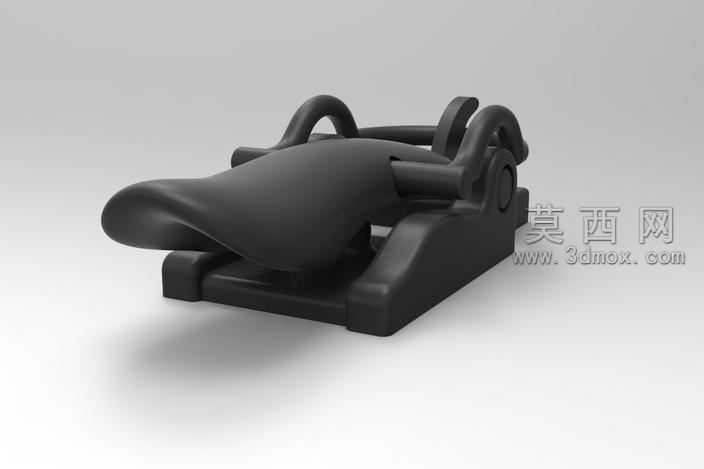

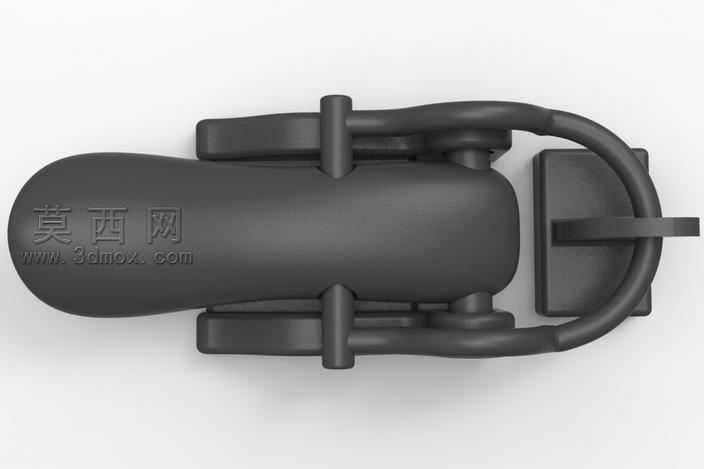

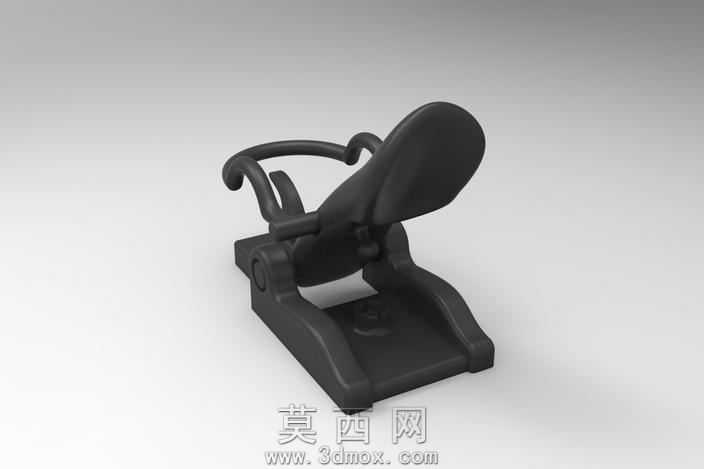

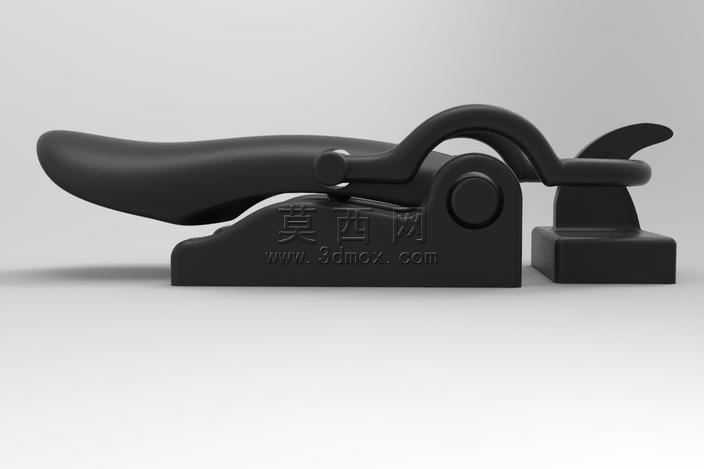

本作品为适配熔融沉积成型3D打印工艺设计的搭扣式闩锁结构，整体建模过程围绕无支撑打印、免焊接装配的核心需求展开，在三维建模阶段对整体结构进行了多轮迭代优化，最终确定为V3版本的成熟结构。建模时首先对锁体的活动铰接部位进行了公差预留，针对常见桌面级3D打印机的成型精度，将配合间隙统一设置为0.6mm，既避免打印过程中出现部件粘连的问题，也能保证铰接活动的顺滑度，无需额外打磨或装配销钉，打印完成后即可直接活动使用。整体结构分为锁座、压柄、锁钩三个核心部件，建模时将三个部件的装配关系做了一体化适配，锁座底部做了平整化处理，可直接贴合安装基面使用，压柄采用符合人体工学的弧形曲面设计，按压时受力均匀，解锁操作手感流畅，锁钩部位做了加厚处理，保证卡扣啮合后的结构强度，避免日常使用中出现脱扣、断裂的问题。材质渲染阶段采用哑光黑色工程塑料质感，模拟PLA、ABS等常见3D打印耗材的实际成型效果，表面做了细微的磨砂纹理处理，还原FDM打印的层纹质感，让渲染效果与实际打印成品的视觉表现高度一致。结构设计上完全规避了需要支撑的悬空结构，所有倾斜面的角度都设置在3D打印自支撑角度范围内，打印时无需添加任何支撑材料，既节省打印耗材，也省去了后期去除支撑的打磨工序，打印完成后仅需简单清理毛边即可投入使用。设计过程中充分考虑了家用场景、小型设备箱柜的扣合需求，整体结构紧凑，安装占用空间小，扣合后可提供足够的锁紧力，能够满足日常箱柜、小型舱门的固定需求，同时结构完全开源，使用者可根据自身的安装尺寸需求对锁座的固定孔位、压柄长度进行参数化调整，适配不同的使用场景。
