嵌入式椭圆暗装式柜门M锁结构设计

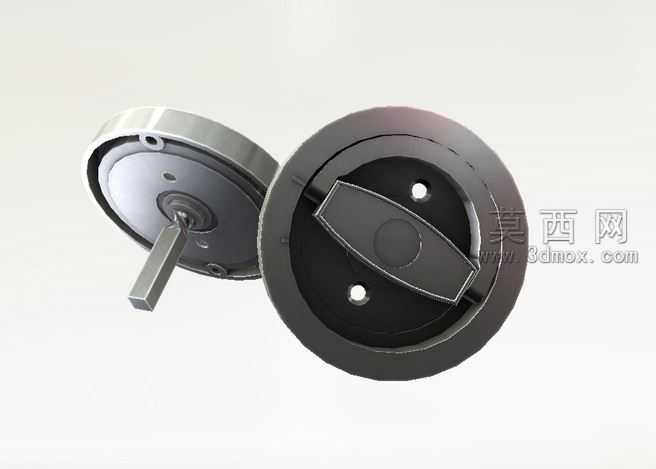

本款嵌入式椭圆暗装M锁采用三维参数化建模方式完成全结构设计，建模过程中以实际五金装配尺寸为基准，先绘制锁体外圈椭圆轮廓的基准草图，通过拉伸命令生成锁座的基础基体，再对锁座边缘做圆角过渡处理，避免安装后出现锐边划伤的问题。锁芯转动结构采用同轴心配合约束，将中间的锁舌转动件与锁座的中心安装孔做同轴配合，同时添加角度限位约束，模拟锁具实际开合时的90度转动行程，保证锁舌在解锁与锁止状态下的位置精度。建模阶段对锁座两侧的沉头安装孔做了精确的尺寸定义，沉头深度与螺丝头部尺寸完全匹配，安装后螺丝可完全没入锁座平面，不会突出影响柜门的平整外观。材质渲染阶段，锁体整体采用锌合金镀铬的金属材质，调整材质的反射率与粗糙度参数，模拟真实电镀五金的哑光金属质感，中间锁舌区域的黑色嵌件采用磨砂塑料材质，通过材质对比度区分不同功能部件，提升模型的视觉辨识度。结构设计上采用隐藏式安装思路，锁体整体嵌入柜门板材内部，仅保留外圈椭圆面与柜门齐平，既保证了柜门外观的整体性，也避免外凸锁具勾挂衣物的问题。锁舌的转动结构内置阻尼限位，转动过程中带有清晰的档位反馈，提升使用时的操作手感。建模完成后对所有装配部件做干涉检查，确认锁舌转动全程与锁座、柜门安装槽无结构干涉，同时验证了安装孔位的通用性，可适配多数常见厚度的板式家具柜门，整体结构兼顾了外观简洁性与实际使用的耐用性，暗装的结构形式也能有效降低外力破坏的概率，适合各类对外观整洁度有要求的储物柜、柜门使用场景。
