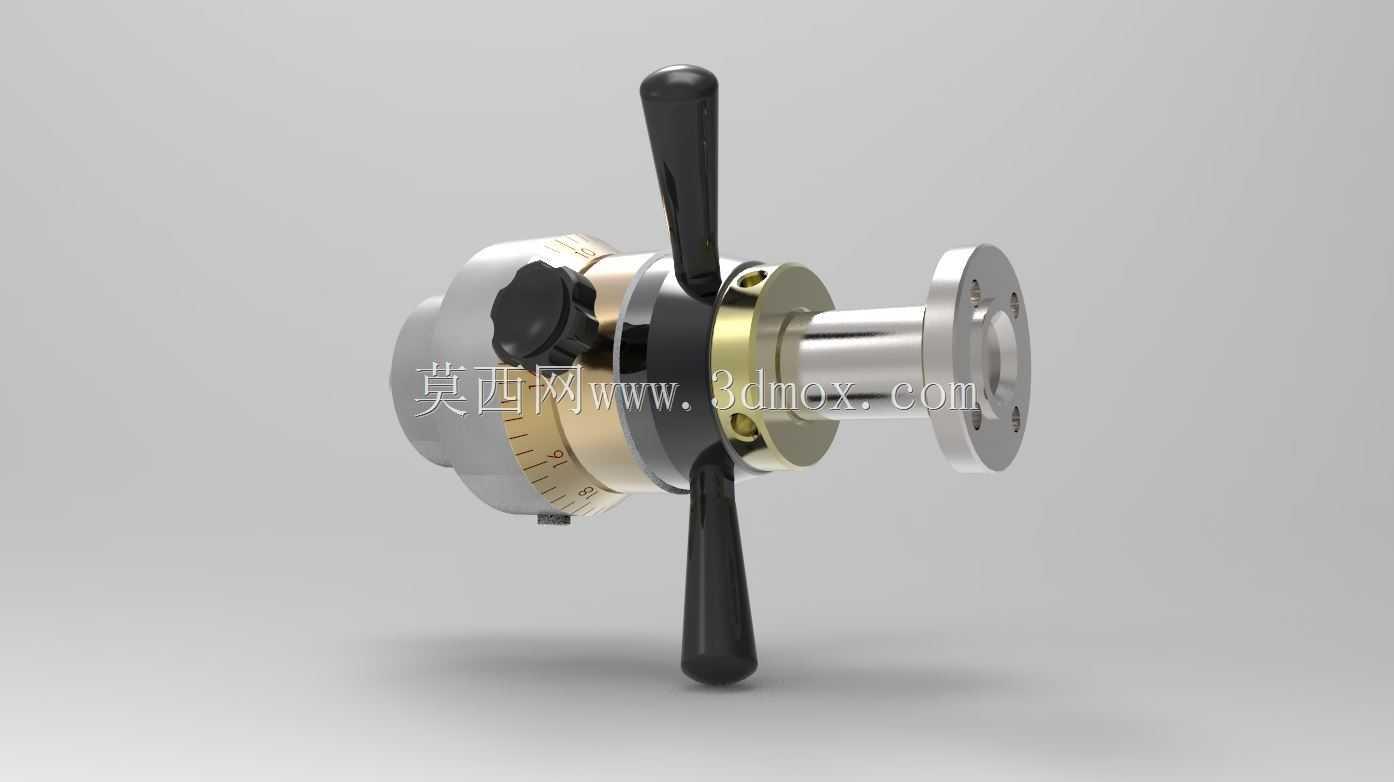

该调节组件常见于中小载荷的工位微调、工装定位、试验台架进给调节场景,比如小型光学试验平台的镜架角度微调、非标工装的行程限位调节、小型专用设备的进给量精准控制环节,核心作用是通过刻度盘的周向刻度实现量化调节,配合锁紧螺钉完成调节后的位置固定,避免设备运行过程中出现位置偏移。从结构设计逻辑来看,组件采用三手柄对称布局,操作时无需刻意寻找操作位,任意角度都能握住手柄完成转动调节,相比单手柄结构,操作力矩分布更均匀,转动过程中不会出现偏载卡滞的问题,手柄采用防滑的锥状造型,表面做哑光防滑处理,即便手上沾有少量切削液或润滑油也能稳定施力。法兰端采用标准圆形法兰连接结构,安装面加工有定位止口,安装时可直接与设备安装座的止口配合定位,

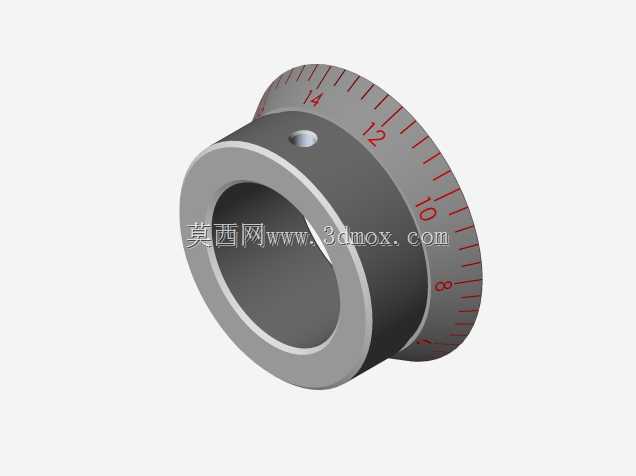

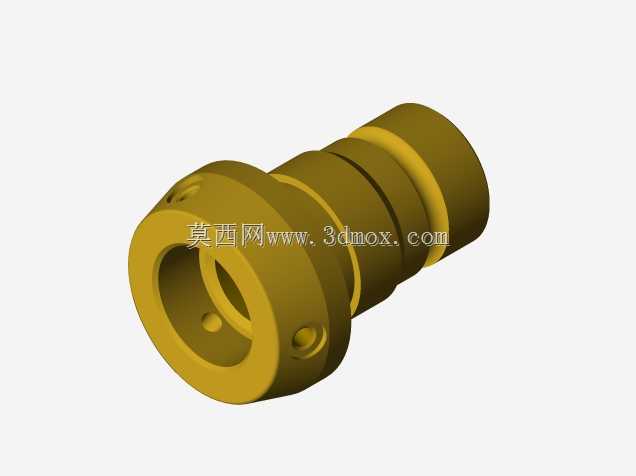

再通过周向均布的螺栓完成紧固,安装同轴度容易保证,不会出现偏心导致的调节卡顿问题。刻度盘采用金属材质加工,周向刻度做蚀刻填漆处理,长期使用不会出现刻度磨损脱落的问题,刻度分辨率适配常规工业微调需求,单圈刻度覆盖常用调节行程,无需多圈计数即可完成常规参数调整。锁紧结构集成在刻度盘侧方,采用滚花旋钮式锁紧螺钉,调节到位后无需额外工具,直接用手拧紧旋钮即可将转轴位置锁死,锁紧力经过设计校核,既能保证常规工况下的位置固定,也不会因为锁紧力过大导致刻度盘变形或转轴抱死。转轴部分采用阶梯轴结构,与安装座的配合段选用合适的公差配合,既保证转动顺滑无旷量,也不会出现过盈导致的转动阻力过大问题,轴端与法兰连接部位做退刀槽处理,
加工时可保证配合面的加工精度,装配时也能避免应力集中。组件的整体外形尺寸适配常规小型设备的安装空间,法兰外径、轴向总长度都控制在紧凑范围内,不会占用过多设备内部安装空间,安装边界清晰,设计选型时可直接根据安装座的预留空间匹配,无需额外做结构避让。从实际使用角度出发,该组件的转动阻尼经过优化,空程间隙控制在极小范围内,调节时的手感反馈清晰,转动到目标刻度位置后不会出现自行滑移的问题,配合侧方的锁紧结构,可满足有振动工况下的位置保持需求。结构上没有易损的复杂传动件,日常使用仅需定期在转轴配合面加注少量润滑脂即可长期稳定运行,维护成本极低。设计建模过程中,各零件的配合公差、安装止口尺寸、螺栓孔位置度都做了参数化关联,修改安装尺寸或调节行程时可直接调整对应参数快速生成变体模型,适配不同设备的定制化需求,刻度盘的刻度参数也可根据实际使用的分辨率要求调整刻度间距,无需重新绘制整体结构。
