带刻度调节的手动进给螺旋锁紧机构

　　该手动进给调节机构常配套于小型台式加工设备、工装夹具的进给工位，承担手动精准位移调节与位置锁紧的功能，在小型钻床进给单元、工装定位微调模块、试验台手动进给工位中应用广泛，可实现操作人员手动控制执行端的直线位移量，同时通过刻度标识直观读取进给数值，配合锁紧结构完成位置固定，避免加工或定位过程中出现位移偏移。

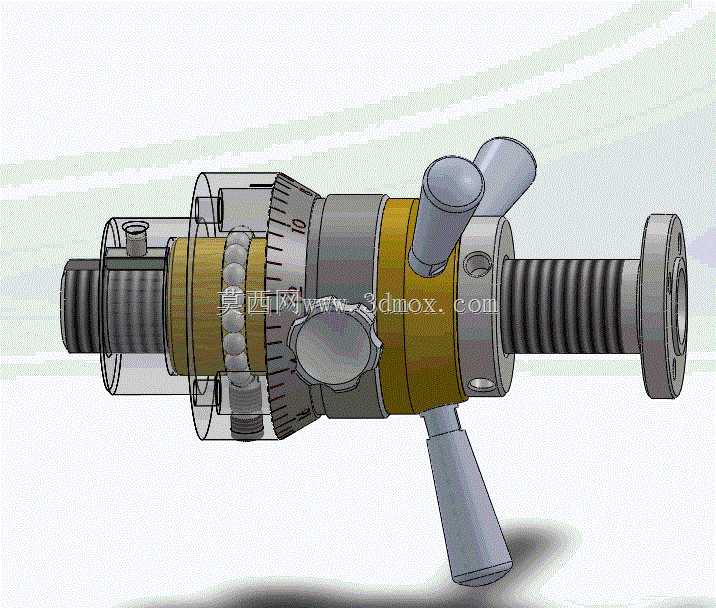

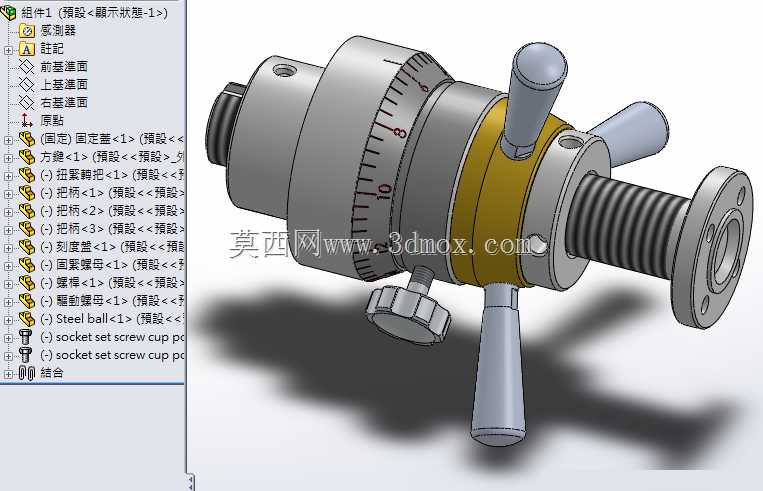

　　从结构设计逻辑来看，整套机构以梯形传动螺杆作为核心传动件，螺杆一端设置法兰安装盘，可通过螺栓与设备固定基座连接，作为整套机构的安装基准，法兰盘端面与安装面贴合后可保证螺杆轴线与进给方向的平行度，避免传动过程中出现卡滞。螺杆外侧配套的刻度套筒采用过盈配合与旋转调节座连接，刻度套筒圆周面蚀刻均匀分布的刻度线，单圈刻度对应螺杆固定导程的直线位移量，操作人员转动手柄时可通过刻度线精准判断进给量，最小读数可适配常规0.02mm级别的手动调节精度需求，满足普通机加工、工装定位的精度要求。

　　调节座圆周方向均匀分布三根操作手柄，手柄采用防滑圆柱结构，与调节座采用螺纹连接固定，操作人员可通过任意一根手柄施力转动调节座，适配不同操作角度的工位需求，避免操作空间受限导致无法施力。调节座与刻度套筒之间设置铜质耐磨衬套，减少长期转动带来的磨损，衬套与调节座采用过盈压装配合，磨损后可单独更换衬套，降低维护成本。调节座侧面设置滚花锁紧旋钮，旋钮前端顶紧铜衬套外壁，当进给位置调整到位后，拧紧锁紧旋钮即可固定调节座与螺杆的相对位置，防止工作过程中受振动影响出现位置偏移，锁紧力可通过旋钮拧紧力矩调整，避免顶紧力过大导致衬套变形影响后续转动顺畅度。

　　安装边界方面，整套机构轴向总长度可根据配套设备的进给行程调整，常规适配50-150mm行程的手动进给场景，法兰安装盘的螺栓孔分布圆直径根据螺杆直径匹配，常规M12螺栓安装的规格下分布圆直径为65mm，可直接适配常规小型设备的安装孔位，无需额外加工转接板。刻度套筒外径常规设计为80mm，刻度线蚀刻深度0.2mm，填充黑色耐磨油漆，长期使用不会出现刻度磨损模糊的问题。调节手柄外伸长度为60mm，操作时转动半径满足人手施力的人机工程要求，无需额外加力杆即可提供足够的转动力矩，带动螺杆完成进给动作。

　　传动结构上采用梯形螺纹传动，相比普通三角螺纹具备更好的传动强度与自锁性能，即使不开启锁紧旋钮，也可承受一定的轴向载荷不会自行回转，配合锁紧旋钮可实现双重位置固定，适配存在切削振动、冲击载荷的工作场景。螺杆尾部设置限位轴肩，防止调节座转动超出行程从螺杆端部脱出，轴肩处配套缓冲垫片，减少行程到顶时的刚性碰撞，延长零件使用寿命。整套机构的所有外露金属件均做发黑防锈处理，手柄部分采用45号钢调质处理，表面镀铬提升耐磨与防锈性能，可在常规车间环境下长期使用无需特殊防护。

　　在实际选型配套时，可根据所需的进给行程、轴向载荷大小调整螺杆直径与导程，大载荷场景下可选用直径20mm、导程4mm的梯形螺杆，轻载微调场景可选用直径12mm、导程2mm的规格，刻度盘的刻度分度值也可根据导程对应调整，保证读数与实际进给量一一对应，无需操作人员额外换算进给数值，降低操作失误概率。安装时需保证螺杆轴线与进给导轨的平行度误差不超过0.05mm/100mm，否则会出现转动卡滞、进给精度超差的问题，日常维护时定期在螺纹副与衬套位置加注锂基润滑脂，即可保证长期转动顺畅，减少磨损量。
