五槽式U盘收纳存储盒结构设计

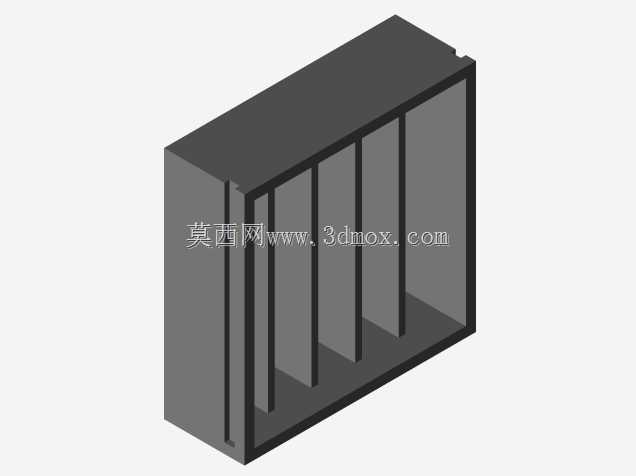

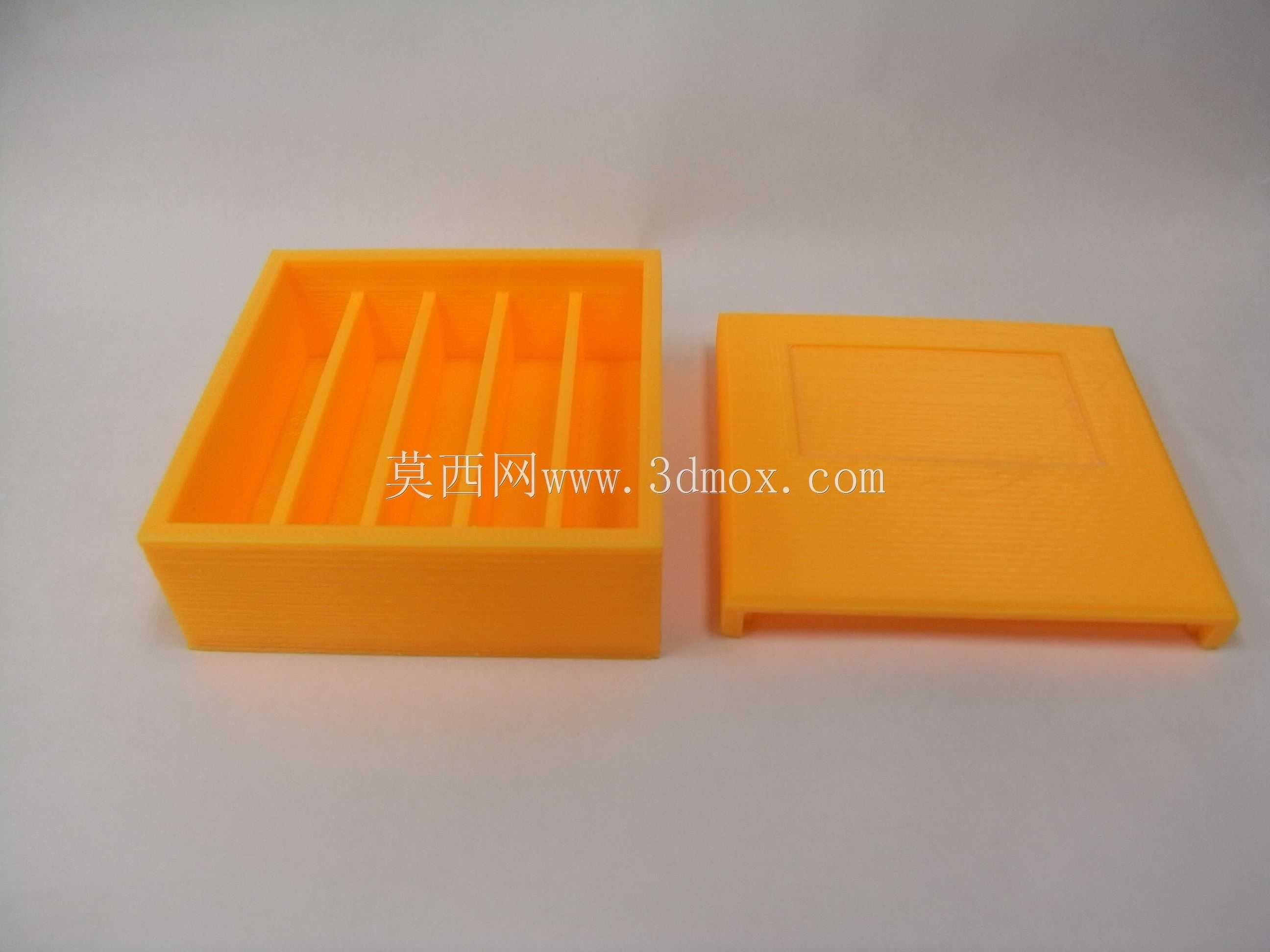

　　日常办公场景中，多枚U盘零散放置极易出现遗失、接口进灰、外壳刮擦的问题，尤其是同时携带不同功能U盘的工程技术人员，经常需要在调试设备、拷贝图纸、传输项目资料时快速找到对应存储介质，零散存放不仅会降低工作效率，还存在存储介质磕碰导致数据损坏的风险。这款五槽式U盘收纳盒正是针对这类实际使用痛点设计，整体采用上下盖分体式结构，盒体内部设置五道平行分隔筋，可同时容纳五枚常规尺寸的U盘，分隔筋的间距经过反复校核，既保证U盘取放时的顺畅度，又能避免盒体晃动时U盘在内部相互碰撞摩擦。从结构设计角度看，盒体的外轮廓尺寸设定为75x69x27mm，这个尺寸刚好可以放入工装裤侧袋、电脑包的网兜隔层，不会占用过多携带空间，上盖与下盒采用直边扣合结构，

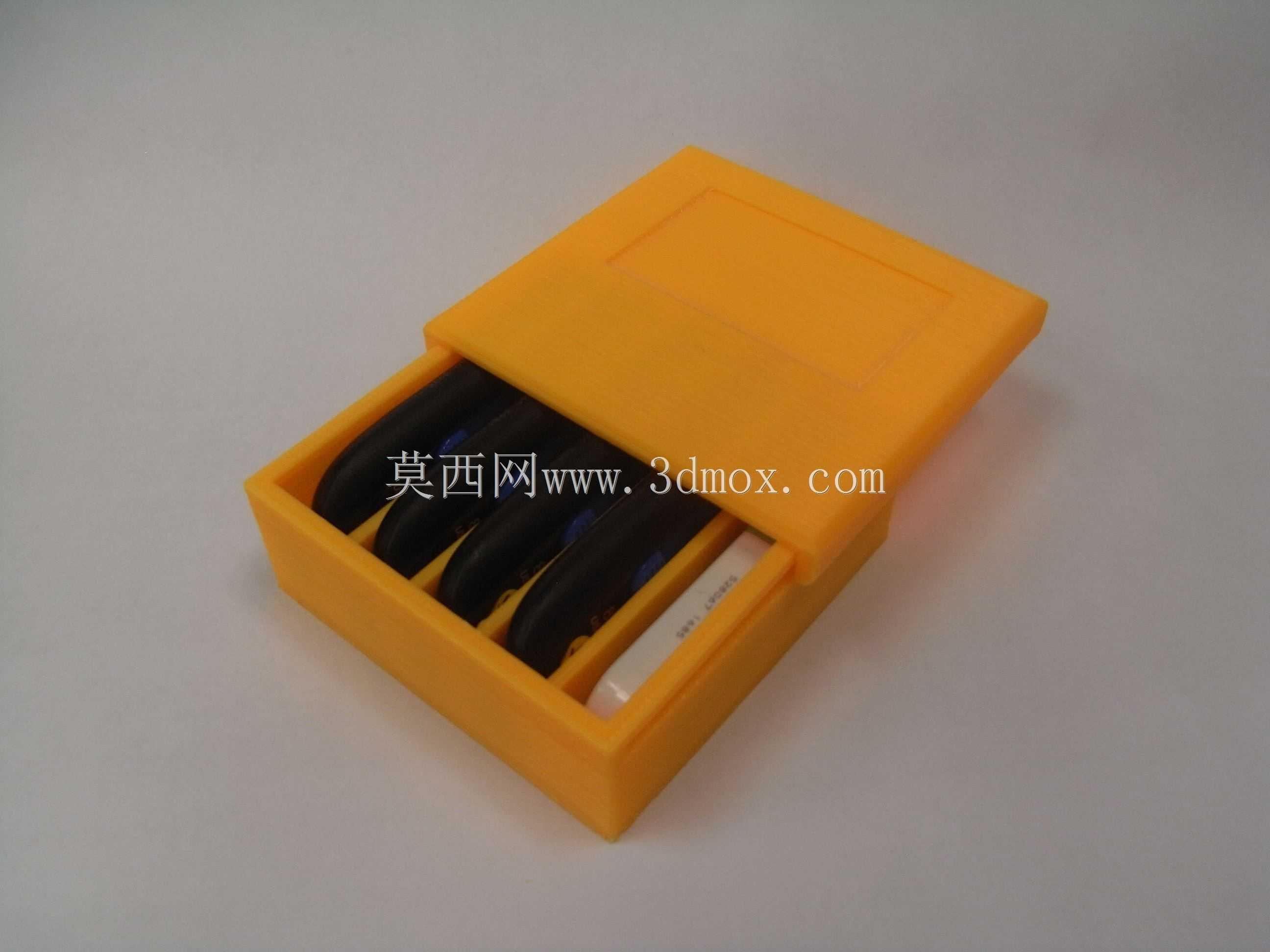

　　没有额外的锁扣部件，依靠塑料自身的形变弹力实现扣合固定，开合操作无需额外学习成本，单手即可完成开盖取件的动作。内部单格的适配尺寸为64x12x22mm，能够覆盖市面上绝大多数常规U盘的外形尺寸，无论是普通塑料外壳U盘，还是带金属旋转保护结构的U盘，都可以顺利放入格槽中，格槽的深度设计刚好让U盘放入后顶端与盒体上沿齐平，盖上上盖后不会出现压碰U盘接口的情况。设计过程中重点考虑了3D打印制作的工艺可行性，所有转角位置都做了R2的圆角过渡，避免打印过程中出现应力集中导致的翘曲变形，同时所有壁厚统一设定为2mm，既保证盒体的结构强度，不会因为轻微挤压出现开裂，又能控制打印耗材的用量，降低制作成本。上盖的内表面做了0.2mm的微凸止口，

　　扣合时止口嵌入盒体内壁，能够有效提升盒体的闭合密封性，减少灰尘从接缝处进入盒内污染U盘接口的概率，在多尘的车间调试场景下，这个结构能够很好地保护U盘的金属触点，降低接触不良的故障概率。盒体底部没有做额外的防滑脚垫设计，因为作为随身收纳部件，大部分使用场景都是放置在包内携带，放置在桌面时平整的底面已经能够保证足够的放置稳定性，多余的防滑结构反而会增加打印难度，也容易在长期使用后出现脱落问题。分隔筋的厚度设定为1.5mm，在保证格槽分隔强度的同时，尽可能压缩内部结构占用的空间，让整体外形尺寸控制在便携范围内，每道分隔筋的顶端都做了1mm的倒角，引导U盘顺利滑入格槽，不会出现对准困难的问题。在实际使用场景中，

　　这类收纳盒不仅可以用于个人携带U盘的收纳，也可以放置在办公桌面，用于分类存放不同项目的存储介质，比如将不同项目的图纸U盘、备份U盘、系统安装U盘分别放入不同格槽，需要取用的时候可以快速定位，避免拿错存储介质导致的资料混淆问题。结构设计上没有采用一体化铰链结构，主要是考虑到3D打印的铰链结构长期反复开合容易出现疲劳断裂，分体式上下盖的结构即便某一部分出现损坏，也可以单独打印替换，不需要整体报废，后期维护成本更低。同时盒体的所有面都采用平面结构，没有复杂的曲面造型，打印时不需要添加过多支撑结构，打印完成后后续处理工作量极小，只需要简单去除打印层纹即可正常使用，对于个人用户自行制作非常友好。整体结构没有多余的装饰性设计，所有结构特征都服务于收纳防护、便携携带、易加工这几个核心功能点，没有为了外观增加不必要的结构，完全从实用角度出发完成整体设计。
