相机三脚架支架修复替换结构组件

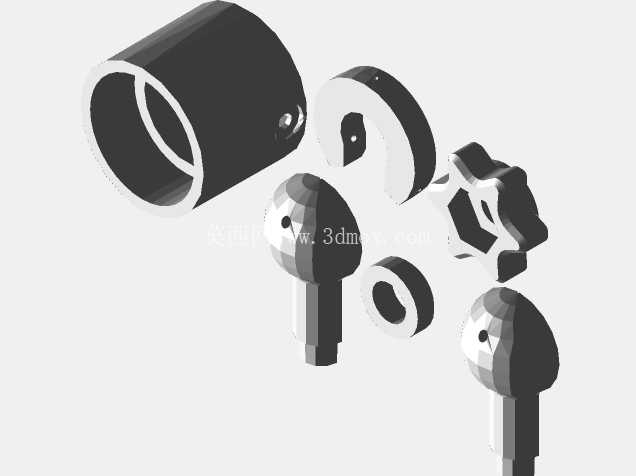

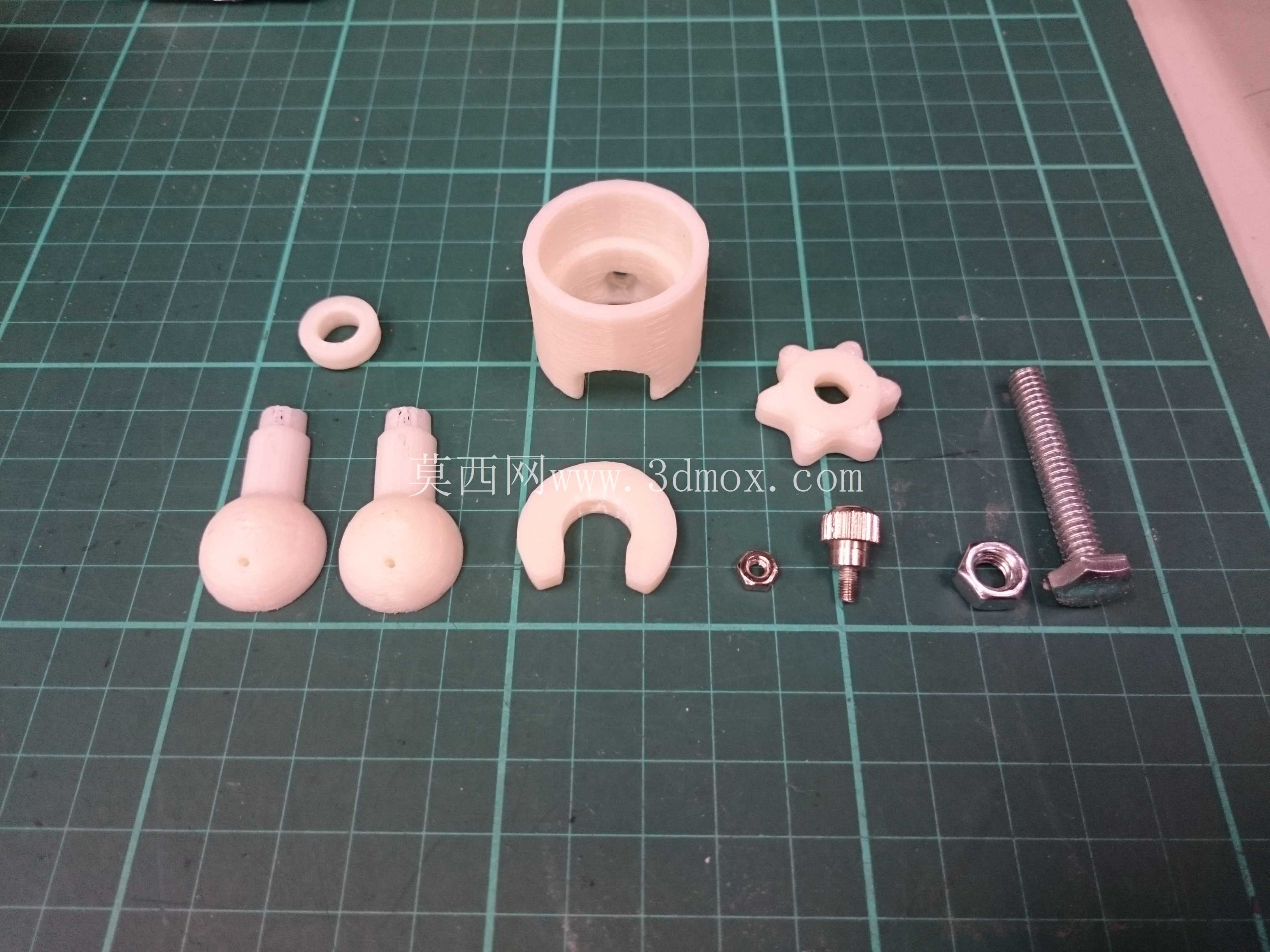

　　这套结构组件针对民用影像设备支撑脚架的常见失效点位做替换适配设计，日常户外拍摄、工作室固定机位作业场景里，三脚架的球头锁紧位、脚架连接衬套、调节旋钮属于高频受力易损部位，原厂配件采购周期长、匹配型号难找的问题普遍存在，这套替换件直接对应脚架云台与脚管衔接处的磨损、锁紧失效、衬套开裂等常见故障做适配，不需要整体更换脚架主体就能恢复原有支撑调节功能。从结构拆分来看，整套组件包含球头连接销、开口限位卡环、星形调节旋钮、衬套基座、配套紧固件几个核心部分，设计时优先考虑原位替换的安装适配性，所有配合尺寸都对应常规入门级到中端三脚架的连接位公差做匹配，不需要对原有脚架结构做二次打孔、切削加工，拆卸掉原有失效零件后可直接对位装配。

　　球头连接端采用标准球径设计，球面粗糙度控制在适配锁紧摩擦的区间，既保证角度调节时的顺滑度，又能在锁紧后提供足够的静摩擦力，避免搭载相机后出现滑头下坠的问题；两个球头销做了等直径公差控制，可适配左右脚管或者不同脚节的替换需求，销柱端的卡槽尺寸对应原有卡簧位，装配后不会出现轴向窜动。开口C型限位卡环的开口尺寸对应球头颈部的直径，卡环厚度与原有基座卡槽深度匹配，装配后刚好限制球头的脱出行程，同时不会干涉球头的多角度转动，卡环的缺口位置做了小圆角过渡，避免长期受力后出现应力集中断裂的问题。

　　星形调节旋钮的齿形做了防滑优化，旋钮中心的内孔对应锁紧螺杆的外径，旋钮端面做了平整处理，锁紧时压力均匀传递到衬套上，不会出现偏磨导致的锁紧力不足问题；顶部的衬套基座采用带缺口的筒状结构，缺口位置对应脚架连接座的卡位凸台，装配时可直接卡入原有基座位，筒体内径与球头外径做间隙配合，内壁的摩擦面均匀受力，锁紧时能完整包裹球头提供足够的抱紧力。配套的紧固件包含全牙螺杆、锁紧螺母、小尺寸定位螺丝，所有螺纹规格都对应常规三脚架的通用螺纹标准，螺杆长度适配基座到锁紧位的行程，不会出现螺杆过长顶到球头、过短锁紧行程不足的问题，螺母采用六角标准件规格，方便用户用常规扳手做紧固调整。

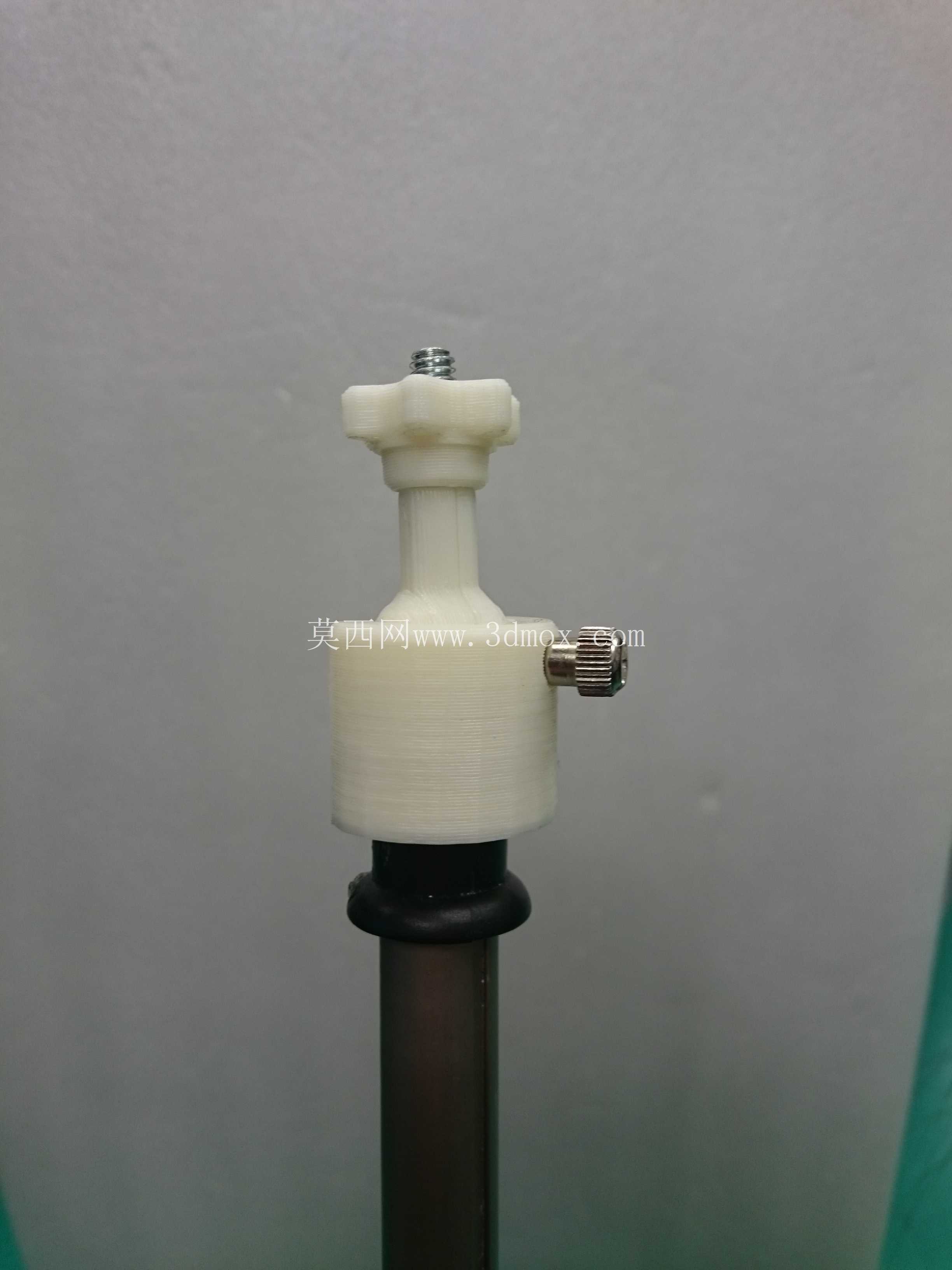

　　安装边界上，整套组件的最大外轮廓尺寸不超过原有脚架连接座的容纳空间，衬套基座的外径、高度都与原厂零件保持一致，装配后不会突出连接座外表面，不会影响脚架的折叠收纳；球头的活动角度范围与原厂结构一致，水平360度旋转、俯仰正负90度调节的行程都没有缩减，完全恢复脚架原有的调节功能。设计时也考虑了不同使用环境的耐受度，所有结构件的壁厚都做了加强处理，尤其是衬套基座的缺口位置、卡环的受力部位，壁厚比常规原厂塑料件增加了百分之二十左右，能承受更大的锁紧力与侧向负载，搭载常规微单、入门单反相机加标准镜头的重量时，不会出现结构变形、锁紧失效的问题。实际装配过程中，用户只需要准备常规的十字螺丝刀、小型活动扳手就能完成更换，先拆卸掉原有失效的衬套、断裂的旋钮或者磨损的球头销，清理干净连接座内的残留碎屑，依次装入衬套基座、球头销、C型卡环，再穿入锁紧螺杆、装上星形旋钮与锁紧螺母，调整好锁紧力度即可，整个装配过程不需要专用工装，普通用户参照结构对位就能完成修复，修复后的脚架支撑稳定性、调节手感都能达到原厂新品的使用状态，大幅延长脚架的整体使用寿命，减少设备整体更换的成本。
