集成摄像功能的黑框智能穿戴眼镜结构

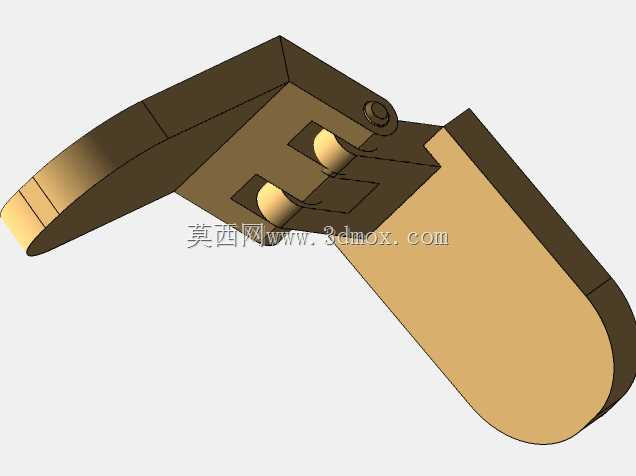

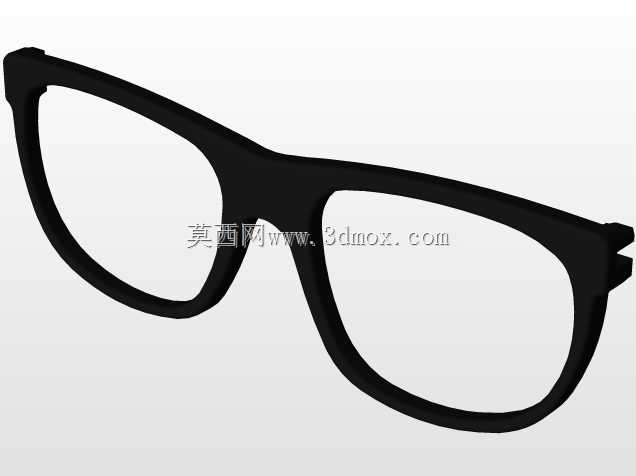

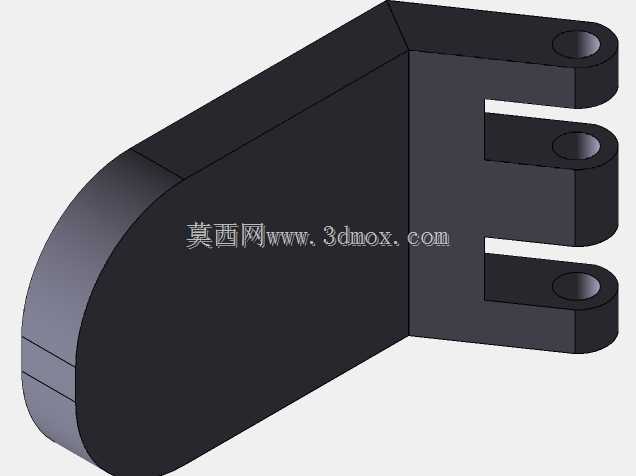

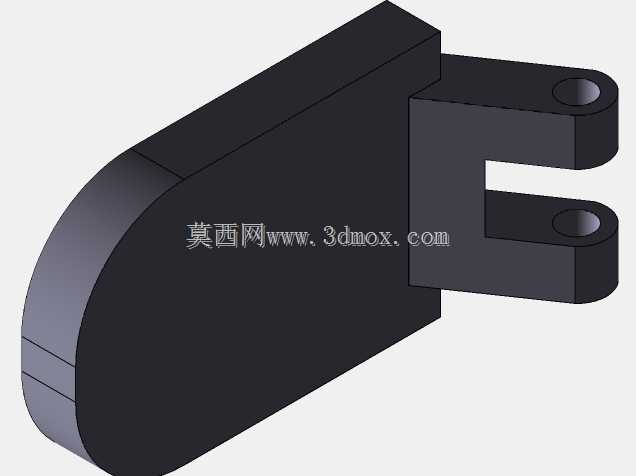

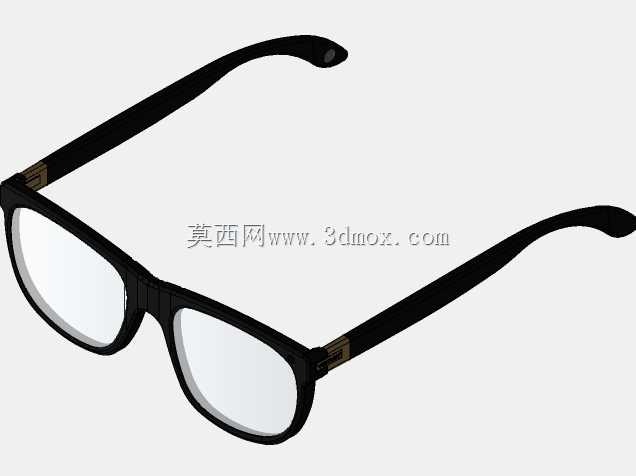

　　这款带摄像功能的黑框眼镜在结构设计上完全沿用普通光学眼镜的佩戴逻辑，没有为了集成功能额外增加突兀的外置结构，整体外轮廓和常规板材黑框眼镜保持一致，镜圈采用一体式注塑成型的圆角矩形结构，镜片安装槽的深度控制在1.2mm，既可以固定常规树脂光学镜片，也能预留出前端摄像模组的走线空间，不会因为内置元件导致镜片安装后出现凸起或者松动的问题。镜腿和镜圈的连接位置采用隐藏式铰链结构，铰链的转轴直径仅2mm，外部用和镜腿同色的金属装饰件覆盖，既保证了镜腿折叠开合的阻尼手感，也把摄像模组的传输线缆从铰链中空位置穿入镜腿内部，避免线缆外露影响外观或者在折叠过程中被夹断。镜腿的弧度完全贴合亚洲人耳后的颅骨轮廓，从铰链位置开始向后逐渐收窄，到耳弯位置的厚度控制在3mm，内部除了走线之外，还预留了微型电池和存储模块的安装仓，仓盖采用和镜腿一体的卡扣结构，不需要额外螺丝固定，拆卸维护的时候只需要用专用撬片从缝隙处就能打开，不会在镜腿表面留下明显的拼接痕迹。

　　从实际应用场景来看，这款眼镜的摄像模组采用前置隐藏式设计，镜头嵌在右眼镜圈的右上角位置，镜头外表面和镜圈外表面保持齐平，没有突出的镜头环，日常佩戴的时候不会因为镜头凸起剐蹭到衣物或者背包内衬，拍摄视角和人眼的第一视角完全重合，不需要额外调整角度就能记录佩戴者视线范围内的画面，适合户外巡检、现场作业记录、第一视角教学演示这类需要解放双手的拍摄场景，相比头戴式运动相机，它的重量仅32g，和普通板材眼镜的重量差控制在5g以内，长时间佩戴不会对鼻梁和耳后造成明显的压迫感，日常通勤佩戴也不会因为外观过于突兀引起旁人注意。

　　设计过程中首先考虑的是佩戴的适配性，镜架的总宽度设置为138mm，镜圈的宽度为52mm，鼻梁架的宽度为18mm，适配绝大多数成年人的头围尺寸，鼻梁托采用和镜圈一体的软胶包覆结构，不需要额外的活动鼻托，减少了零件数量也降低了故障概率，软胶的邵氏硬度设置为60A，接触鼻梁的时候不会产生硬硌感，同时能提供足够的摩擦力，避免佩戴过程中因为出汗或者低头动作出现镜架下滑的问题。镜腿的开合角度设置为最大95度，比普通眼镜的开合角度略大5度，方便佩戴者在佩戴头盔或者护目镜的时候也能正常戴上这款眼镜，不会因为镜腿开合角度不够和头盔绑带产生干涉。

　　在功能集成的结构处理上，摄像模组的电路板采用柔性FPC材质，厚度仅0.2mm，可以顺着镜圈和镜腿的内部曲面弯折布置，不会因为硬质电路板的存在导致镜架出现无法弯曲的硬点，影响佩戴的贴合度。摄像模组的拾音麦克风开孔设置在左镜腿靠近铰链的位置，开孔直径0.8mm，内部贴有防水透气膜，既可以保证声音采集的清晰度，也能阻挡日常使用中的汗水和灰尘进入镜体内部。控制按键设置在右镜腿的上表面，按键表面和镜腿表面保持齐平，按键的触发力度设置为3N，佩戴者不需要摘下眼镜，只用手指摸索就能摸到按键位置，按动的时候不会因为力度过轻出现误触，也不会因为力度过大导致镜架移位。

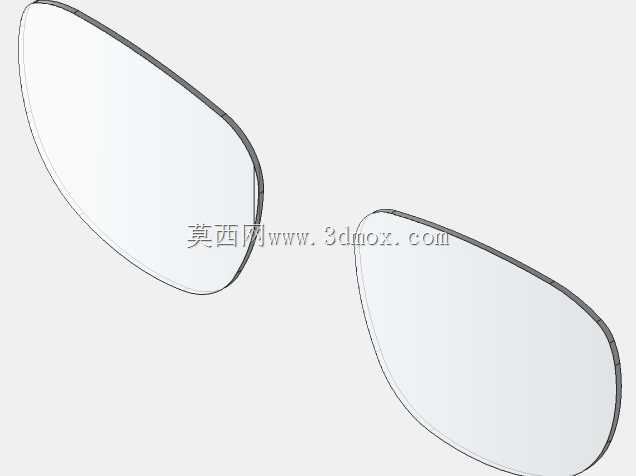

　　安装边界方面，这款眼镜的所有内置元件都布置在镜架的内部空腔里，没有任何外置的突出结构，折叠之后的整体尺寸为145mm40mm25mm，可以轻松放入普通的眼镜盒中，不需要定制专用的收纳盒，日常携带和普通眼镜没有区别。镜架的所有边角都做了R0.5mm的圆角处理，没有尖锐的棱角，佩戴过程中即使受到碰撞也不会对皮肤造成划伤。镜片的安装方式和普通眼镜完全一致，用户可以根据自己的视力情况更换定制的近视或者散光镜片，不需要因为集成摄像功能就必须使用固定度数的镜片，适配性更强。镜腿的尾端做了加重处理，重量配比上前部镜圈占总重量的45%，后部镜腿占55%，佩戴的时候重心落在耳后位置，不会因为前部集成了摄像模组导致镜架前滑，长时间佩戴的稳定性更好。
