集成微型摄像模组的运动款智能眼镜结构设计

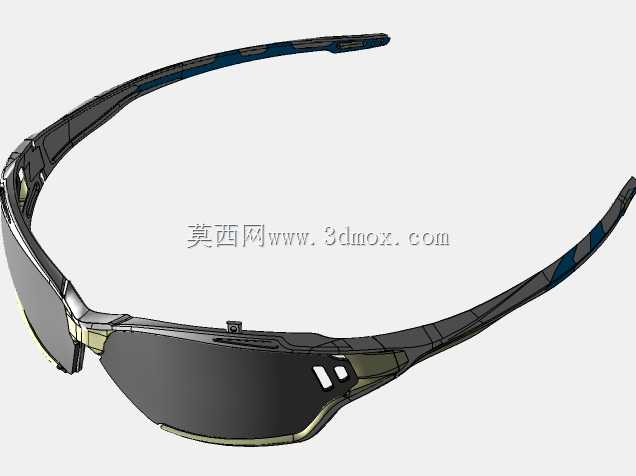

　　这款带微型摄像功能的运动眼镜，在结构设计阶段首先锚定了户外骑行、徒步、课堂记录、第一视角采风等多场景的实际使用需求，没有盲目堆砌功能，而是在常规运动眼镜的佩戴可靠性基础上，把摄像模组的集成对佩戴体验的影响降到最低。从整体结构来看，镜腿采用了符合人体工学的弧形贴合设计，镜腿内侧预留了贴合耳廓的弧度余量，表面做了分段式的防滑纹理处理，即便是长时间运动出汗的状态下，也不会出现镜架滑落的问题，镜腿的厚度控制在常规运动眼镜的尺寸区间内，没有因为内置摄像相关的走线、模组固定结构而过度增加镜腿厚度，避免佩戴时出现夹头、镜腿压耳的不适感。镜片部分采用了大弧度的一体式曲面设计，视野覆盖范围比普通平光运动眼镜宽15%左右，

　　能够满足运动过程中大范围视线移动的需求，镜片和镜框的衔接处做了嵌入式的密封卡槽结构，日常使用中可以阻挡汗水、浮尘进入镜框内部的模组安装腔，同时镜片的快拆结构预留了标准卡扣位，用户可以根据使用场景更换不同透光率的镜片，不需要额外拆卸镜框主体结构。摄像模组的安装位置选在了镜框前侧中部的鼻梁上方区域，这个位置的拍摄视角和人眼的第一视角高度重合，不会出现拍摄画面和实际视线偏差过大的问题，模组的外凸尺寸控制在2mm以内，不会因为突出结构过多导致运动过程中被剐蹭，也不会对正面视野造成遮挡，模组周围的镜框结构做了局部加强筋设计，即便受到轻微的外力冲击，也能保证模组的安装位置不发生偏移，避免拍摄画面出现抖动、虚焦的问题。

　　镜框的主体材质选用了轻量化的高强度工程塑料，整体重量控制在38g以内，和普通运动眼镜的佩戴重量基本持平，长时间佩戴不会对鼻梁造成明显的压迫感，鼻梁处的鼻托采用了软质防滑硅胶材质，鼻托的支架做了可小角度调节的结构设计，可以适配不同鼻梁高度的用户，鼻托和镜框的衔接处做了圆角过渡处理，避免运动过程中磕碰鼻梁造成损伤。在走线设计上，所有连接摄像模组的线路都隐藏在镜腿和镜框的内部腔体中，外部没有裸露的线材，既提升了整体外观的整洁度，也避免了运动过程中线材被勾挂导致结构损坏的风险，镜腿的末端预留了隐藏式的充电触点位置，不需要在镜架表面开设外露的充电接口，进一步提升了整体结构的密封性能，可以应对日常小雨、汗水泼溅的使用场景。从安装边界来看，

　　这款眼镜的折叠后尺寸和常规运动眼镜基本一致，可以放入普通的眼镜盒中携带，不需要额外定制专用的收纳容器，摄像模组的固定结构采用了模块化的设计思路，如果后续需要升级更高像素的模组，只需要调整前侧镜框的模组安装槽尺寸，不需要对整体镜架结构做大幅度的改动，镜腿的铰链结构采用了和常规运动眼镜通用的阻尼铰链，开合角度可以在0到120度之间任意停留，铰链的耐用性满足日常反复折叠开合的使用需求，不会因为长期使用出现铰链松动、镜腿晃动的问题。在实际使用场景中，这款眼镜既可以满足户外运动时第一视角记录行程画面的需求，也可以在课堂、会议场景下解放双手，记录视线范围内的板书、演示内容，不需要额外手持拍摄设备，整体结构设计没有为了集成摄像功能牺牲运动眼镜本身的佩戴舒适性和防护性能，在功能集成和佩戴体验之间做了比较好的平衡，镜框的边缘位置都做了圆角钝化处理，没有尖锐的棱角，即便是运动过程中发生碰撞，也不会对佩戴者造成额外的伤害，镜片的安装结构做了防脱落设计，即便是受到正面冲击，镜片也不会从镜框中脱出划伤眼部。
