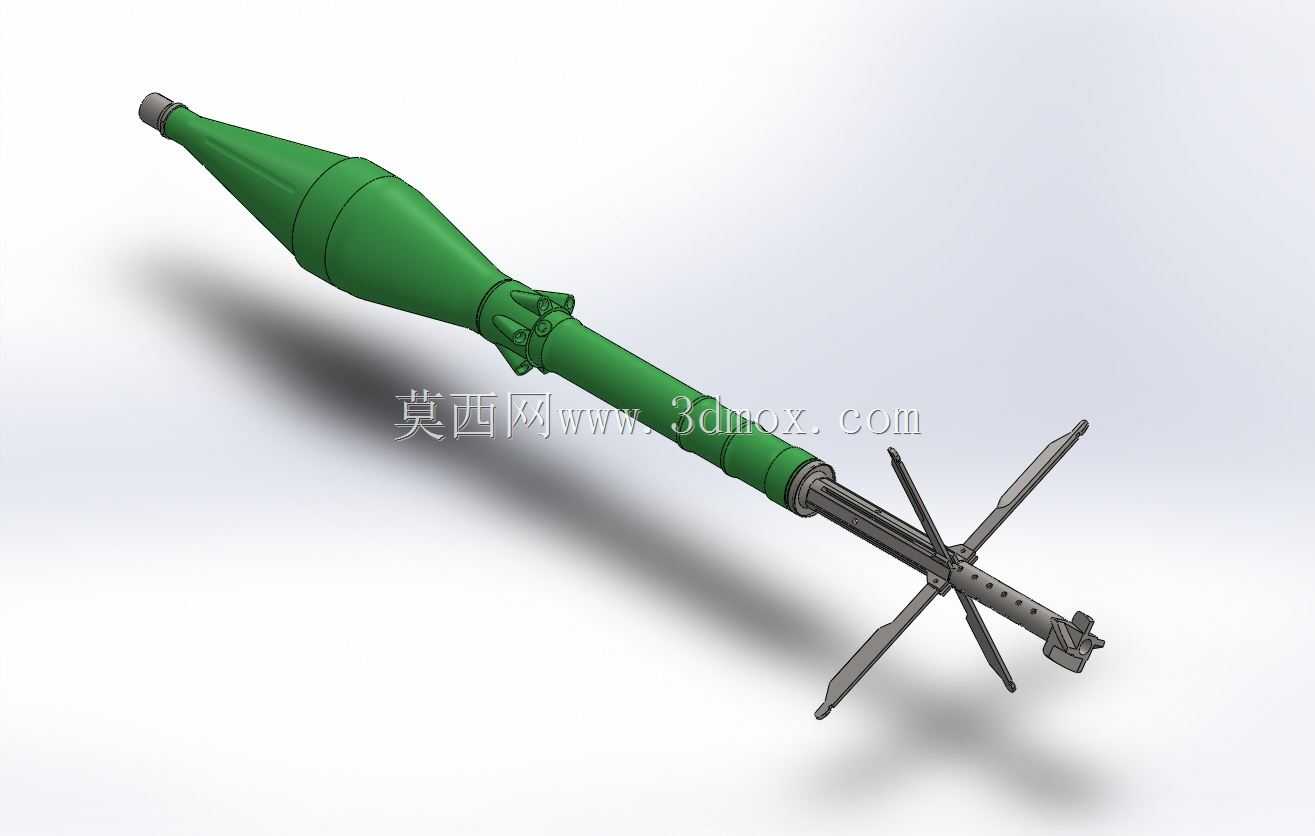

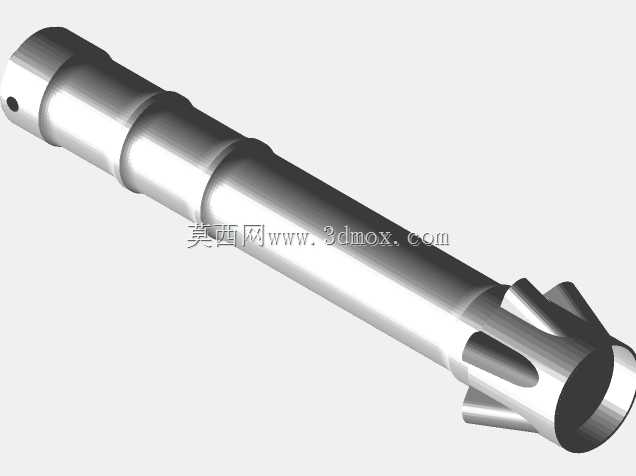

RPG-7火箭弹实体测绘三维数模

　　本次完成的RPG-7火箭弹三维数模，完全基于实物测绘获取的外形尺寸搭建，核心服务于装备模拟训练器材开发、国防科普展品制作、战术场景仿真搭建等领域的结构设计需求，可直接用于后续的工装夹具设计、模拟件加工生产、装配干涉校验等工程环节，避免设计人员从零开始测绘实物产生的尺寸偏差与周期损耗。

　　从实际应用场景来看，该型火箭弹作为单兵反装甲面打击武器的配套弹药，适配范围覆盖RPG-7系列火箭筒发射平台，数模还原的结构完全匹配实弹的外形轮廓与安装边界，可直接用于模拟训练弹的结构设计——训练器材生产厂商可基于该数模调整内部配重结构、替换模拟发射药仓结构，在保证外形与实弹完全一致的前提下，满足训练场景下的安全操作要求，无需反复调整外形适配发射筒的装夹定位尺寸。在国防教育展品制作领域，该数模可直接用于3D打印、注塑开模等加工环节，生产的等比例模型可完全还原实弹的视觉特征，避免因尺寸比例失真导致的展示效果偏差。

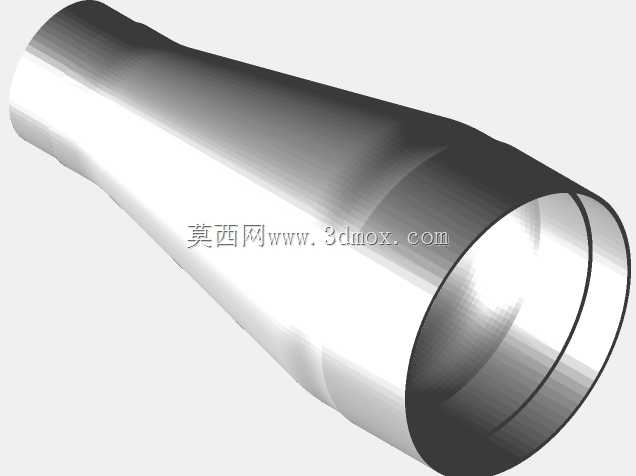

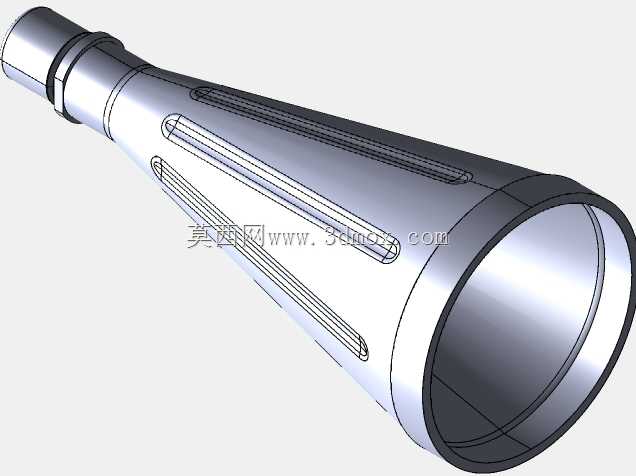

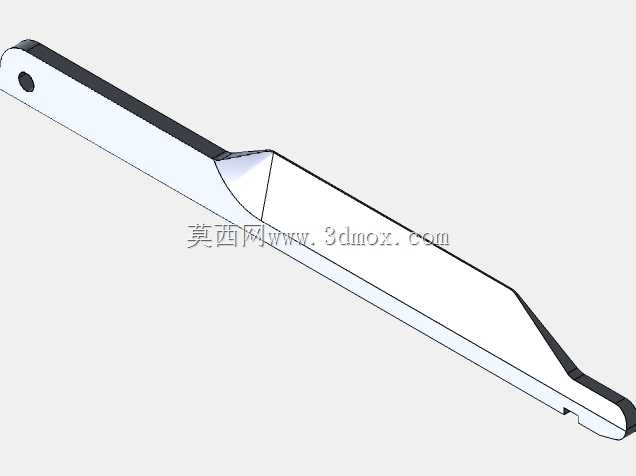

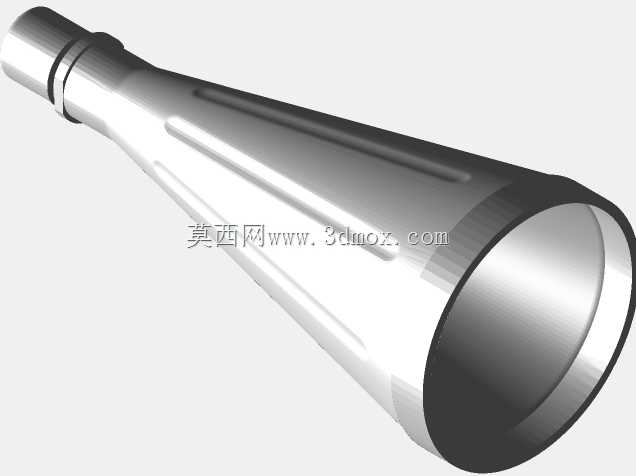

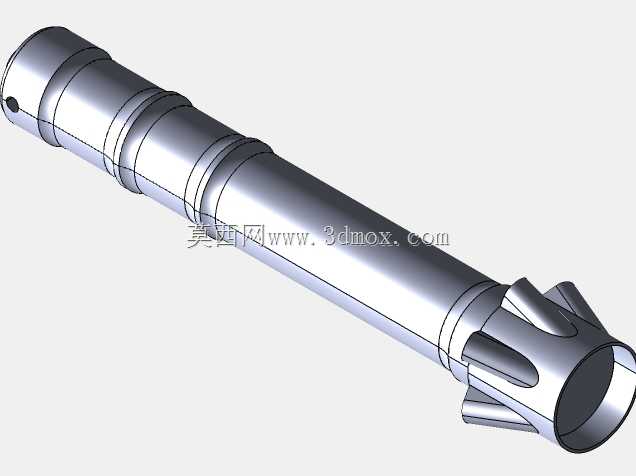

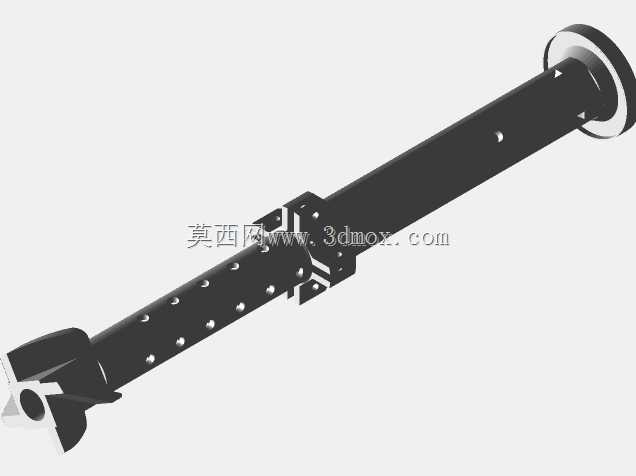

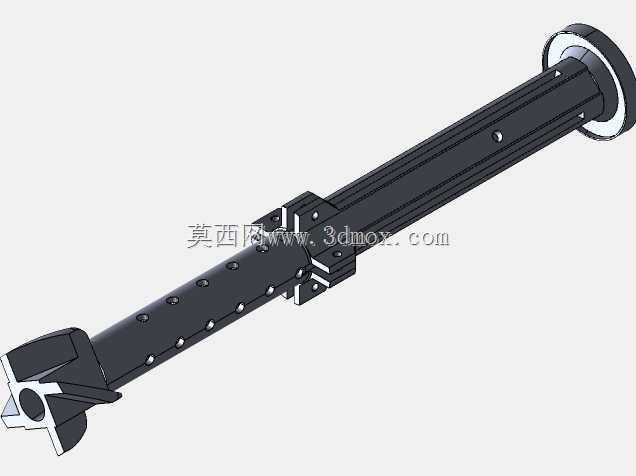

　　从功能特性还原角度，数模完整复现了实弹的两大核心结构段：前部为聚能战斗部段，采用锥形变径外形设计，从弹头引信安装位向后逐步扩大弹体直径，该段外形严格匹配实弹的气动轮廓，曲面过渡处的圆角、锥度完全按照测绘数据还原，可满足气动仿真、风洞试验的基础外形要求；后部为发射发动机段与尾翼稳定机构，数模完整还原了折叠尾翼的展开状态结构，四片尾翼的安装角度、定位凸台、铰接轴位置均与实物一致，尾翼张开后的最大外径、尾翼段与弹体的同轴度公差均控制在测绘允许的偏差范围内，可用于模拟尾翼张开动作的机构设计，验证尾翼在发射后张开过程中与弹体、发射筒内壁的干涉情况。

　　设计思路上，整个数模采用自顶向下的装配体搭建逻辑，首先以弹体中心轴线为全局基准，依次搭建战斗部壳体、引信连接段、发动机壳体、尾翼座、尾翼片、尾喷口等独立零件，所有零件的配合面均采用同轴、重合等标准配合关系，无冗余的外部参考特征，方便设计人员根据自身需求对单个零件进行修改调整——比如针对训练弹的需求，可直接在战斗部段内部空腔填充配重结构，无需重新调整外部曲面；针对展品制作需求，可将尾翼结构修改为固定连接形式，省略铰接轴的活动结构，降低加工难度。

　　外形尺寸与安装边界方面，数模严格还原实弹的全长、最大弹径、尾翼展开最大外径、尾杆段直径等关键安装尺寸，弹体与发射筒配合的圆柱段直径公差按照实弹的配合间隙要求设置，可直接用于发射筒装夹定位的仿真校验，验证弹药装填过程中的同轴度、行程是否符合要求；尾翼段的铰接位置距离弹尾的尺寸完全匹配实弹的定位尺寸，可用于模拟装填过程中尾翼折叠状态与发射筒内壁的间隙校验，避免出现装填卡滞的设计问题。弹体表面的防滑槽、定位刻线、连接螺纹的外形轮廓均按照测绘结果还原，虽然未制作详细的螺纹牙型，但螺纹段的外径、长度尺寸完全准确，可满足装配位置校验、外形展示的需求。

　　针对不同的工程应用场景，该数模的结构可灵活调整：用于战术仿真场景搭建时，可直接提取整体外形用于渲染、动画制作，无需调整内部结构；用于加工生产模拟件时，可将薄壁壳体结构修改为实体填充结构，调整壁厚满足3D打印、注塑加工的工艺要求；用于结构教学时，可将装配体拆分生成爆炸视图，直观展示各段结构的连接关系与装配顺序，帮助学习者理解尾翼稳定火箭弹的基本结构原理。需要注意的是，该数模仅还原外形与安装尺寸，未涉及实弹内部的装药、引信、点火机构等功能性结构，仅可用于民用领域的模拟训练、科普展示、结构研究等场景，不可用于任何违规产品的设计开发。
