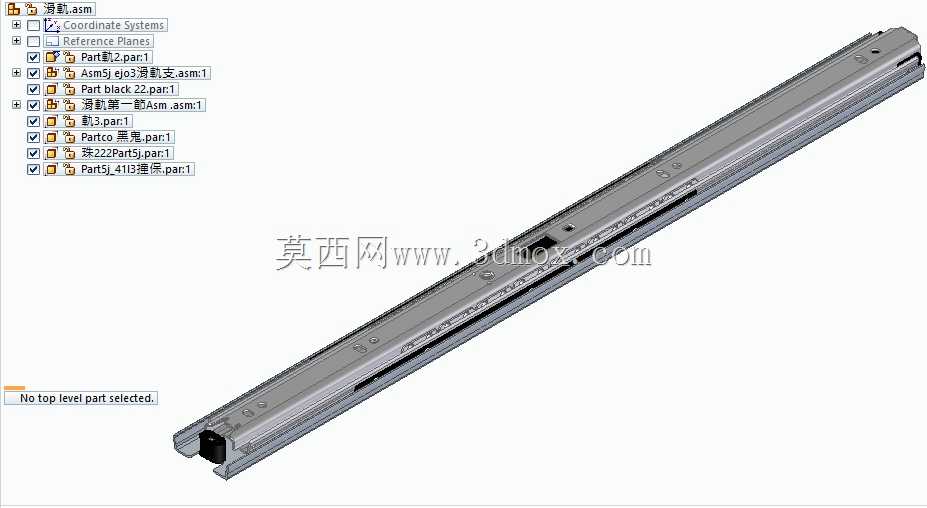

三节式侧装滚珠线性滑轨结构设计

　　在通讯设备机柜、工业机箱、嵌入式电子设备舱这类需要频繁抽拉检修的场景里，滑轨是决定部件抽拉顺畅度、承载稳定性与使用寿命的核心连接构件，本次设计的三节式侧装滚珠滑轨，正是针对这类窄安装空间、中等载荷的抽拉需求开发的线性导向构件。不同于普通二节滑轨的抽拉行程限制，这款三节结构的滑轨采用内轨、中轨、外轨三层嵌套的设计逻辑，完全伸展后可实现接近滑轨闭合长度90%的有效抽拉行程，能够让安装在内轨上的设备托盘完全拉出舱体，无需探入舱内即可完成设备接线、模块更换、故障排查等操作，大幅降低通讯机柜、服务器机箱这类高密度排布设备的运维难度。从功能特性来看，滑轨的轨体采用冷弯成型的高强度镀锌钢板冲压而成，轨身截面经过多道弯折加强，在1.

　　2mm的料厚条件下即可实现单轨25kg的额定静载荷，成对使用时可稳定承载40kg以内的设备托盘，轨体之间的滚动元件采用高精度钢珠保持架排布，钢珠在轨身的滚道内做循环滚动，将抽拉过程的滑动摩擦转化为滚动摩擦，抽拉力可控制在5N以内，即使满载状态下也能实现单手顺畅抽拉，不会出现卡滞、顿挫的问题。设计过程中优先考虑了安装边界的适配性，外轨的安装孔位采用标准的32mm系统孔距排布，可直接适配市面上主流的19英寸通讯机柜、工业控制机箱的侧梁安装孔位，无需额外打孔改制，内轨与托盘的连接采用快拆结构设计，按压内轨末端的解锁卡扣即可将内轨连带托盘整体从外轨组件中抽出，方便设备的整体拆装与维护，同时轨身的侧面预留了间隙调整余量，

　　可通过安装螺钉的松紧微调滑轨的平行度，抵消机柜侧梁加工带来的安装误差，避免因两侧滑轨平行度偏差导致的抽拉卡滞。在细节结构上，滑轨的前后两端都设置了限位缓冲结构，伸展到最大行程时中轨与外轨的限位块会通过橡胶缓冲垫接触，避免硬碰撞产生的噪音与结构变形，闭合状态下内轨末端的锁止卡扣会自动卡入中轨的定位槽，防止设备搬运过程中托盘意外滑出舱体，同时轨身的滚道经过精整加工，表面粗糙度控制在Ra1.6以内，保证钢珠滚动的顺畅度，镀锌层的厚度达到8μm以上，可满足一般工业环境下的防锈要求，无需额外表面处理即可直接使用。从实际应用的适配场景来看，这款滑轨除了通讯机柜、服务器机箱的应用外，也可适配工业设备的工具抽屉、嵌入式工控机安装舱、

　　医疗设备的抽拉工作台等场景，安装时只需要保证两侧滑轨的安装面高度差不超过1mm，前后安装位置的同轴度偏差不超过0.5mm，即可实现稳定顺畅的抽拉动作，轨体闭合后的整体厚度仅为12.7mm，单侧占用的安装空间极小，非常适合安装空间局促的紧凑型设备使用。不同于重型工业滑轨的复杂结构，这款滑轨的零件全部采用冲压成型工艺加工，装配过程仅需要完成钢珠保持架的装填与限位块的铆接，生产装配效率高，成本可控，同时结构可靠性经过反复的抽拉循环验证，在额定载荷下可实现超过5万次的无故障抽拉循环，完全满足通讯类设备、工业电子设备的全生命周期使用需求。在建模过程中，所有的轨身弯折尺寸、钢珠排布间距、安装孔位尺寸都完全按照实际量产的加工公差设定，配合关系完全还原实际装配状态，可直接用于设备的结构干涉检查、安装模拟验证，也可作为同类滑轨产品设计的参考基准，帮助结构设计人员快速完成抽拉机构的选型与适配，减少重复建模的工作量。
