FSB10型导轨式熔断器安装座结构设计

　　这款FSB10型保险丝座是低压配电、工控柜内回路保护的常用配套部件，日常在通讯基站配电单元、小型设备控制回路、民用配电箱末端回路里都能见到它的身影，核心作用是承载对应规格的熔断器，在回路出现过载、短路故障时，让熔断器内的熔体顺利熔断切断电路，同时为熔体提供可靠的绝缘支撑与导电连接，避免故障扩大烧毁后端负载。

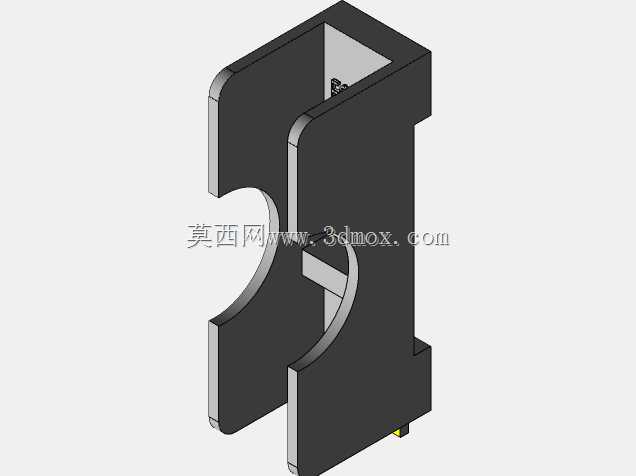

　　从实际使用场景来看，这类安装座大多适配标准35mmDIN导轨安装，这也是当前工控柜、通讯设备机架内通用的安装标准，设计时特意在背部做了适配导轨的卡扣结构，安装时只需要将卡扣对准导轨上沿按压到位即可完成固定，不需要额外打孔攻丝，后期维护更换时也能快速拆装，不会影响柜内其他元器件的排布。主体的绝缘基座采用耐温阻燃的工程塑料材质，表面做了加强筋结构来提升整体刚性，即使在长期通电发热、柜内温度波动的环境下，也不会出现形变、开裂的问题，绝缘性能可以满足AC220V、DC48V等常见低压回路的耐压要求，避免出现相间击穿、漏电的安全隐患。

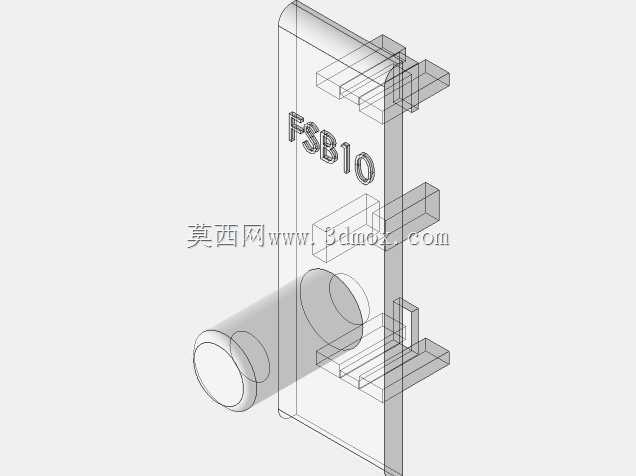

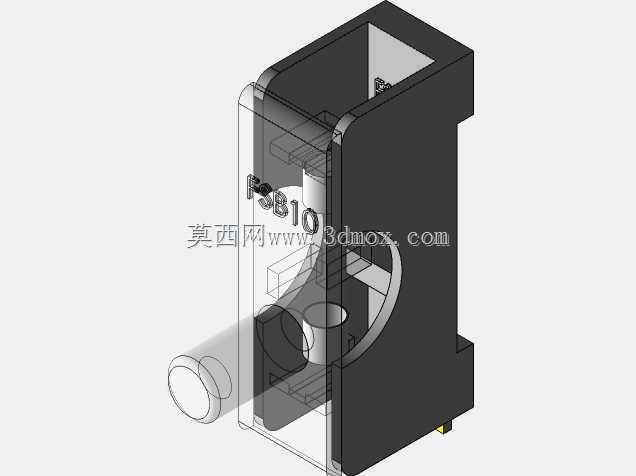

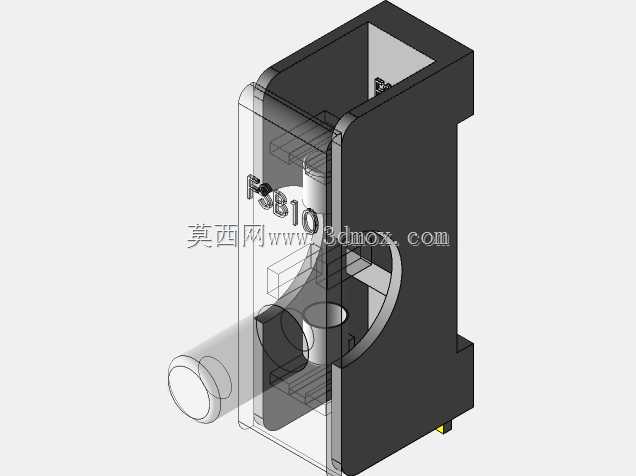

　　导电部分的结构设计充分考虑了接触可靠性，内部的导电夹片采用弹性铜材冲压成型，表面做镀镍处理来提升抗氧化能力，夹片的开口尺寸适配对应直径的圆柱形熔断器，插入熔断器后可以提供足够的夹持力，保证接触电阻控制在合理范围内，避免长期通电时接触位置过热引发故障。基座正面预留了清晰的型号标识位，直接模印FSB10字样，现场布线维护时可以快速识别规格，不会出现错装不同额定电流熔断器的问题。侧面的圆筒形腔体是熔断器的容纳腔，尺寸刚好匹配对应长度的熔芯，装入后熔芯完全处于腔体保护范围内，即使熔体熔断产生电弧，也会被绝缘腔体限制在内部，不会对外围元器件造成影响。

　　设计过程中首先确定了安装边界，整体宽度控制在单模数导轨元器件的尺寸范围内，不会占用过多柜内安装空间，相邻安装其他断路器、端子排时不会出现干涉；高度方向预留了足够的接线空间，底部的接线端子采用螺钉压接结构，适配1.5-4平方毫米的多股铜芯导线，压接时导线可以完全插入端子腔，螺钉压紧后不会出现导线松脱、虚接的问题。考虑到不同应用场景的布线需求，接线端子的朝向做了优化，无论是正面布线还是侧面走线都能顺利完成接线操作，不需要额外弯折导线。

　　在结构强度校核上，针对导轨卡扣的位置做了加厚处理，反复拆装50次以上卡扣也不会出现断裂、弹性失效的问题；绝缘基座的壁厚均匀，避免注塑成型时出现缩痕、气泡等缺陷，生产时的良品率更高。腔体内部做了导向限位结构，熔断器插入时可以顺着导向槽滑到位，不会出现装偏、夹片错位的情况，即使是现场没有经验的运维人员，也能快速完成熔芯的更换操作。另外在基座的上下位置都预留了标识粘贴位，可以粘贴回路编号、额定电流等标识，方便后期运维排查故障。

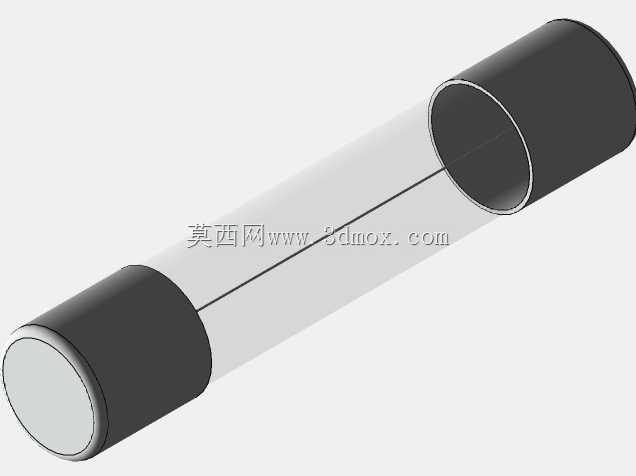

　　从实际选型适配的角度，这款安装座可以匹配10x38mm规格的圆柱形熔断器，额定电流覆盖1A到32A的常用区间，额定电压支持到AC500V，完全满足通讯设备、小型机床、民用配电等场景的回路保护需求。整体结构没有多余的复杂零件，仅由绝缘基座、导电夹片、接线端子、导轨卡扣几个部分组成，装配工艺简单，适合批量生产，同时后期维护成本极低，出现故障时只需要更换熔芯即可，不需要整体更换安装座。
