机加工工件油雾吹除回收装置结构设计

　　在金属切削、磨削、铣削等机加工工序末端，工件表面往往会附着大量切削液、润滑油残留，传统人工擦拭除油效率低、油液滴落易造成车间地面污染，同时敞开式吹除作业会让雾化油滴弥散在车间空气中，既影响作业人员职业健康，也会附着在车间设备、墙面形成难以清理的油垢，这套油雾收集装置正是针对这一现场痛点开发的工位级处理设备。

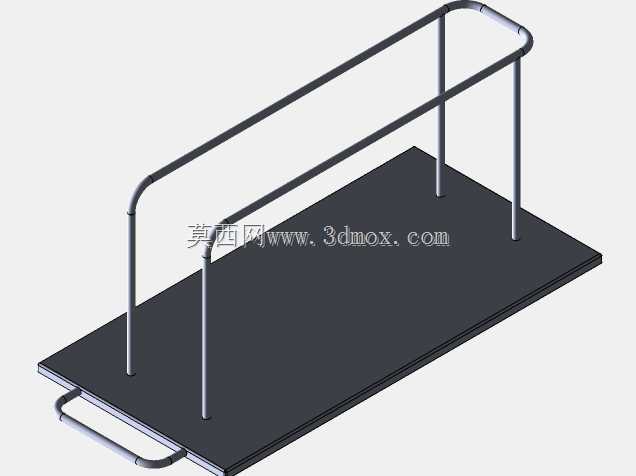

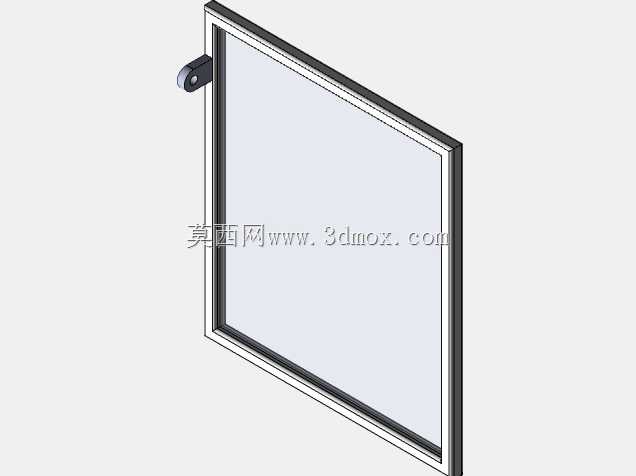

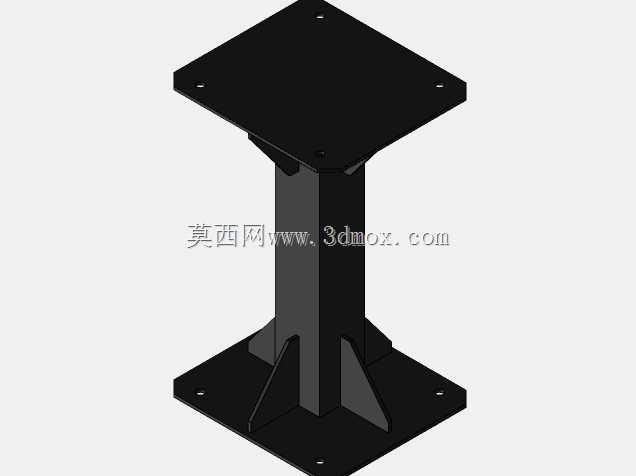

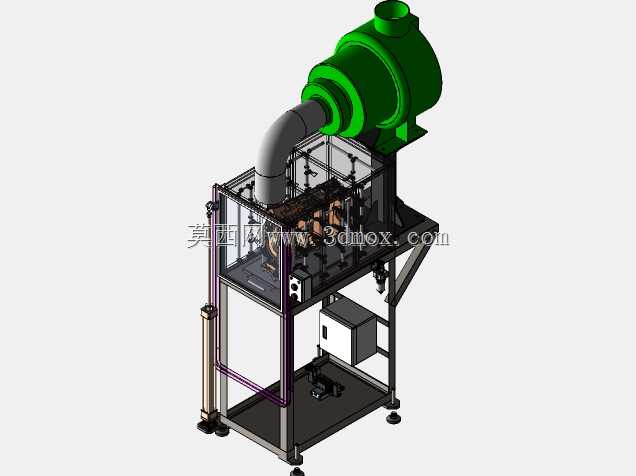

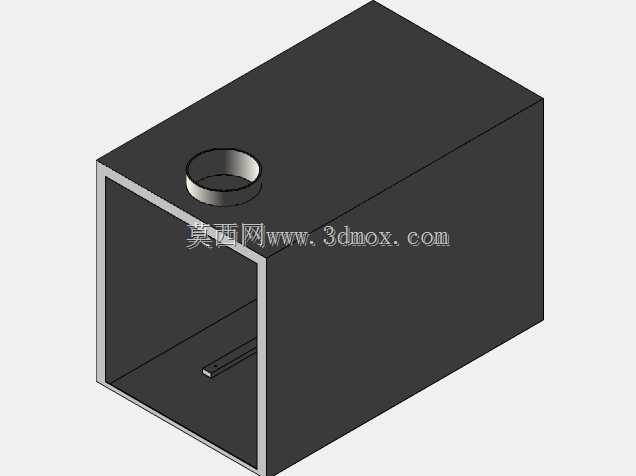

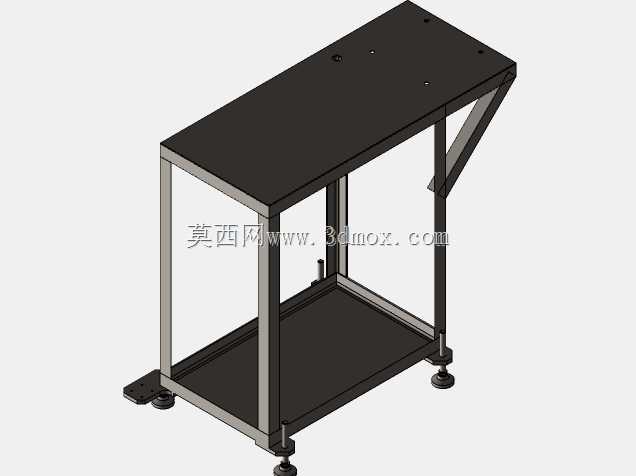

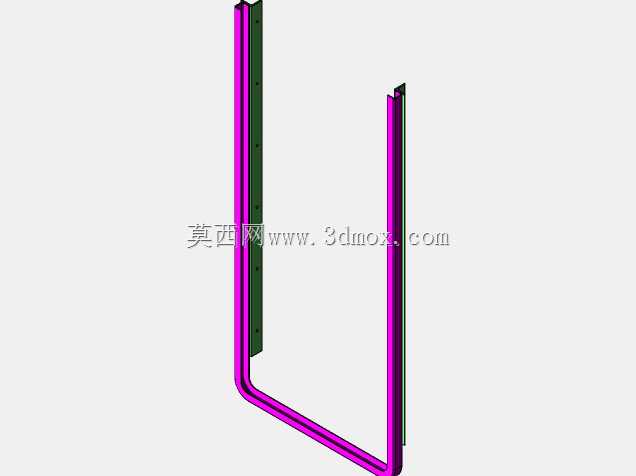

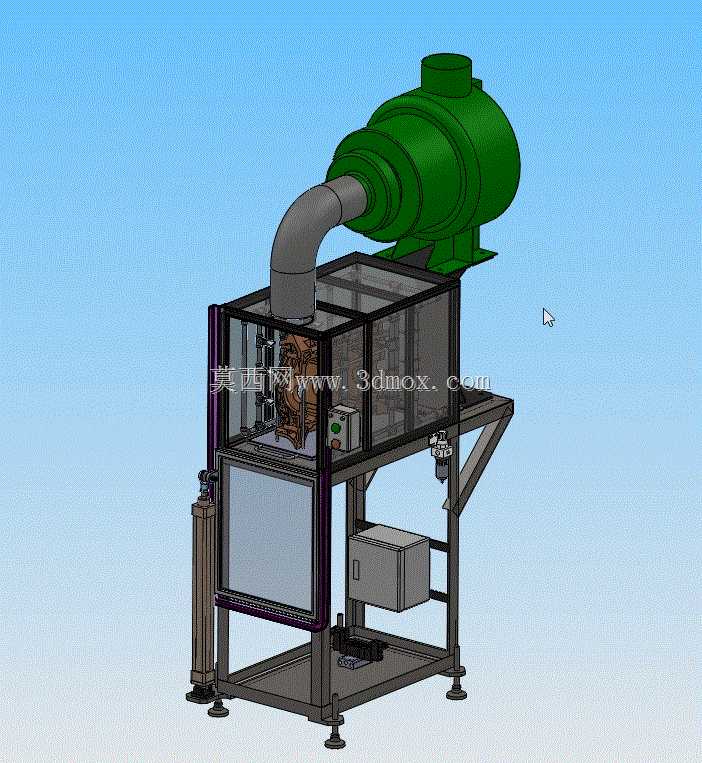

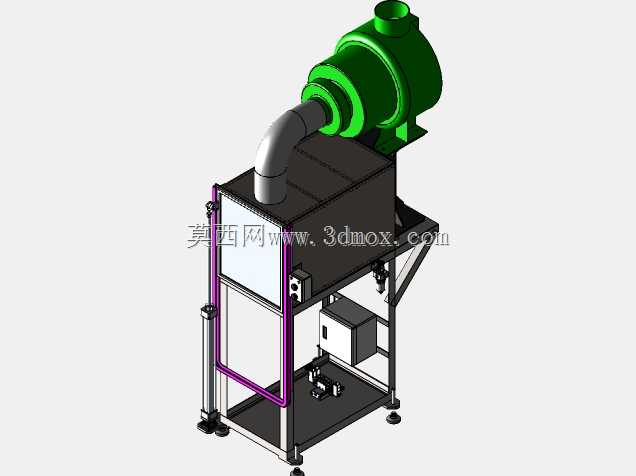

　　从结构布局来看，整套设备采用框架式铝型材搭建主体承载结构，底部配置可调式支撑脚杯，可适应车间不平整地面的安装调平需求，整体占地尺寸控制在1200mm800mm1800mm区间，可直接对接机加工产线的出料工位，无需对现有产线做大规模改造，安装边界预留了200mm的侧边维护空间，方便日常对过滤组件、管路接口的检修作业。上部的油雾收集主机采用侧置悬臂安装方式，通过大口径波纹软管连通下部的封闭作业腔，作业腔采用透明亚克力板做围蔽，既可以让操作人员实时观察腔内吹除作业状态，也能完全阻断雾化油滴向外弥散的路径，避免油雾泄漏到车间公共区域。

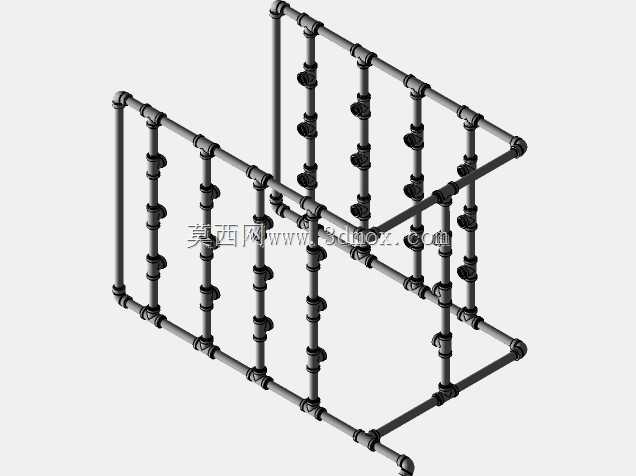

　　功能实现层面，设备的作业逻辑围绕“封闭吹除-油雾捕集-油液回收”三个核心环节设计：工件送入封闭作业腔后，腔体内布置的多角度高压气嘴会对准工件的复杂型腔、缝隙位置喷射压缩空气，将附着在工件表面的残油完全吹落并雾化，弥散在腔体内的油雾会在顶部收集主机形成的负压作用下，沿波纹软管进入收集主机内部，经过多级过滤模块实现气液分离，分离出的洁净空气直接达标外排，截留的油液则会沿回流管路汇集到下部的储油槽，经过简单沉淀过滤后可重新泵入机床切削液循环系统重复使用，大幅降低切削液的消耗成本。

　　设计过程中重点考量了现场使用的可靠性细节：框架结构的连接位置全部采用内置角件固定，避免外露螺栓缝隙积留油垢难以清理；作业腔的开门位置设置了安全联锁开关，只有腔门完全闭合时高压气路和收集风机才会启动，防止误操作时高压气流夹带油雾喷出；侧边布置的控制箱集成了风压调节、吹除时间设定功能，可根据不同尺寸、不同残油量的工件灵活调整参数，针对小型精密零件可调低风压避免工件被吹飞移位，针对大型重工件则可调高风压、延长吹除时间保证除油彻底；底部储油槽设置了透明液位观察管，无需开盖即可直观判断油液存量，到达液位上限时可打开排油阀快速完成排油作业。

　　不同于大型集中式油雾处理系统，这套工位级装置不需要铺设长距离的车间通风管路，单台设备即可独立完成单个工位的油雾处理需求，特别适合分散式机加工车间、小批量多品种加工产线使用，既可以单独布置在钳工台、检验工位旁做工件上线前的除油处理，也可以多台串联对接自动化产线的出料端，实现工件除油工序的无人化作业。结构设计上充分考虑了三维建模时的装配干涉校验，所有管路走线、电气元件安装位置都预留了足够的操作空间，后期做结构改型时可直接调整作业腔尺寸适配不同规格的工件处理需求，收集主机模块采用标准件选型，可直接匹配市面上主流的工业油雾过滤滤芯，降低后期设备的维护备件成本。
