双筒并联支架式旋风分离装置

　　这套双筒并联的旋风分离装置，主要面向工业生产中的含尘气流预处理、粉体物料回收、ED管线脱脂工序的气杂分离场景，在涂装前处理、粉体输送、木工除尘、化工粉体加工等工况中都有广泛应用，核心作用是依靠离心力将气流中的固体颗粒、液滴杂质从气相中分离出来，降低后续精过滤设备的负荷，同时可回收有价值的粉体物料，减少物料损耗与排放污染。

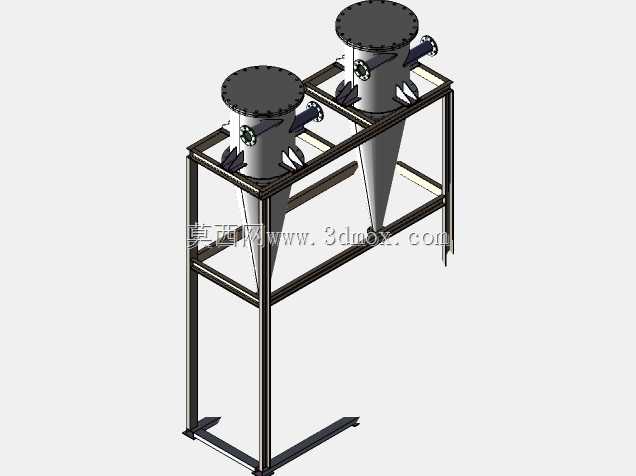

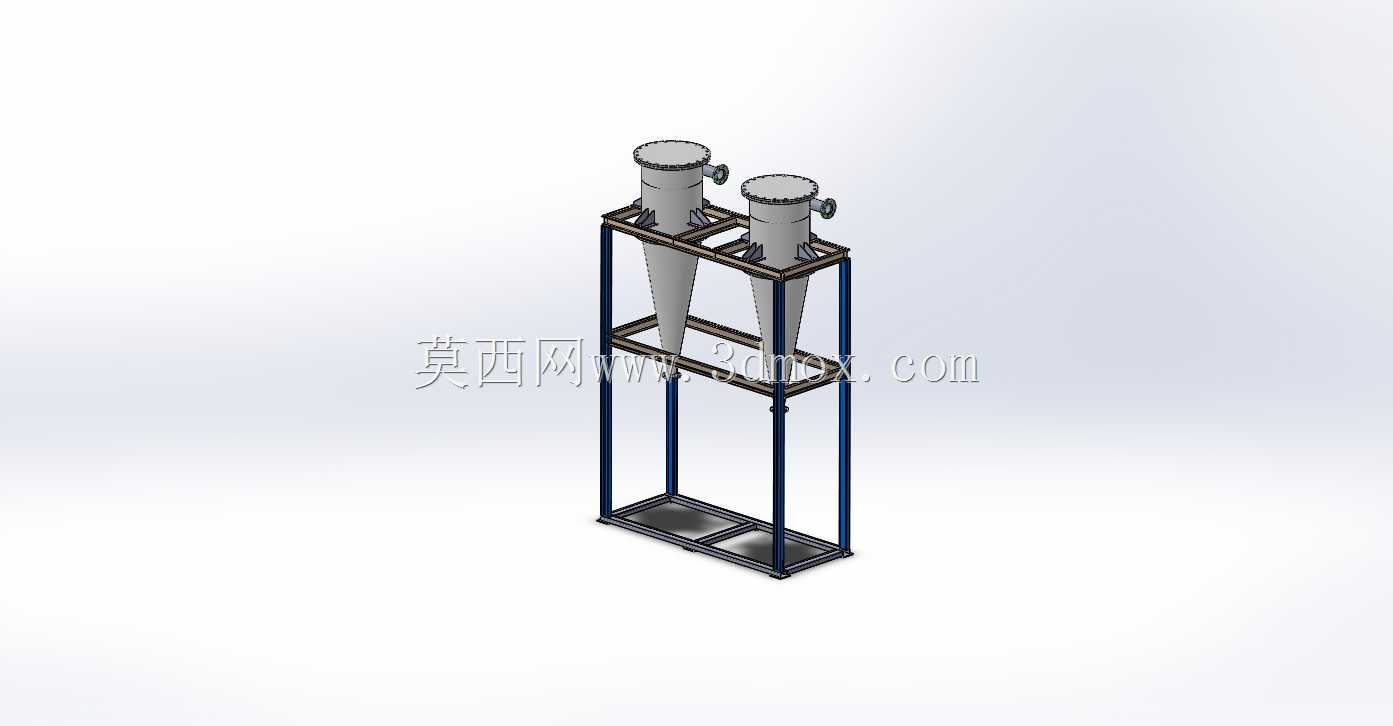

　　从结构设计来看，装置采用两个完全相同的旋风筒体并联布置，配套一体式方管焊接支撑框架，框架底部设置接污托盘，可承接筒体排灰口排出的分离物料或积液，避免现场二次污染。每个旋风筒体上部为圆柱形腔室，侧面切向设置进气接口，顶部设置净化气出口，下部为锥形缩径结构，锥角设计经过流场仿真优化，既保证离心分离的有效行程，又避免锥段内壁出现物料挂壁、架桥堵塞的问题，筒体顶部配置快开式检修端盖，端盖上设置吊环与密封结构，日常无需完全拆解即可检查内部磨损情况、清理残留杂物。

　　设计过程中首先考虑的是并联工况下的气流分配均匀性，两个筒体的进气支管采用对称式管路布局，保证进入每个筒体的气流流速、含尘浓度偏差控制在工程允许范围内，避免单筒负荷过载导致分离效率骤降。支撑框架采用型钢焊接结构，立柱与横梁的连接位置设置加强筋，整体框架的静载荷安全系数取3倍以上，可承受两个筒体满料运行时的总重量，同时框架底部预留地脚螺栓安装孔，可直接固定在混凝土基础或者钢制平台上，安装时需保证整体垂直度偏差不超过千分之一，避免锥段内壁的物料流道偏移影响分离效果。

　　从安装边界来看，装置整体为立式落地结构，进气口、排气口的法兰接口均设置在筒体上部同一高度，外接管路时可采用同层布管，减少管路弯头数量降低风阻；筒体排灰口距离底部托盘预留足够的空间，可直接对接卸灰阀、集尘桶等下游排料设备，无需额外抬高装置。设备运行时，含尘气流从切向入口进入筒体后，在圆柱腔内形成高速旋转的外旋流，颗粒在离心力作用下被甩向筒壁，沿壁面滑落至锥段底部排出，净化后的气流在内旋流作用下从顶部排气口流出，双筒并联的设计相比同处理风量的单筒结构，整体高度更低，对厂房层高的适应性更强，同时单筒检修时可关闭对应支管阀门，另一筒可维持低负荷运行，减少生产线停机时间。

　　针对ED管线脱脂这类特殊工况，装置的内壁做了光滑处理，避免油污、杂质在壁面积聚，同时锥段的排灰口采用大口径设计，可顺利排出脱脂过程中带出的固态杂质、凝结油滴，不会出现黏性物质堵塞排料口的问题。框架的所有焊接位置都做了打磨除锈与防腐涂装，可适应车间内潮湿、有轻微腐蚀性气体的环境，延长设备整体使用寿命。在建模过程中，所有结构件的连接关系都按照实际焊接、法兰连接的装配逻辑搭建，筒体的壁厚、法兰的螺栓孔位置、框架的型材规格都符合常规工程设计的选型标准，可直接作为同类设备选型、结构改型的三维参考基础，也可用于生产线布局时的空间干涉校验。
