家用云台型WiFi网络监控摄像头结构设计

　　这款云台式WiFi网络摄像头的结构设计，首先围绕民用安防与智能家居场景的实际安装需求展开，在做整机结构排布时，最先敲定的是水平与垂直两个旋转自由度的腔体空间预留，水平旋转基座部分需要容纳驱动电机、WiFi通讯模组、电源管理电路以及存储模块，因此底部基座做了阶梯式的壁厚设计，靠近安装面的位置壁厚加厚1.2mm，既可以适配桌面平放的防滑脚垫安装位，也能满足壁挂安装时的螺丝孔位强度要求，壁挂孔位做了隐藏式设计，在基座背面的橡胶塞下方，孔距遵循常规家用监控设备的通用安装尺寸，适配市面上绝大多数监控支架的安装孔位，不需要额外定制转接件。

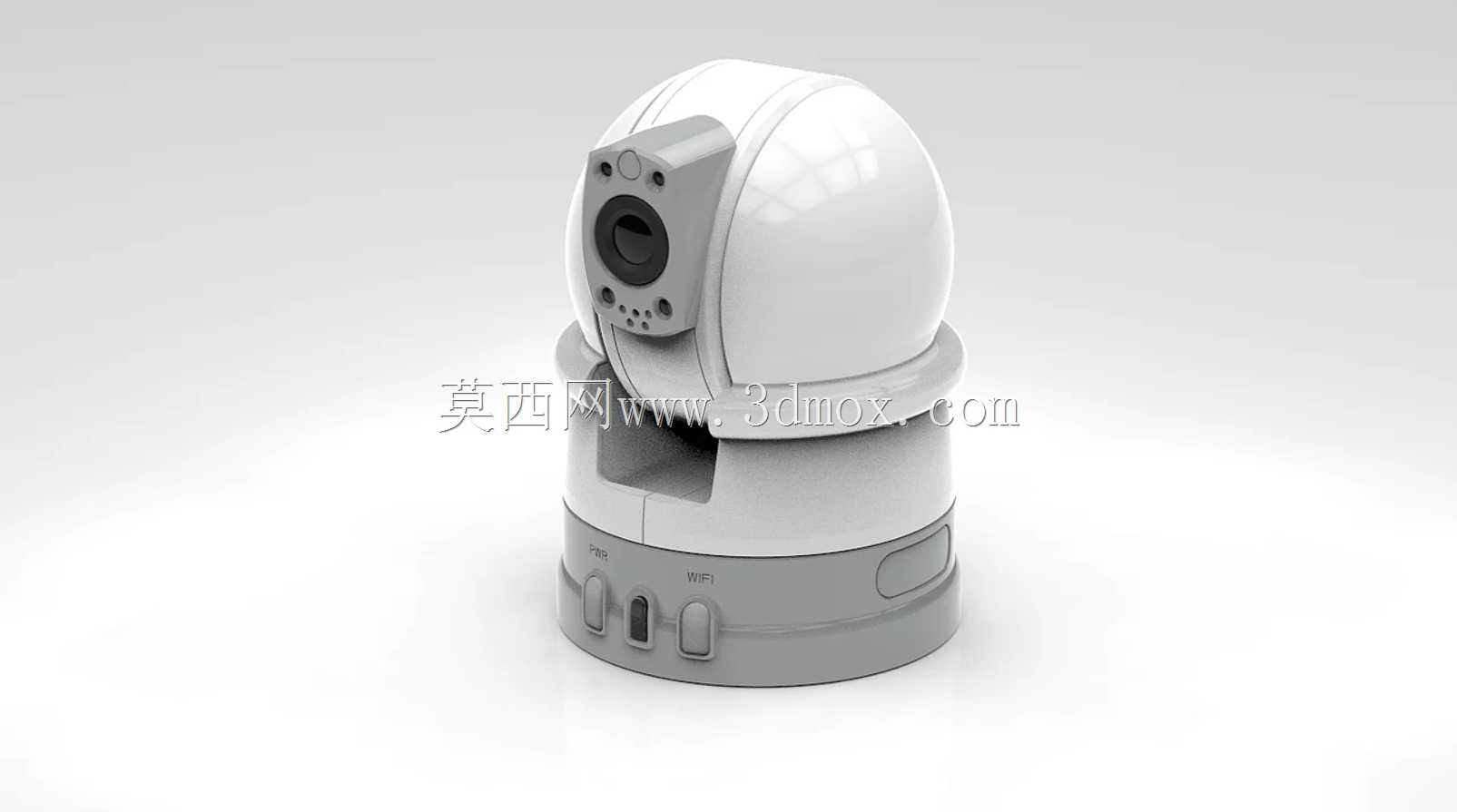

　　垂直旋转的云台部分，核心要平衡镜头模组的俯仰转动角度与外壳的干涉问题，镜头端的俯仰角度覆盖水平向下15度到向上90度的范围，转动过程中镜头外壳与球形上罩的间隙控制在0.8mm，既不会出现转动摩擦异响，也不会因为间隙过大露出内部结构影响外观完整性。镜头模组的安装位做了独立的减震胶圈槽，胶圈压缩量预留0.3mm，能够抵消云台转动时的微小震动，避免画面出现抖动模糊的问题。镜头周边的补光灯、光敏传感器开孔位置做了同轴度公差约束，开孔边缘做了0.2mm的倒角，避免注塑生产时出现飞边影响透光效果。

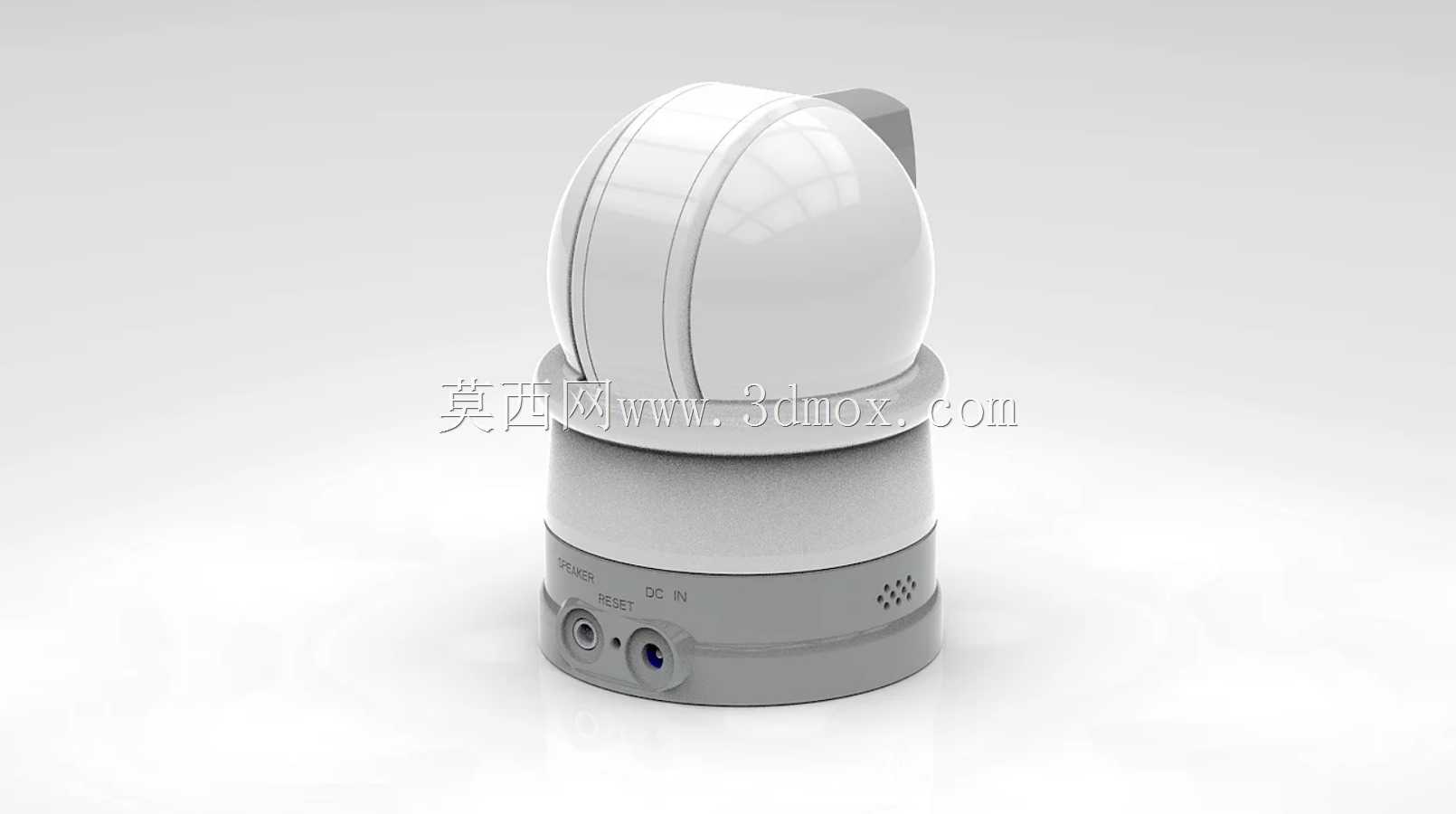

　　球形上罩采用半透光的磨砂PC材质，内部的红外补光灯工作时，光线能够通过磨砂罩均匀漫反射，不会出现局部过曝的红外光斑，同时上罩与基座的旋转配合面做了迷宫式的防水防尘结构，虽然是室内使用场景，也能达到IP40的防护等级，阻挡日常的灰尘、桌面泼溅的少量水渍进入设备内部，延长内部电路的使用寿命。基座侧面的功能按键做了凸起的盲触设计，按键行程控制在1.5mm，按压力度设置在120g左右，用户不需要目视就能完成复位、配对的按键操作，按键周边的外壳做了下沉0.5mm的防护边，避免设备平放时误触按键。

　　从结构建模的细节来看，所有的壳体连接螺丝柱都做了均匀的筋位补强，筋位厚度不超过壳体壁厚的0.6倍，避免注塑生产时出现表面缩痕，上下壳的配合止口做了0.4mm的重叠量，扣合后不会出现错位缝隙。内部走线的空间预留了足够的弯曲半径，水平旋转360度、垂直转动全行程范围内，线材不会出现拉扯、挤压的情况，线材的固定卡位做了圆角处理，避免长期转动磨损线材外皮造成短路故障。

　　实际应用中，这款设备既可以放置在家庭客厅、商铺前台做固定点位的全景监控，也可以通过壁挂支架安装在玄关、走廊位置，配合云台的旋转功能实现无死角的画面覆盖，WiFi天线的位置设置在基座的后侧上方，远离内部的电机驱动电路，减少电磁信号干扰，保证无线视频传输的稳定性。电源接口采用通用的Micro USB规格，适配普通的手机充电适配器，不需要专用的电源配件，降低用户的使用成本。整机的外形尺寸控制在直径90mm、高度120mm左右，体积小巧不会占用过多的桌面空间，白色的外壳配色能够适配绝大多数家庭、商铺的装修风格，不会显得突兀。在做结构校验时，还专门做了转动寿命的模拟验证，云台旋转结构的耐磨件采用POM材质，能够满足超过5万次的转动循环不出现卡顿、磨损间隙过大的问题，符合民用消费类电子设备的使用寿命要求。
