车载前后双摄行车记录装置结构设计

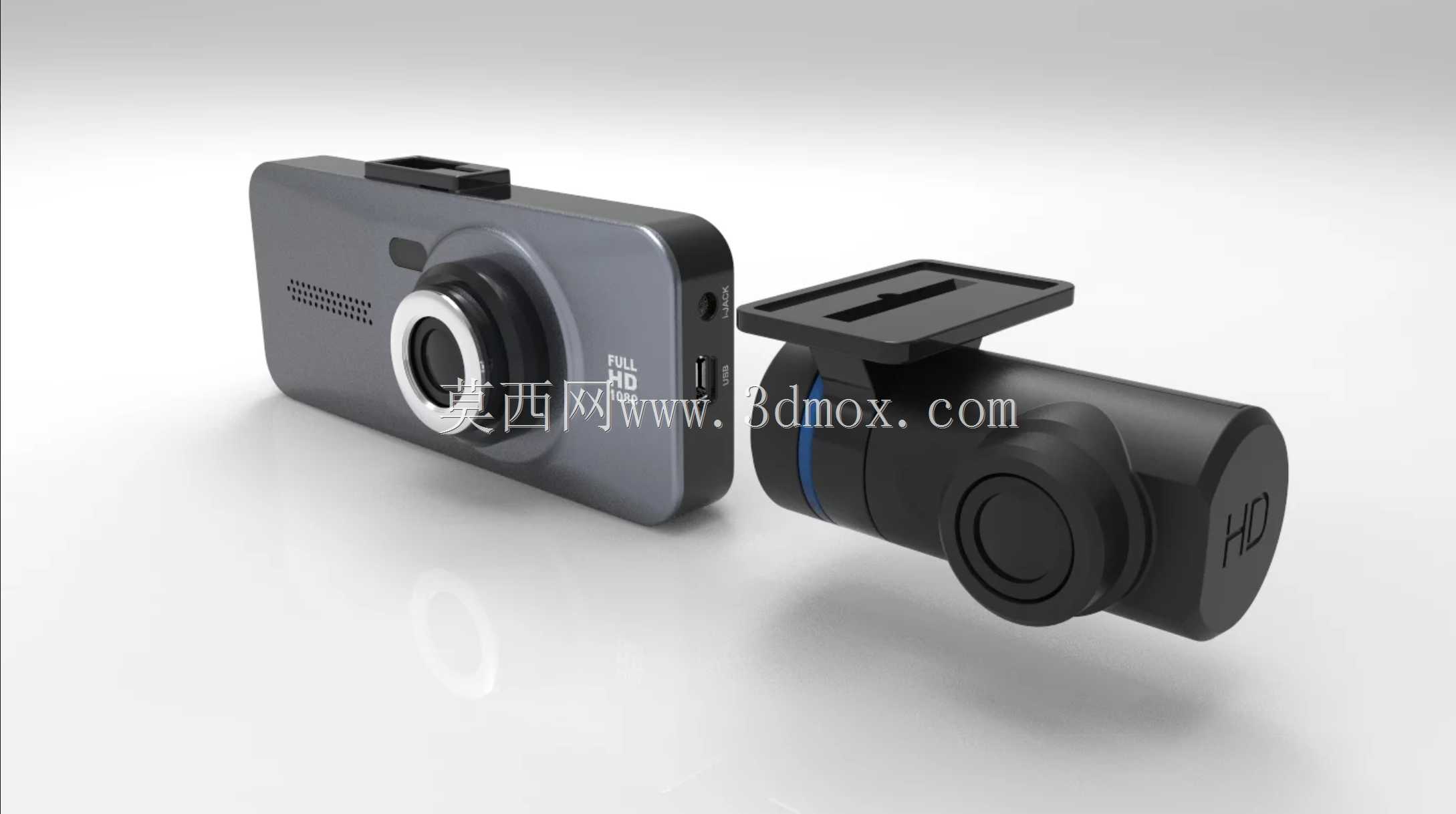

　　这套车载影像记录装置的结构设计，核心围绕乘用车辆日常行驶的多场景影像采集需求展开，覆盖前向路况记录、后侧盲区补录两大核心使用场景，适配绝大多数家用轿车、SUV车型的前挡风玻璃、车内后视镜后侧安装位，也可根据车型内饰布局调整固定位置，满足不同用户的安装使用习惯。前摄主机采用一体化方正圆角壳体设计，壳体边缘做R3-R5的圆弧过渡，既避免注塑成型过程中出现应力集中导致的壳体翘曲变形，也能减少安装后对驾驶员视线的突兀遮挡，壳体正面预留大尺寸镜头安装沉台，镜头外圈设置环形装饰凸台，既可以在镜头装配时起到定位导向作用，也能在日常使用中减少剐蹭对镜头镜片的直接损伤。主机侧面依次排布数据传输接口、功能按键与散热通风格栅，格栅采用0.

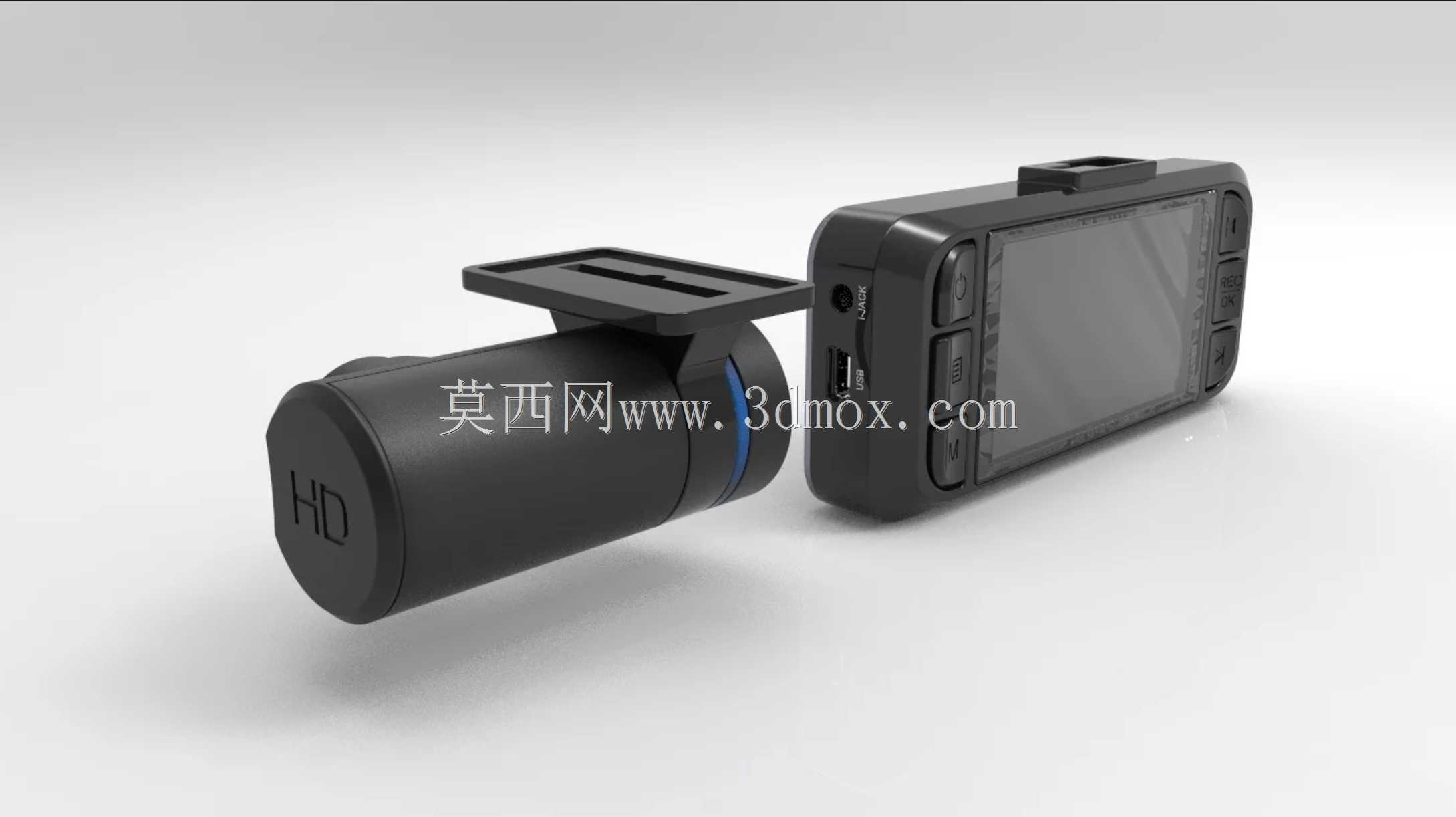

　　8mm宽度的细密长条开孔，在保证壳体结构强度的前提下，满足设备长时间连续工作的散热需求，避免夏季车内高温环境下设备因过热出现工作异常。主机背部预留3M胶粘贴与卡扣挂装双兼容的固定结构位，用户可根据自身使用需求选择粘贴式固定或者卡扣式支架固定，两种固定方式的安装面均做微弧面处理，能够更好贴合前挡风玻璃的曲面弧度，减少粘贴后的缝隙，降低车辆行驶过程中因路面颠簸产生的设备抖动，保证影像采集的清晰度。后侧副摄采用小型化圆柱式壳体设计，整体直径控制在28mm以内，长度不超过60mm，小巧的体积可以灵活安装在车辆后挡风玻璃内侧、车尾牌照架上方等位置，不会过多遮挡驾驶员后方观察视线，也不会破坏车辆尾部的整体外观协调性。

　　副摄顶部设置可多角度调节的安装卡扣底座，底座与摄像头主体之间采用阻尼转轴连接，调节角度覆盖水平360度旋转、垂直上下70度俯仰调整，用户可以根据实际安装位置灵活调整镜头拍摄角度，完整覆盖车辆后侧的视野盲区，满足倒车辅助、后侧路况记录、剐蹭取证等多场景的使用需求。整套设备的结构设计充分考虑车载环境的使用特性，所有壳体连接处均做止口搭接结构设计，配合密封胶条可以达到日常防泼溅、防尘的使用要求，适配车内多尘、温差变化大的使用环境。内部PCB板的安装位均设置十字型减震筋位，搭配减震泡棉垫，可以过滤车辆行驶过程中产生的高频振动，避免内部电子元件因长期振动出现虚接、脱落等问题，提升设备的长期使用可靠性。镜头安装位均设计同轴度定位台阶，

　　保证镜头与图像传感器的装配同轴度控制在0.05mm以内，避免因装配偏差导致的画面边缘虚焦、畸变过大等问题，保证影像采集的画面质量。设备的走线槽位均做圆角光滑处理，避免装配过程中划伤线材绝缘层，同时预留足够的线材冗余空间，适配不同车型的布线长度需求，用户布线时可以将线材隐藏在车顶内饰板、车门密封胶条内部，不会影响车内的整体整洁度。从结构建模的角度来看，这套装置的所有零件均采用壁厚均匀的设计思路，主体壳体壁厚统一为2mm，局部加强筋厚度控制在1.2mm，既可以减少注塑成型过程中的缩痕、缺料等缺陷，也能在控制整体重量的前提下保证壳体的结构强度，整套设备前摄主机重量控制在120g以内，后侧副摄重量控制在50g以内，不会因为长期粘贴导致挡风玻璃粘贴位出现胶痕残留或者内饰板变形。安装卡扣的卡合量设计为1.2mm，既可以保证支架与设备主体卡合的牢固性，也方便用户后续拆卸设备导出数据、调整角度时不会因为卡接过紧导致卡扣断裂。接口位置均做内凹式设计，接口端面比壳体外表面低1mm，避免插拔数据线时接口受力过大导致内部焊盘脱落，提升接口的使用寿命。
