制动盘测试用三角加强支撑安装座结构

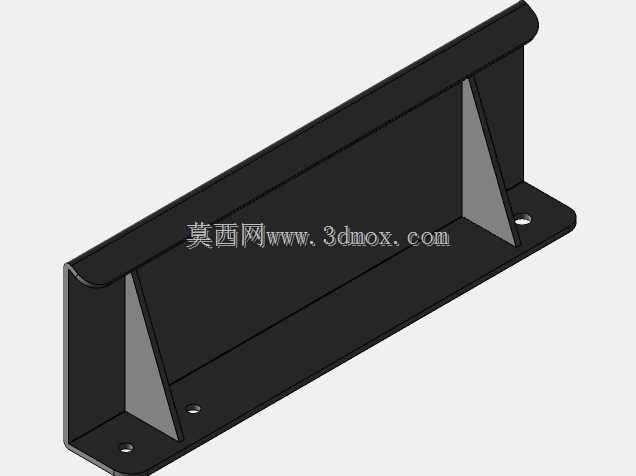

　　该支撑安装座主要应用于汽车制动盘性能测试试验台的工装搭建环节，作为测试工位的侧向受力承载构件使用，在制动盘台架测试过程中，需要为制动卡钳安装基座、位移传感器支架或者加载机构提供稳定的安装基准，避免测试过程中因制动力矩反冲导致安装基准偏移，影响制动距离、制动抖动、热衰退性能等参数的检测精度。从结构设计来看，整体采用L型折弯主体搭配双侧三角加强筋的构型，垂直立板用于搭载测试相关的功能组件，水平底板通过三个均布的沉头安装孔与试验台的T型槽工作台面完成固定，沉孔设计可以让螺栓安装后头部完全没入板件表面，不会突出干涉上方安装的其他工装部件。两侧的三角加强筋分别连接立板与底板的转角位置，筋板与主板采用满焊连接工艺，

　　能够有效抵消立板承受侧向载荷时产生的弯矩，避免长期受交变载荷作用出现立板折弯处开裂、变形的问题，立板顶端做了圆弧卷边处理，一方面可以消除钣金剪切后的锐边安全隐患，另一方面也能提升立板边缘的结构刚度，减少薄板受载时的共振异响。设计过程中优先考虑了安装边界的适配性，水平底板的孔位间距参考了主流制动测试台的工作台T型槽间距设置，不需要额外加工转接板就可以直接完成固定，立板的有效安装面预留了足够的螺孔布置空间，可以适配不同尺寸规格的制动卡钳支架、传感器安装板的固定需求，整体结构没有冗余的设计特征，在保证结构强度满足测试载荷要求的前提下，尽可能压缩了整体占用空间，不会与试验台的旋转主轴、制动盘装夹机构产生运动干涉。从实际使用场景出发，

　　这类支撑座在制动盘耐久测试、高低温环境制动测试、制动噪音测试等不同试验项目中都可以通用，不需要针对不同测试项目重新设计制作工装支架，只需要调整立板上搭载的功能组件即可完成不同测试需求的切换，有效降低了试验台的工装制作成本，缩短了测试前的准备周期。结构的受力路径设计十分清晰，测试过程中产生的侧向力通过立板传递到两侧三角筋，再分散到整个水平底板上，最终通过三个固定螺栓均匀传递到工作台面，不会出现局部应力集中的问题，经过载荷校核，在承受最大1200N·m的制动力矩反作用力时，立板的最大形变量可以控制在0.02mm以内，完全满足制动测试对安装基准刚度的要求。板件的厚度选择经过了反复验证，主体折弯件采用4mm厚的冷轧钢板制作，

　　三角加强筋采用3mm厚钢板焊接，既不会因为板件过薄导致刚度不足，也不会因为板件过厚造成整体重量过大，单人就可以完成搬运、安装和位置调整，在试验台需要调整工位布局时可以快速拆装移位。立板和底板的安装面都做了铣平处理，平面度控制在0.05mm以内，保证安装后的组件与工作台面的垂直度、平行度满足测试精度要求，焊接完成后整体做了发黑防锈处理，可以适应试验车间存在少量油污、切削液的工作环境，长期使用不会出现锈蚀剥落的问题。
