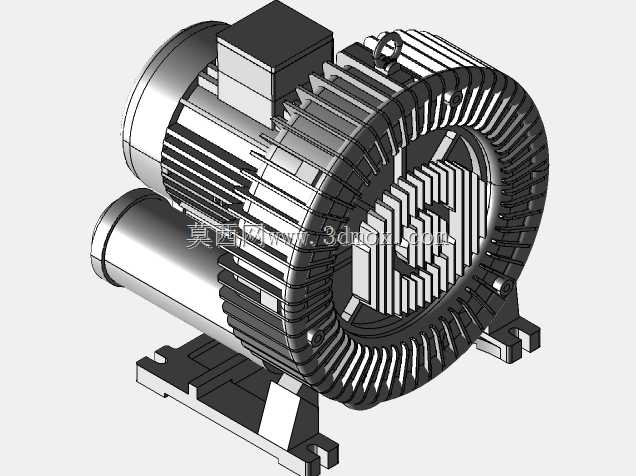

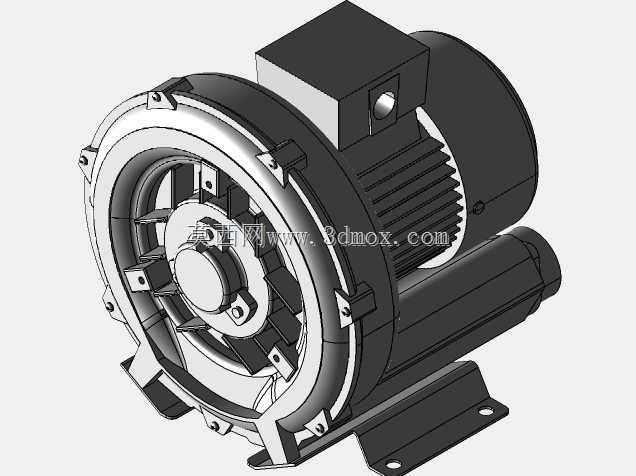

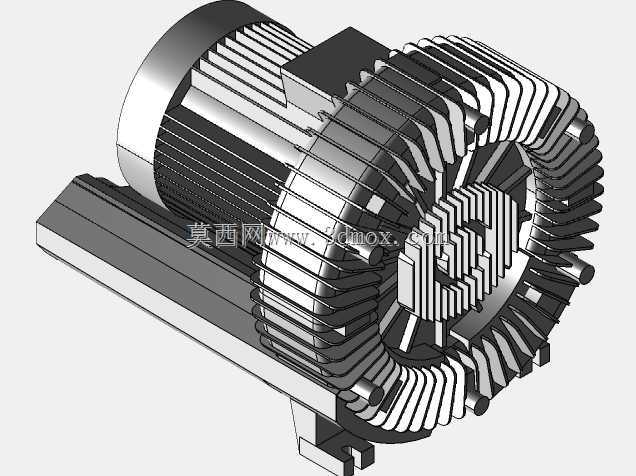

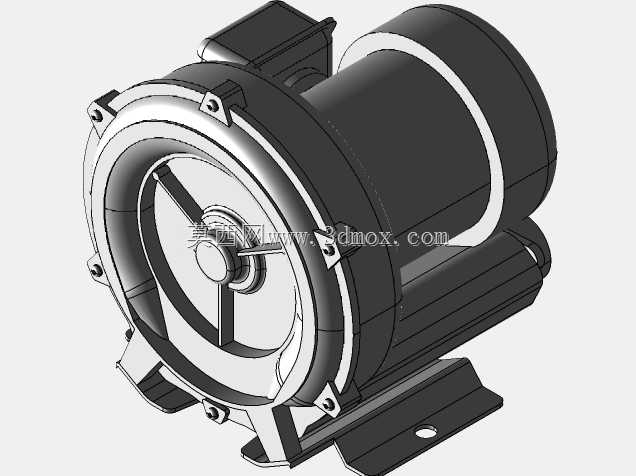

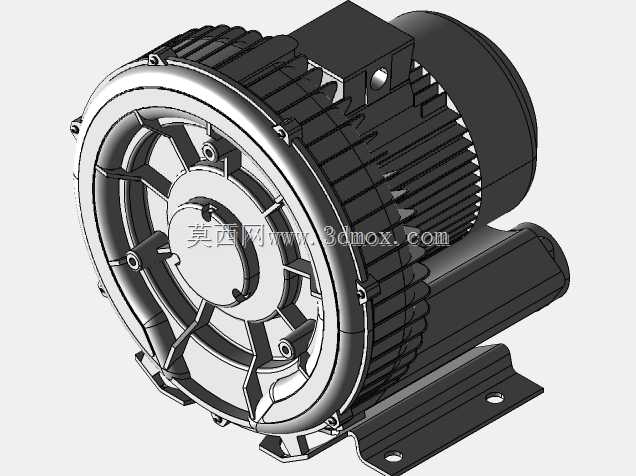

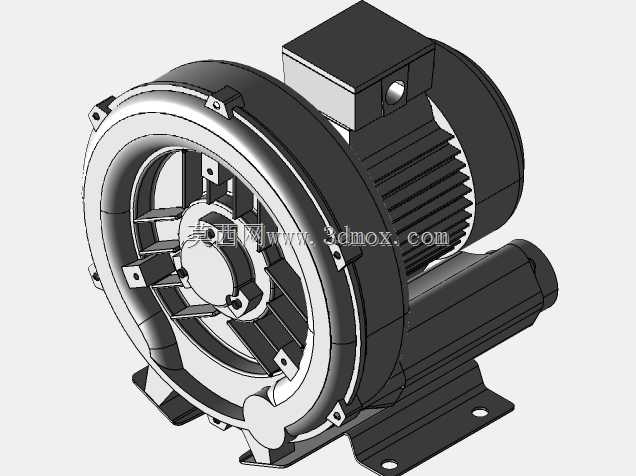

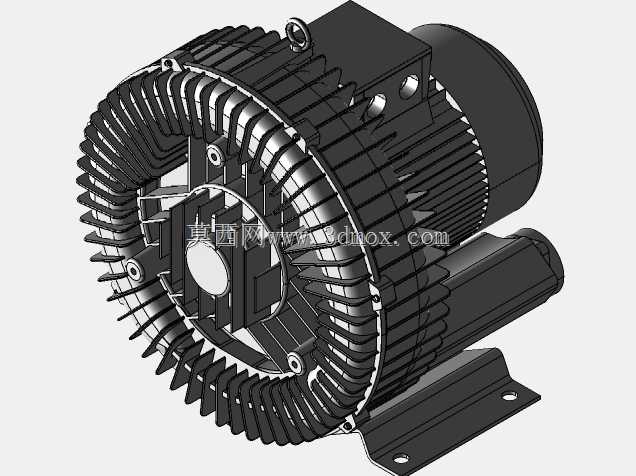

工业级离心式鼓风机结构三维设计

　　在车间气动输送系统、燃烧设备助燃、工业除尘配套、污水处理曝气这类工况里，鼓风机是核心的气源动力部件，做这个结构建模的时候，最先要锚定的是实际安装场景的边界约束——很多现场的安装位是在设备侧方的支架上，预留的横向安装空间往往不超过400mm，纵向净空要避开周边的管线排布，所以底座的安装孔位直接采用了行业通用的长圆孔设计，孔距适配常规10号槽钢支架的安装尺寸，不需要现场二次打孔改位，安装脚的厚度做了8mm的加强筋过渡，避免设备长期运行振动导致安装脚开裂。从功能实现逻辑来看，这个机型属于高压离心式鼓风结构，叶轮采用后倾式叶片设计，建模的时候特意把叶片的弧度做了17度的后倾角，这个角度是兼顾风压和运行噪音的平衡点，

　　既可以在额定转速下输出稳定的高压气流，也能避免叶片前缘气流分离带来的异常啸叫，叶轮和电机轴的配合位采用了H7/k6的过渡配合，轴端加装了防松挡圈，防止高速运转时叶轮窜动。机壳部分采用了蜗壳式流道设计，流道的截面从出风口位置开始顺着叶轮旋转方向逐渐扩大，建模时严格按照等环量流道的曲率做曲面过渡，没有出现截面突变的位置，避免气流在流道内形成涡流损失风压，机壳的端盖和主体连接位做了止口定位，配合面预留了密封胶条的安装槽，保证整机的气密性，不会出现漏气泄压的问题。接线盒的位置设置在机壳顶部的侧方，做了45度的斜向出线口，这个设计是考虑到现场布线的时候，不管是上方走线还是侧方走线都能适配，不需要额外弯折电缆，接线盒内部预留了接地端子的安装位，

　　符合工业电气安全的规范要求。做结构建模的时候，特意把所有的螺栓连接位都做了沉台设计，螺栓头不会突出机壳外表面，既可以避免安装时螺栓和周边部件干涉，也能减少设备表面积灰，日常维护清理更方便。轴承位的建模特意做了双层结构，外层是轴承座的散热筋，沿着圆周方向均匀布置了6道径向散热筋，设备长期运行时轴承产生的热量可以通过散热筋快速散出，延长轴承的使用寿命，轴承端盖采用了迷宫式密封结构，不需要加装额外的密封圈就能阻挡外界的粉尘进入轴承腔，适配多粉尘的工业车间使用场景。出风口的法兰采用了标准的PN10平焊法兰尺寸，孔位和市面上常规的通风管道法兰完全匹配，现场对接管道的时候不需要单独制作转接头，法兰端面做了2mm的密封面凸台，

　　加装密封垫之后可以保证连接位置不漏气。整个模型的装配关系完全按照实际生产的装配顺序搭建，从转子组件的压装，到机壳端盖的连接，再到底座的固定，每一步的配合约束都和实际装配工艺一致，做结构干涉检查的时候，特意验证了叶轮旋转时和机壳的间隙，单边间隙控制在3mm，既不会出现擦壳的问题，也不会因为间隙过大导致气流回流损失效率。在做安装边界校核的时候，把整机的重心位置设置在底座安装孔的中心区域，设备运行时的振动不会导致安装支架承受额外的偏载力矩，底座的四个安装脚都做了减震垫的安装位，预留了10mm的减震垫安装厚度空间，现场安装时可以加装橡胶减震垫，进一步降低运行振动传递到周边设备上。对于结构设计从业者来说，这个模型可以直接作为同类风机产品设计的参考基准，所有的结构细节都经过实际工况的验证，没有冗余的设计结构，每一处造型都对应实际的功能需求，不存在为了外观好看添加的无效结构，不管是做同类型产品的改型设计，还是做设备配套的选型校核，都可以直接提取相关的结构尺寸作为参考，避免从零开始建模出现的结构合理性问题。
