不锈钢材质筒仓给料输送设备三维设计

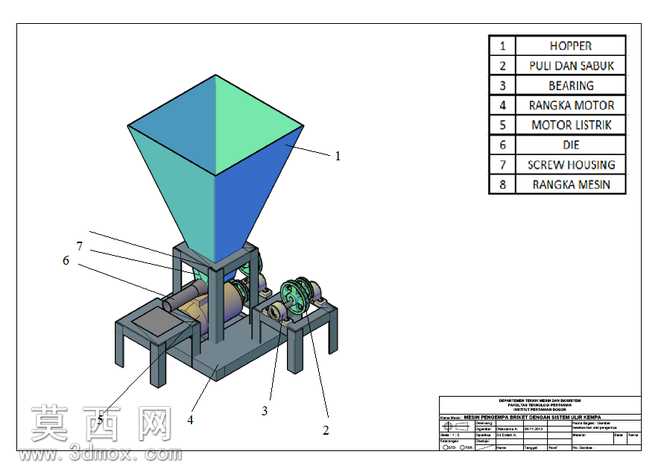

本作品为不锈钢材质筒仓给料输送一体化设备的三维设计成果，建模阶段采用参数化建模逻辑，先完成整体装配基准坐标系的搭建，再按照自上而下的设计顺序依次构建各功能模块。首先完成上部料斗的建模，料斗采用上方下锥的变截面结构，建模时通过放样特征实现方形进料口到锥形出料段的平滑过渡，同时对料斗棱边做圆角处理避免物料堆积死角，料斗壁厚按照不锈钢板材实际加工参数设定，保证结构强度的同时控制整体重量。中部支撑机架采用型钢焊接结构建模，通过拉伸、切除特征完成各支撑腿、横梁、安装平台的结构绘制，预留出各功能部件的安装定位孔位，保证装配时各部件的同轴度与位置精度。传动系统部分包含轴承座、螺杆输送腔、驱动电机安装架等部件，建模时严格按照机械传动配合公差设定各零件的配合尺寸，轴承安装位、螺杆轴的同轴度公差在建模阶段就做了参数约束，避免后续装配出现干涉问题。驱动端的电机与传动轮结构按照实际选型的外观尺寸做等比例建模，传动护罩的曲面结构通过扫掠特征完成，兼顾防护功能与结构合理性。渲染阶段为不同部件赋予对应材质，料斗与机架主体赋予哑光不锈钢材质，调整金属粗糙度与反射参数还原不锈钢板材的真实质感，传动部件、电机分别赋予铸铁、喷涂漆面的对应材质，通过场景光源的布置突出各部件的结构层次，同时添加爆炸视图标注各部件的装配序号，清晰展示整套设备的装配逻辑与零件组成。设计过程中充分考虑物料输送的流畅性，锥形料斗的倾斜角度按照散料输送的安息角参数设定，避免物料架桥堵塞，螺杆输送结构的螺距、直径参数匹配料斗出料速率，保证物料输送的连续性与稳定性，支撑机架的高度设计兼顾后续出料端的接料设备对接需求，整体结构紧凑，各功能模块布局合理，可直接用于生产加工的参考依据。
