15米刚性上N2类工业真空罐设计

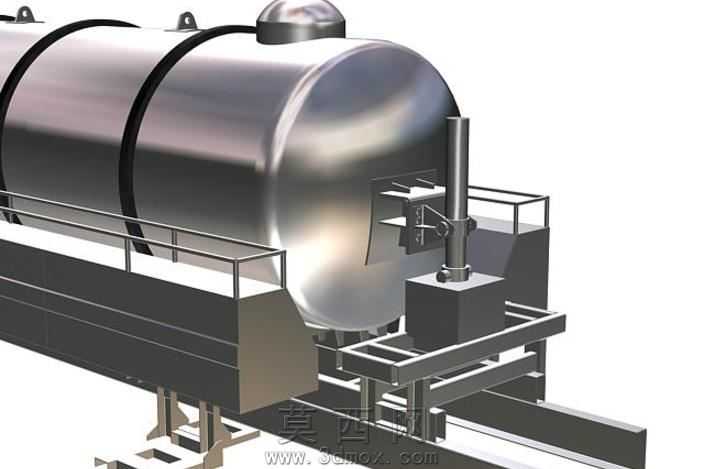

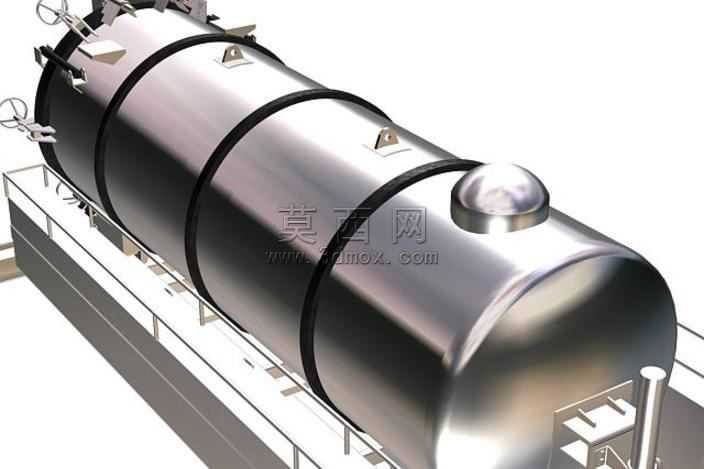

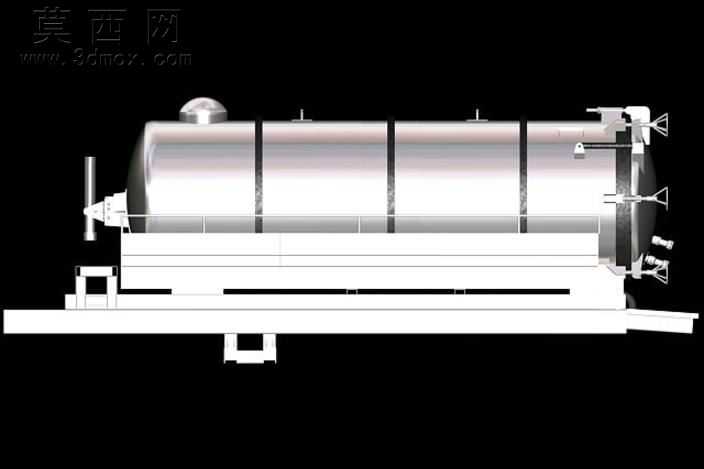

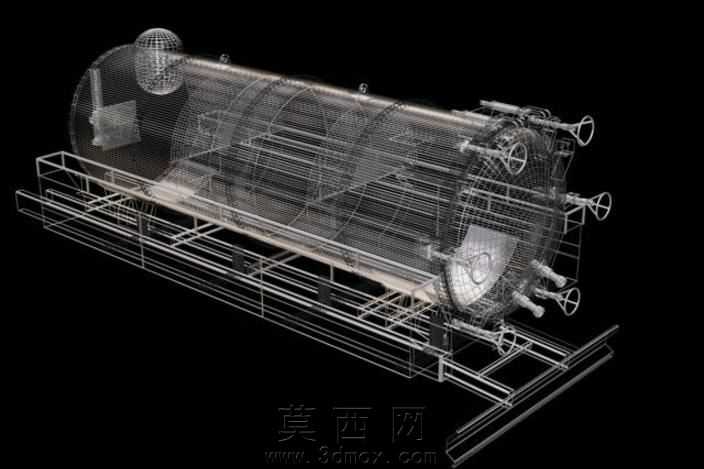

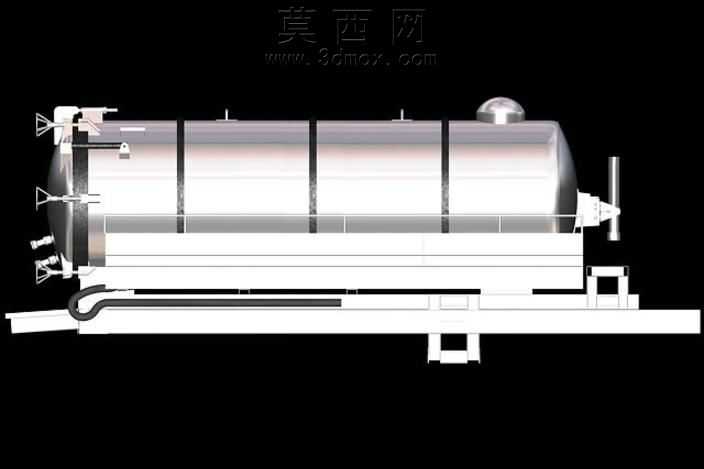

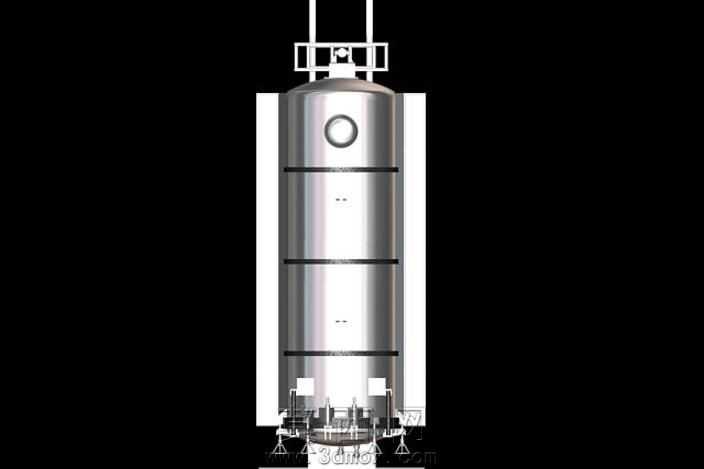

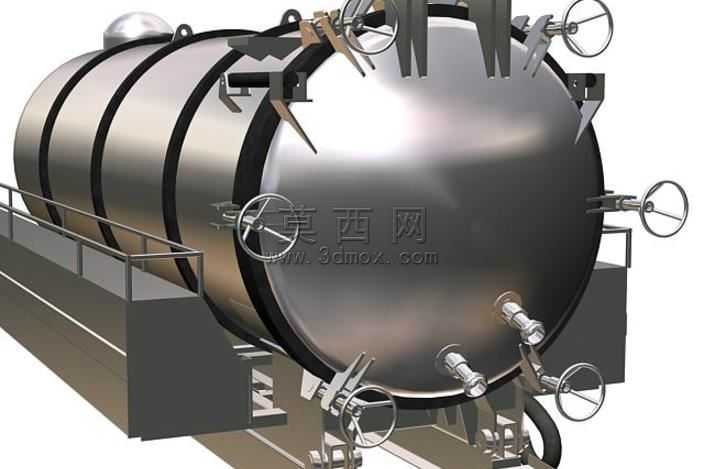

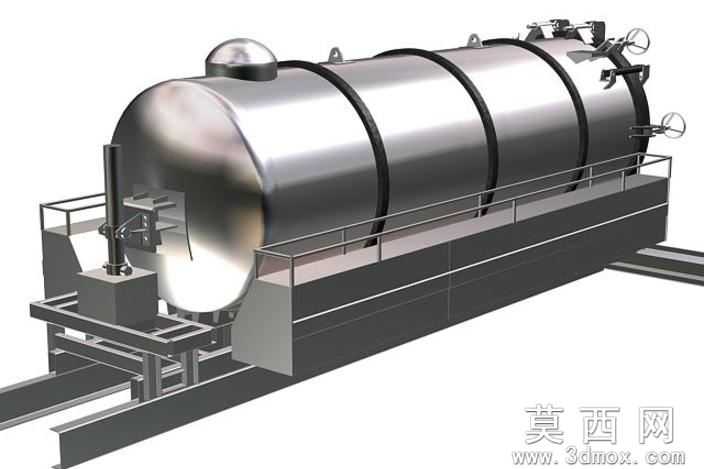

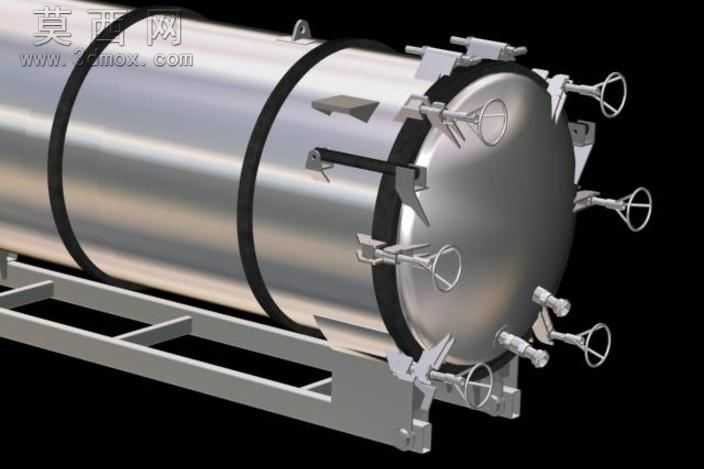

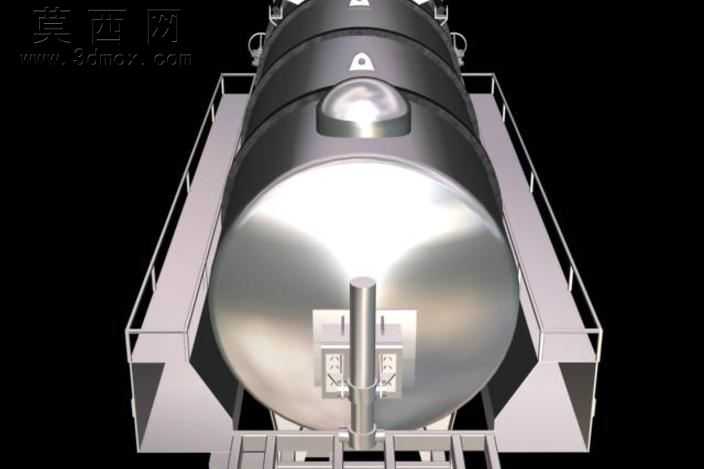

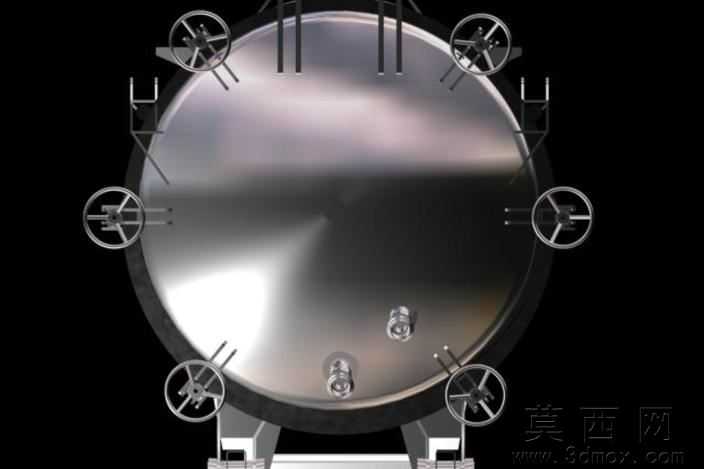

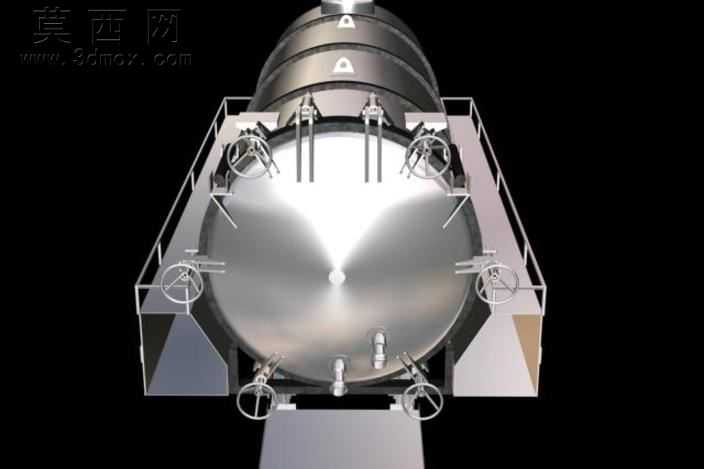

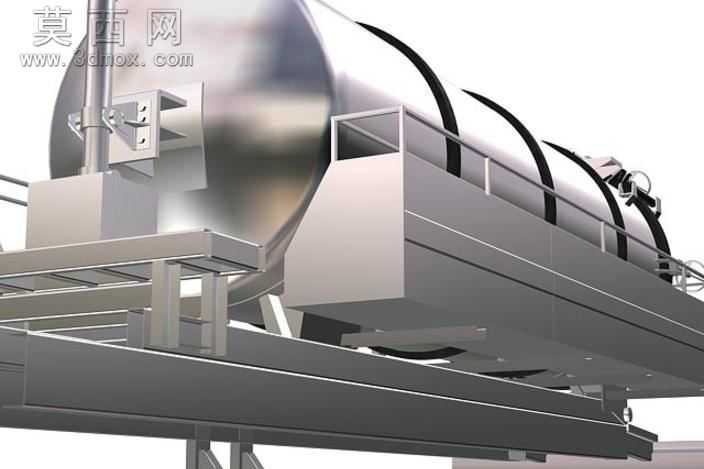

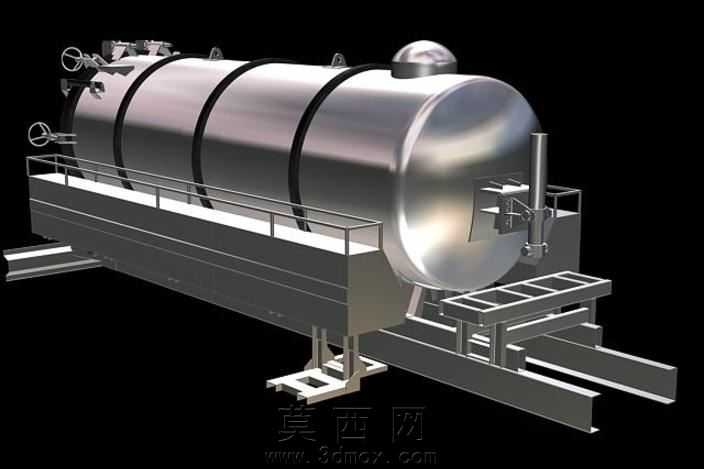

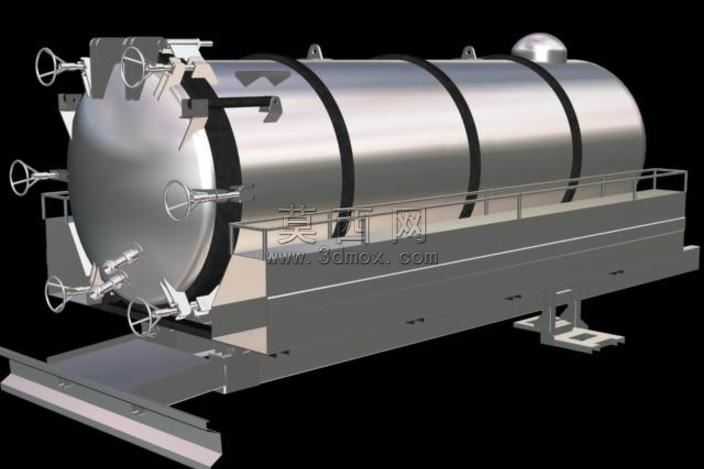

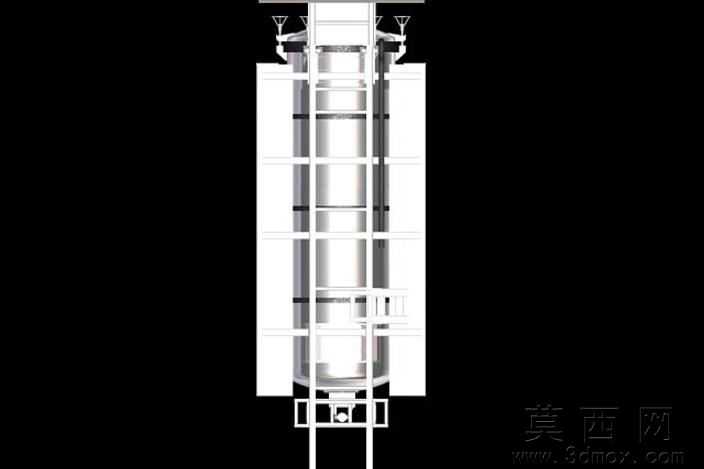

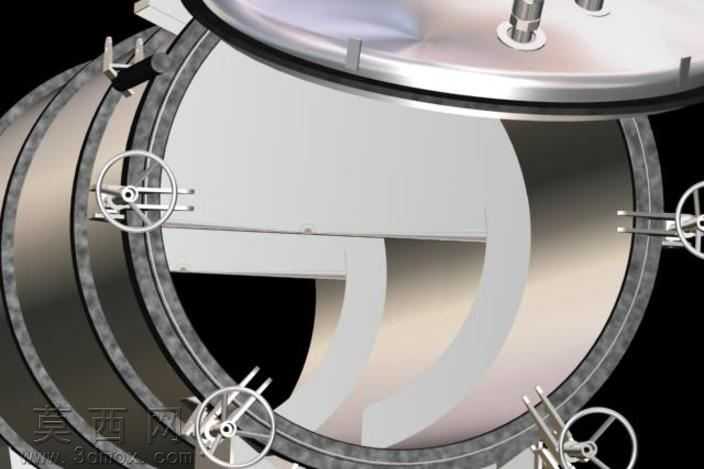

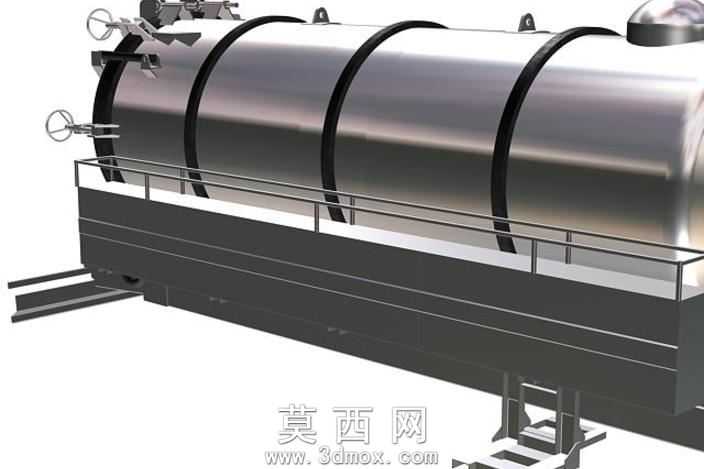

本作品为15米规格刚性上N2类真空罐三维建模成果，建模阶段严格遵循EN标准真空容器设计规范，先以参数化草图绘制罐体核心轮廓，通过回转特征生成主筒体基础结构，再逐一添加筒体外周的刚性加强环结构，每道加强环的截面尺寸、安装间距均经过受力校核匹配，保障长尺寸卧式罐体的结构刚性，避免真空工况下出现筒体形变。建模过程中对罐体端部的封头结构做了细节还原，封头与筒体的焊接衔接处做了平滑过渡处理，顶部的真空检测接口、人孔结构均按照实际工业装配尺寸1:1复刻，人孔配套的快开锁紧手轮、密封压边结构完整呈现，可直观展示人孔的启闭操作逻辑。罐体侧面的操作平台采用型材搭建结构建模，平台护栏的竖杆、横杆间距符合工业安全防护标准，平台底部的支撑立柱与罐体底座做了一体化装配约束，还原真实设备的受力传递路径。底座部分采用滑轨式安装结构建模，适配罐体的安装移位需求，底座上的地脚固定位、加强筋结构均做了细节刻画。材质渲染阶段，主筒体赋予哑光不锈钢材质，调整金属粗糙度参数还原工业不锈钢罐体的真实质感，加强环、底座结构赋予深灰色碳钢材质，操作平台护栏做了镀锌金属质感处理，手轮等操作件做了抛光金属材质区分，通过分层打光突出罐体的曲面轮廓与结构层次，渲染效果可清晰展示罐体各部件的装配关系与外观特征。设计思路上优先保障真空罐体的结构刚性，针对15米长筒体的受力特点优化加强环布局，同时兼顾设备的操作便利性与安装适配性，所有结构均符合工业真空容器的实际使用需求，模型装配逻辑清晰，各部件约束完整，可直接用于结构校核、方案展示等场景。
