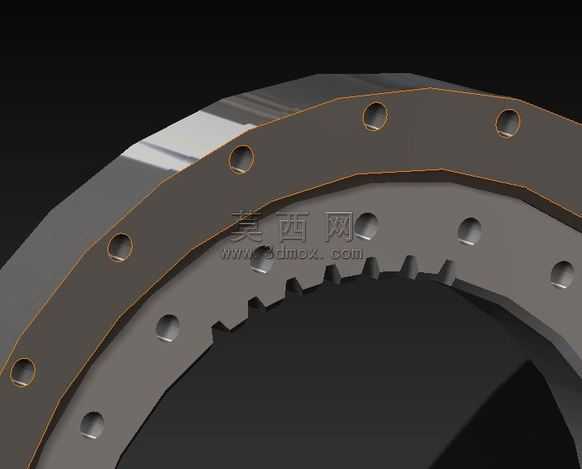

该传动组件采用三维参数化建模方式完成整体结构搭建,建模过程中优先对齿圈的内齿廓进行参数化定义,基于渐开线齿形生成逻辑完成齿形曲线的精准绘制,保证齿形啮合的理论精度,后续通过拉伸、阵列等特征操作完成齿圈基体的构建,沿齿圈周向均匀排布的安装孔采用圆周阵列方式生成,严格控制孔位的分度圆直径与相邻孔的角度公差,确保后续装配时的同轴度与安装适配性。渲染阶段采用金属哑光材质模拟齿圈的合金结构钢质感,对齿面区域做轻微的高光处理以体现齿面加工后的光洁度,基体部分做细微的磨砂质感区分,还原实际工业零件的表面处理效果,场景采用深色无干扰背景,搭配定向打光方案突出齿圈的内齿结构与周向安装孔的层次关系,避免多余光影遮挡结构细节。结构设计上采用内啮合传动的布局形式,内齿圈作为核心传动部件可与配套小齿轮组成紧凑的内啮合传动副,相比外啮合结构具备更小的传动空间占用、更高的传动重合度与更低的运行噪音,周向布置的安装孔用于齿圈与外部机架或传动壳体的固定连接,孔位的均匀排布可保证齿圈受力均匀,降低运行过程中的偏载风险。设计过程中重点校验了内齿的齿厚、齿根圆角半径等关键参数,保证齿根部位的结构强度,避免长期交变载荷下出现齿根断裂问题,同时对齿圈的内外圆同轴度、端面跳动等形位公差做了建模阶段的预设,为后续的工程图生成与实际加工提供精准的三维数据参考,整体模型结构完整,特征参数可编辑,可直接用于传动系统的装配验证、运动仿真以及后续的加工工艺编制。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.94 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2012,STL,其它,
- 软件分类 齿轮
