带轮毂定位槽的渐开线圆柱齿轮

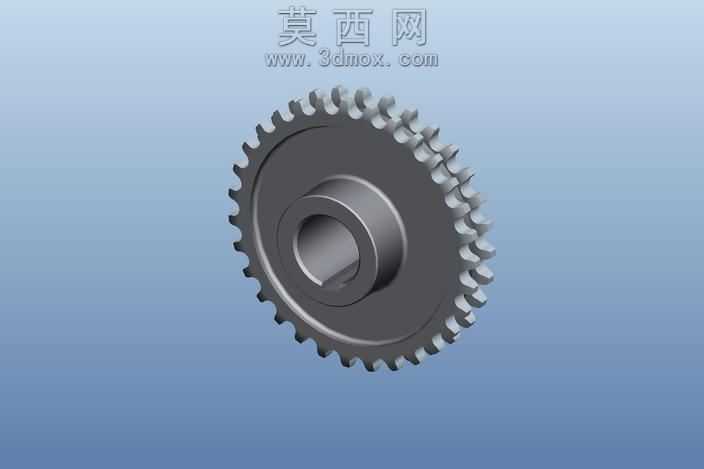

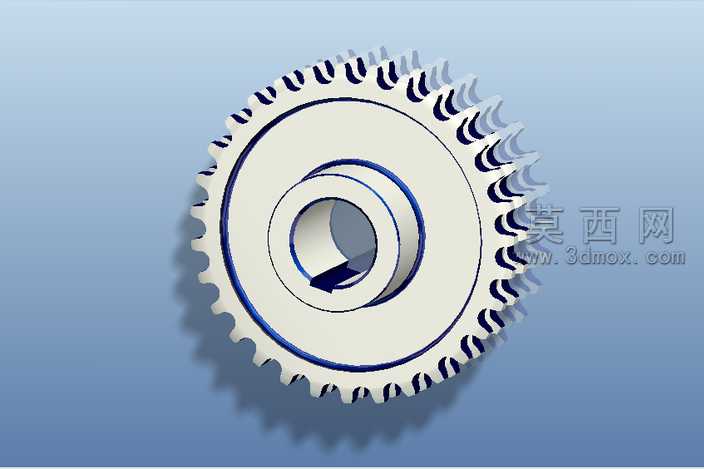

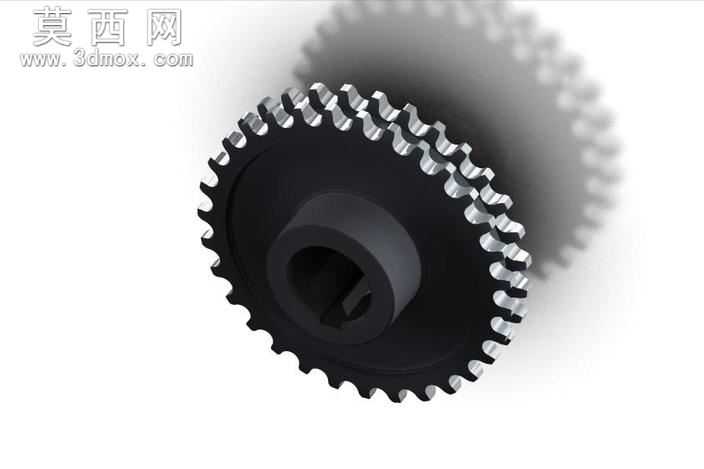

本作品为渐开线圆柱直齿轮三维建模成果，建模过程严格遵循机械设计标准中圆柱齿轮的参数规范，首先通过参数化定义齿轮模数、齿数、压力角、齿顶高系数、顶隙系数等核心参数，利用渐开线方程生成精准的齿廓曲线，通过阵列操作完成全部轮齿的特征构建，保证每个轮齿的齿形精度与周向均匀度。模型主体采用阶梯式轮毂结构，中心设置贯通式安装轴孔，轴孔内侧加工有平键定位槽，用于实现齿轮与传动轴的周向固定，传递扭矩时可避免相对滑动，提升传动系统的可靠性。轮毂与轮缘之间设置辐板连接结构，在保证齿轮整体结构强度的前提下，有效减轻零件自重，降低传动过程中的转动惯量，适配高速传动场景的使用需求。轮齿部分的齿顶、齿根均做了标准圆角过渡处理，可减少应力集中现象，提升齿轮的疲劳使用寿命，避免传动过程中出现齿根断裂的失效问题。渲染阶段采用金属质感的哑光灰白色材质模拟钢制齿轮的表面质感，对齿面、轮毂端面等加工面添加轻微的反光效果，还原真实机加工零件的表面特征；背景采用渐变蓝色调突出齿轮主体结构，通过光影投射效果展现轮齿的立体轮廓与结构层次，清晰呈现齿形的啮合特征与各部分的装配关系。设计过程中充分考虑齿轮的实际装配需求，轴孔尺寸、键槽规格、轮毂轴向长度均匹配通用传动轴的安装标准，可直接用于传动系统的虚拟装配、运动仿真以及后续的工程图生成，为机械传动方案的设计验证提供精准的三维数字模型支撑，也可作为机械设计教学中齿轮结构认知、参数化建模演示的典型案例。
