搭配飓风RTA雾化器的eVic VTC mini调压设备

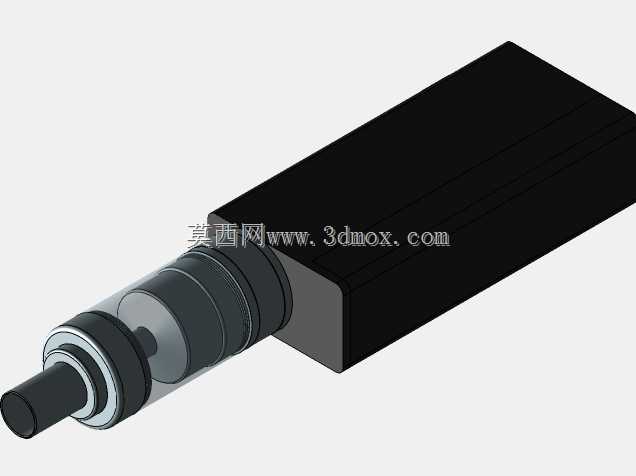

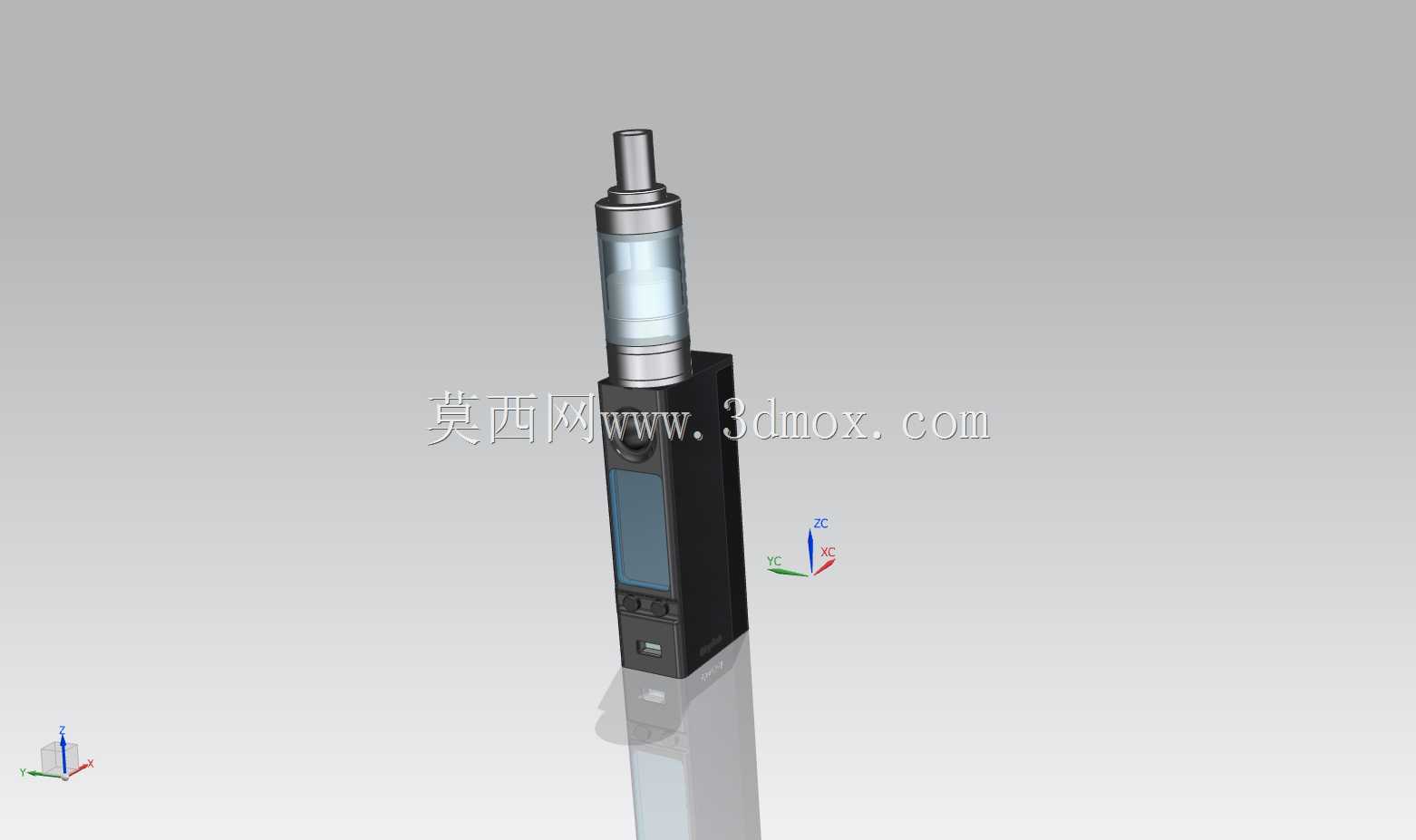

　　在日常手持消费电子的结构设计场景中，这类集成调压供电与雾化功能的手持设备，核心要平衡握持手感、内部元器件排布、雾化组件的装配兼容性，以及使用过程中的散热与密封需求。不同于普通小型数码产品，这类设备的核心功能分为两个独立模块，下部是集成供电、控制电路、显示交互的主机段，上部是可更换的雾化储油段，两个模块通过标准510螺纹接口实现连接，这个接口的同轴度公差需要控制在0.05mm以内，才能保证不同规格雾化器装配后不会出现歪斜、接触不良的问题。主机段采用长方体切角的外形设计，边缘做R3的圆角过渡，单手握持时掌心贴合度更好，不会出现直角硌手的问题，主机正面嵌入0.96英寸的OLED显示屏，下方搭配三个竖向排列的硅胶按键，按键的行程设计为0.

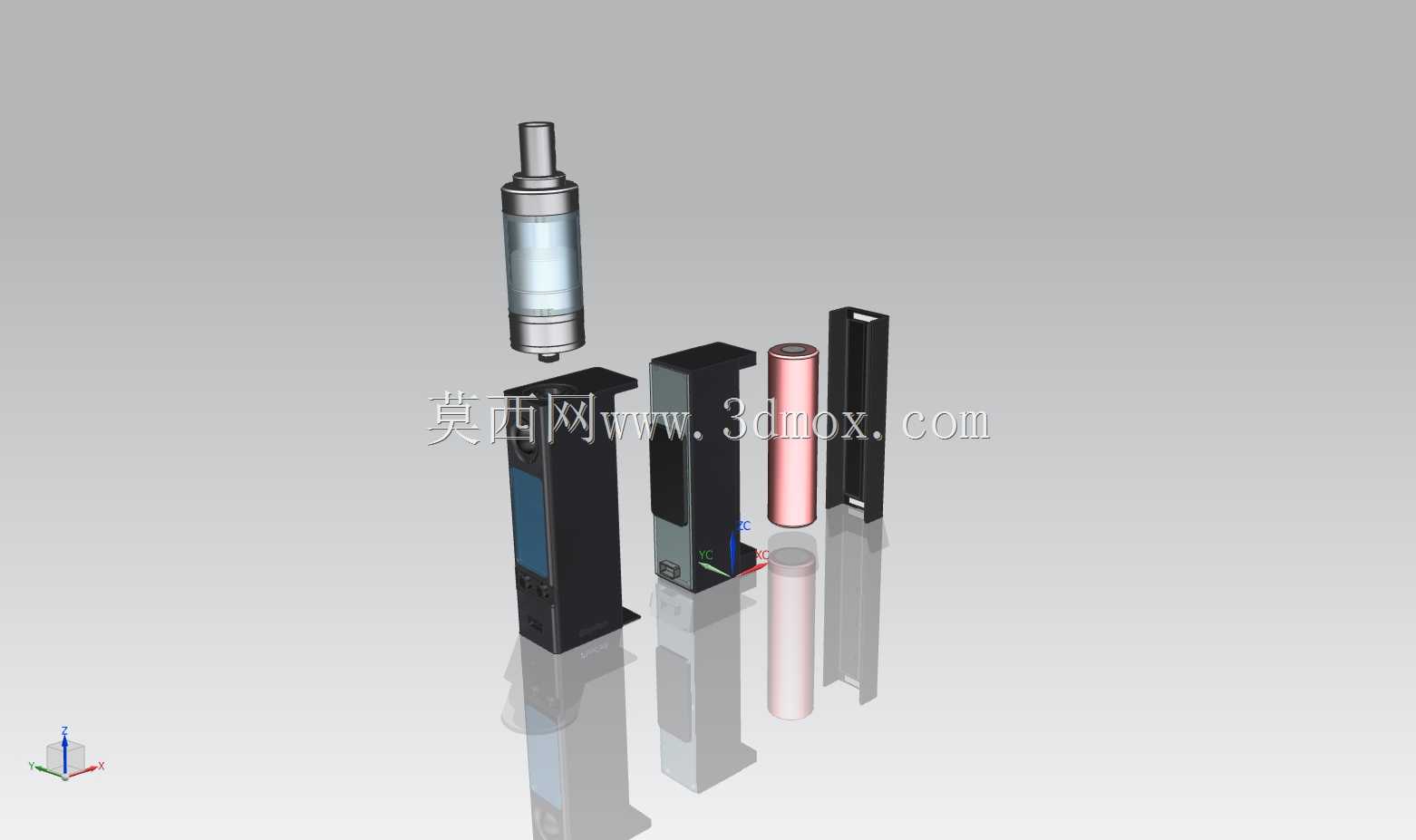

　　8mm，按压力度控制在1.5N左右，既避免日常携带时误触，也能保证按压反馈清晰。主机内部的结构排布上，电池仓占据了下部70%的空间，适配单节18650规格锂离子电池，电池仓侧壁设计有0.3mm厚的绝缘阻燃PC衬套，防止电池外壁磨损短路，控制电路板固定在电池仓与正面面板之间，电路板上的调压芯片最高支持75W的功率输出，电路板与显示屏之间采用FPC软板连接，避免硬连接在跌落时出现焊点脱落的问题。主机侧面设计有Micro USB充电接口，接口处做了0.2mm的凸台防水圈，可实现日常泼溅的基础防护，接口旁预留了0.8mm的泄压孔，孔内贴有防水透气膜，平衡电池仓内外气压的同时，避免液体进入内部。上部搭配的飓风RTA雾化器，采用储油仓与雾化芯分离的结构设计，外仓采用透明PC材质，可直观观察内部烟油剩余量，储油仓容量为4ml，仓壁厚度1.2mm，可耐受常规烟油的腐蚀，同时不会因为日常握持的力度出现变形。雾化芯采用垂直发热结构，发热丝固定在雾化芯底座的两个电极柱上，导油棉从发热丝中间穿过，两端延伸至储油仓的导油槽内，导油槽的开口尺寸设计为1.5mm4mm，既可以保证烟油顺畅供给，也不会因为开口过大出现漏油的问题。雾化器的吸嘴采用PEEK材质，隔热性能优异，连续高频使用时不会出现烫嘴的问题，吸嘴与雾化器顶盖采用插拔式连接，方便拆卸清洁。整机的总高度控制在135mm左右，主机段的截面尺寸为22mm38mm，雾化器直径为22mm，

　　装配后整体重心在主机段中部偏上10mm的位置，单手握持时不会出现头重脚轻的倾覆感。在结构设计的公差匹配上，主机顶部的510接口弹性电极突出高度为1mm，可适配电极突出长度在0.5mm-1.2mm范围内的不同规格雾化器，避免出现装配后电极接触不到位或者顶坏雾化器电极的问题。主机外壳采用锌合金压铸成型，表面做磨砂喷塑处理，耐磨性能优于普通塑料外壳，日常使用中不容易留下划痕，外壳的拼接缝隙控制在0.1mm以内，既提升外观质感，也能减少灰尘进入机身内部的概率。在散热设计上，主机的控制芯片位置对应的外壳处设计有密集的0.3mm散热孔，芯片与外壳之间贴有0.5mm厚的导热硅胶片，可将高功率输出时芯片产生的热量快速传导到外壳散出，

　　避免芯片过热触发保护。雾化器与主机连接的位置，设计有0.2mm的隔热垫片，避免雾化器连续工作时产生的热量传导到主机外壳，导致握持位置温度过高。这类设备的实际使用场景以日常个人手持使用为主，因此结构设计上除了满足功能需求，还充分考虑了日常携带的抗摔性能，主机内部的电路板四个角都设计有硅胶缓冲垫，1.2米高度自由跌落至水泥地面时，电路板不会出现硬冲击导致的元器件脱落，电池仓的接触电极采用镀金弹簧结构，跌落时不会出现电池瞬间断电的问题。在装配逻辑上，整机采用模块化设计，主机的外壳通过底部两颗M1.6的十字螺丝固定，拆开底部螺丝即可取出内部的电池仓与电路板组件，方便后期的维修与元器件更换，雾化器的各个部件也都采用螺纹或者插拔连接，不需要专用工具即可完成拆解清洁，降低用户的日常维护成本。
