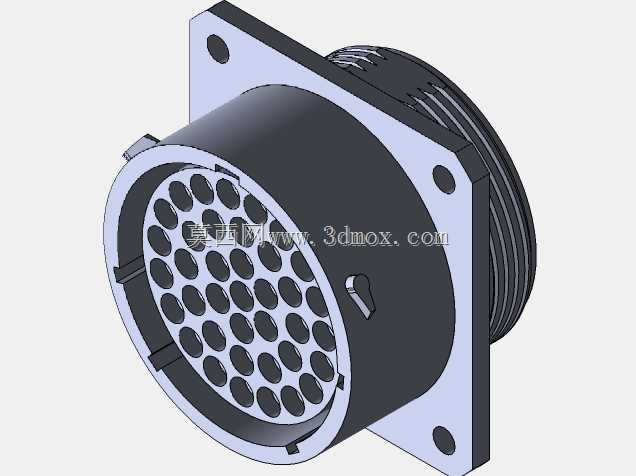

多芯方形法兰安装圆形电连接器结构

　　这款多芯电连接器采用方形法兰盘安装结构，主体为圆形插合界面，主要应用于工业通讯设备、测试仪器、轨道交通车载信号系统、工业控制机柜内部的信号与小功率电源传输场景，在需要频繁插拔维护、多通道信号并行传输的设备链路中承担物理连接与信号导通作用，可在常规工业环境下实现多线路的快速对接与分离，避免单路接线的繁琐操作与错接风险。从结构设计来看，法兰盘上预留四个对称分布的安装通孔，可通过螺栓直接固定在设备面板或舱壁上，安装时法兰盘与安装面贴合，能承受一定的插拔外力，不会因反复插拔导致连接器本体移位；插合端面设计有定位键槽，可实现插头与插座的盲插对位，避免插合时插针与插孔错位造成的接触件损伤，同时具备防误插功能，不同键位的同规格连接器无法错插，

　　适配多组同型号连接器密集排布的安装场景。接触件采用高密度排布方式，在有限的圆形截面内布置了数十个接触点位，可同时传输多路差分信号、开关量信号与低压直流电源，大幅缩小了多线路连接所需的面板开孔尺寸，适配设备小型化、集成化的设计趋势；连接器尾部带有外螺纹结构，可配套电缆夹或尾部护罩，实现接入电缆的固定与密封，减少电缆晃动对接触件尾部焊接点的应力拉扯，提升连接可靠性。设计过程中优先考虑了接触件的同心度与插合间隙，插合界面的接触件孔位严格按照等间距环形排布，保证每一个接触件的插拔力均匀一致，避免个别孔位插拔力过大导致的接触件退针问题；外壳采用金属材质，可实现基础的电磁屏蔽效果，减少外部电磁干扰对内部传输信号的影响，

　　同时具备一定的机械防护能力，可承受常规的磕碰与挤压。安装边界方面，方形法兰的对角安装孔距适配常规工业面板的开孔标准，法兰厚度控制在合理范围，不会占用过多设备内部的安装空间，插合端的伸出长度较短，在插头插合后整体突出面板的尺寸可控，适配设备内部走线空间紧张的布局场景；连接器的整体外径与同规格军标连接器尺寸兼容，可直接替换现有设备上的同安装尺寸连接器，无需修改原有面板开孔与安装结构，降低设备改型的设计成本。在实际选型应用中，这类高密度多芯连接器常用于需要集中传输多路信号的设备接口，比如工业相机的信号与供电集成接口、测试仪器的信号采集接口、通讯基站内部的板间连接接口，相比多个单路连接器组合的方案，单只多芯连接器的安装效率更高，

　　面板占用面积更小，后期维护时可实现整体插拔，大幅提升设备的组装与维护效率。建模过程中对接触件的排布间距、法兰安装孔的位置度、定位键的尺寸公差都做了精准还原，可直接用于设备面板开孔的干涉检查、安装布局模拟，也可作为同类型连接器选型时的尺寸参考，帮助结构工程师在设计阶段提前确认连接器的安装空间、走线空间与插合操作空间，避免后期样机组装时出现安装干涉、插拔操作空间不足的问题。
