标准直齿圆柱传动齿轮结构设计

　　在各类机械传动系统的布局中，直齿圆柱齿轮始终是平行轴间动力传递最基础也最可靠的执行元件，从普通的小型输送线驱动端、台式钻床的主轴变速机构，到轻工设备的进给单元、通讯配套工装的调节机构，只要存在平行轴间定传动比动力传输的需求，这类齿轮都能凭借自身的结构特性稳定承担载荷传递的作用。不同于斜齿或人字齿轮的轴向力附加问题，直齿轮的轮齿方向与齿轮轴线完全平行，啮合过程中不会产生额外的轴向分力，支撑端的轴承选型无需额外考虑轴向载荷补偿，能有效简化支撑结构的设计复杂度，降低整套传动机构的装配与维护成本。

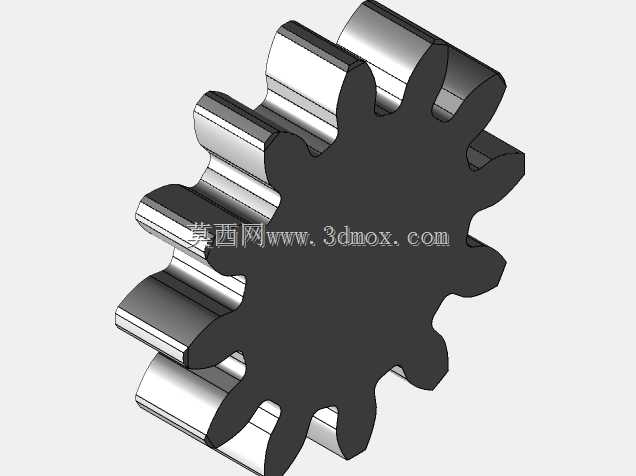

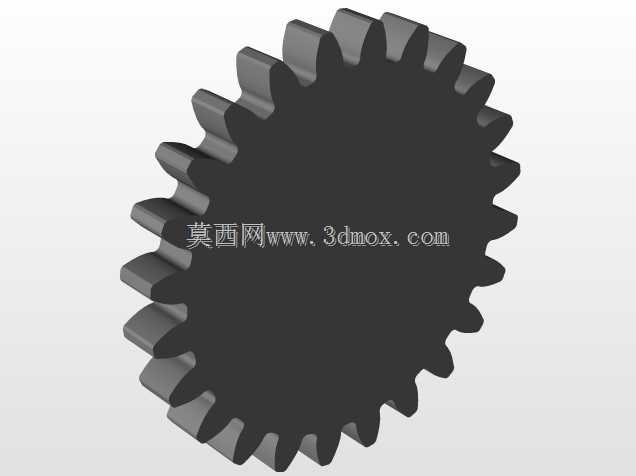

　　从实际设计逻辑来看，这款直齿轮的齿形采用标准渐开线轮廓，齿向无螺旋角偏移，啮合过程中轮齿沿全齿宽方向同时进入与退出啮合，瞬时传动比保持恒定，不会出现斜齿轮啮合时的轴向窜动倾向，尤其适合转速中等、传动平稳性要求适中、安装空间轴向尺寸受限的传动场景。设计过程中首先需要匹配配对齿轮的模数、压力角、齿数参数，保证啮合侧隙处于合理区间，既不能因为侧隙过小出现卡齿、运转发热抱死的问题，也不能因为侧隙过大导致传动回程误差超标，影响终端执行件的动作精度。

　　齿轮的轮毂部分采用等直径实心圆柱结构，中心开设的安装孔与传动轴采用过渡配合，通过键槽实现周向固定，避免动力传递过程中齿轮与轴出现相对滑转。轮缘与轮毂之间的辐板采用整体实心结构，没有多余的减重开孔，这一设计主要考虑中小模数齿轮的加工便利性，整体铣削成型的零件刚性更好，在承受短时冲击载荷时不会出现辐板变形导致的齿形错位，适合载荷波动不大但运行可靠性要求高的工况。齿宽尺寸的设定充分考虑了安装时的轴向窜动余量，实际有效啮合宽度比配对齿轮的齿宽略窄2-3mm，能避免装配时轴向位置偏差导致的轮齿局部偏载，防止齿面局部应力集中引发的过早点蚀或磨损。

　　在安装边界层面，齿轮的齿顶圆直径严格按照配对传动的中心距要求核算，保证装配后两齿轮的齿顶与对方齿根之间保留标准顶隙，既可以储存少量润滑脂改善啮合面的摩擦条件，也能避免轮齿受热膨胀后出现顶齿卡滞。齿轮的端面与轴肩、锁紧挡圈的贴合面保持较高的平面度，装配后齿轮端面与轴线的垂直度公差控制在合理范围内，防止运转过程中出现轮齿一端接触一端脱开的偏载问题。实际应用中，这类直齿轮常被用于开式传动或者半封闭的润滑箱体内，开式使用时需要定期在齿面涂抹润滑脂降低磨损，封闭箱体内使用时可以配合润滑油飞溅润滑，适配的转速范围覆盖每分钟几十转到上千转的常规工业传动场景，能稳定传递额定范围内的扭矩，不会出现打滑或者传动比失准的问题。

　　从加工实现的角度看，这款直齿轮的结构没有复杂的异形曲面，普通滚齿机或者铣床即可完成齿形加工，齿部经过常规调质处理后就能获得足够的芯部韧性与齿面硬度，能应对日常传动中的接触应力与弯曲应力，不需要额外的渗碳淬火等复杂热处理工序，加工成本可控，备件替换时的测绘与复刻难度低，非常适合通用机械的常规传动场景使用。在通讯类工装的微调机构里，这类直齿轮还能配合齿条实现直线运动与旋转运动的转换，手动调节时的啮合手感清晰，定位精度能满足工装的位置调节需求，不会因为齿侧间隙过大出现调节空程超标的问题。
