15mm法兰安装式牛眼球头万向脚轮结构

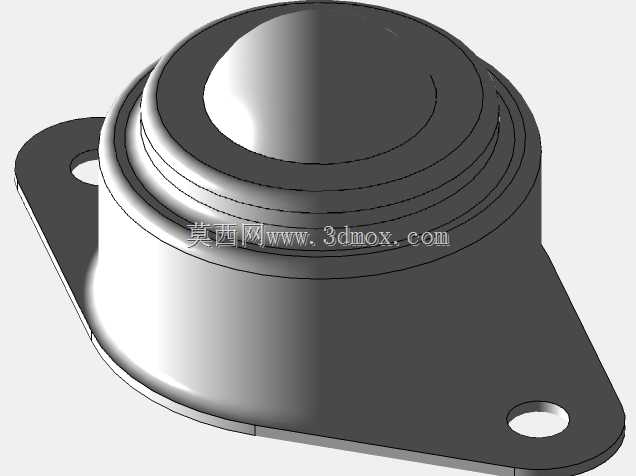

　　这款15mm球头牛眼轮属于轻载型万向滚动支撑部件，在轻工输送线、电子装配工装板、小型物料周转台、检测治具台面的应用场景中十分常见，核心作用是为被承托物件提供全向无阻碍的水平滑移支撑，相比定向滚轮，它不需要调整轮体朝向就能实现任意方向的位移，在需要频繁调整物料位置的工位上，能大幅降低推移物料所需的推力，减少操作过程中的卡顿感。从结构设计来看，这款脚轮采用菱形法兰安装座设计，座体上预留两个对称的安装通孔，安装时不需要在安装面加工复杂的沉台结构，直接通过螺栓穿过通孔锁紧在设备台面或机架底部即可，安装边界清晰，两个安装孔的中心距适配常规轻载工装的安装孔位标准，不会出现孔位错位无法装配的问题。主体承托结构采用阶梯式压装外壳，

　　外壳从安装座面向上逐级收窄，最终包裹住内部的钢球承载座，这种阶梯结构一方面可以提升外壳的结构刚性，避免受侧向冲击时外壳发生形变卡滞钢球，另一方面可以在外壳与钢球的配合缝隙处形成多层挡尘结构，减少车间环境中的粉尘、细小碎屑进入滚动配合面，延长内部滚动体的使用寿命。顶部的15mm直径钢球作为主要承载接触面，球面经过精磨处理，表面粗糙度控制在合理区间，既保证滚动时的顺滑度，又不会因为表面过于光滑导致承托物件出现不必要的滑移，钢球与内部支撑球窝之间布置有密集的小直径钢珠作为滚动介质，将钢球转动时的滑动摩擦转化为滚动摩擦，大幅降低转动阻力，即使承托面上放置的是较重的工装治具，也能轻松推动转向。在实际选型应用中，这类小尺寸牛眼轮通常会成组布置，

　　单轮承载能力适配轻载工况，一般在单轮承载5-10kg的场景下使用，多轮均匀布置在工装板底部时，可以承载总重几十公斤的物料或治具，不会出现轮体变形、转动卡滞的问题。设计这类三维模型时，需要重点关注几个核心尺寸的配合：首先是安装座的底面平面度，若底面平面度超差，安装后轮体会出现倾斜，导致钢球无法完全接触承托面，出现个别轮体悬空不受力的情况，长期使用会导致受力集中的轮体过早损坏；其次是钢球的伸出量，伸出量过大容易导致钢球受侧向力时从外壳中脱出，伸出量过小则会让外壳边缘与承托面发生摩擦，阻碍轮体的万向转动；另外安装孔的位置度也需要严格控制，两个安装孔相对于主体中心的对称度偏差需要控制在较小范围内，否则批量安装时会出现孔位对不齐的问题，

　　增加现场装配的调整工作量。从使用场景的适配性来看，这款脚轮不适合在有大量焊渣、铁屑的焊接工位使用，因为金属碎屑一旦进入钢球与外壳的缝隙，很容易嵌在滚动配合面之间，导致钢球转动卡滞，甚至刮花钢球表面，它更适合电子装配、轻工包装、实验室检测台这类环境相对洁净的工况，在这些场景下，轮体的维护周期更长，转动顺滑度可以长期保持稳定。另外在结构设计时，外壳的边缘做了小圆弧过渡处理，没有尖锐的棱角，避免安装和使用过程中划伤操作人员或刮损接触的物料表面，安装座的厚度经过合理设计，既保证足够的安装刚性，不会在锁紧螺栓时出现座体变形，又不会因为厚度过大增加不必要的整体高度，占用过多的设备安装空间。整体结构没有多余的复杂零件，所有零件都采用常规的机加工或冲压工艺即可生产，制造成本较低，适合批量应用在各类需要万向滑移支撑的工装设备上，建模过程中需要准确还原各零件的配合公差，尤其是钢球与内部球窝的配合间隙，间隙过大会导致钢球晃动，承载时出现异响，间隙过小则会导致钢球转动阻力过大，失去万向顺滑的特性。
