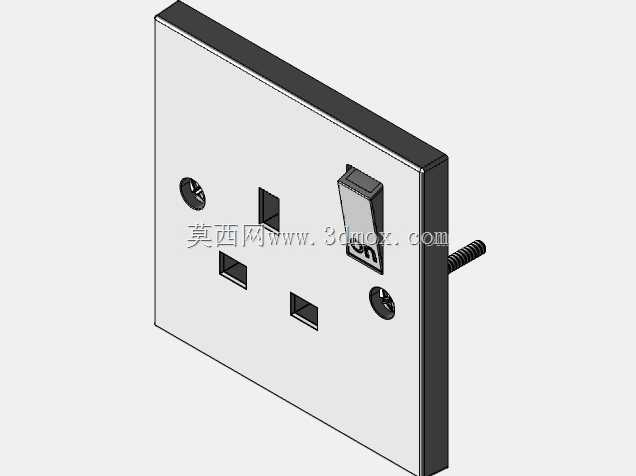

带开关控制的英式墙面电源插座结构设计

　　这款带独立开关的英式墙面电源插座，主要适配民用住宅、商业办公空间、工业配套值班室等场景的墙面强电取电需求，区别于无开关款插座，它无需频繁插拔插头即可切断对应回路供电，既减少插头插套的磨损频次，也能降低待机电器的空载能耗，在长时间不使用外接电器时，直接拨动面板上的翘板开关即可断电，不用反复插拔插头带来的机械损耗。从结构设计逻辑来看，整体采用86型标准安装底盒适配尺寸，面板为方正直角造型，边缘做了极小的倒角处理，既保证安装后与墙面贴合的平整度，也避免尖锐边角带来的磕碰风险。面板上的插孔布局严格遵循英式BS1363标准规范，三个方形插套孔呈等腰三角排布，对应英式插头的三个方脚插针，接地插套位于上方居中位置，零火线插套对称分布在下方两侧，

　　插孔的开孔尺寸与插套的夹持弹力经过匹配设计，既能保证插头插入后的接触可靠性，避免接触电阻过大引发的发热问题，也不会因为夹持力过大导致插拔手感过于生涩。面板上集成的翘板开关位于插孔区域的右上方，开关按键的凸起高度略高于面板平面1.5mm左右，按键表面做了防滑纹理处理，手指按压时的行程清晰，通断反馈明确，开关内部的触点采用银合金材质，可承载13A额定电流下的通断操作，满足常规大功率电器的通断需求。面板的两个固定孔位分别位于对角位置，隐藏式设计在面板盖板下方，安装时先将底座固定在预埋的86型底盒上，调整水平度后再扣合面板盖板，保证外观的整体性，不会露出固定螺丝影响美观。安装边界方面，插座底座的深度适配常规50mm深度的标准预埋底盒，

　　接线端子位于底座背部，采用压线式接线结构，可容纳最大4平方毫米的铜芯导线接入，端子的压紧螺丝做了防脱落设计，避免安装时螺丝掉落进底盒内部增加施工难度。面板与底座的配合采用卡扣式连接，卡扣的配合间隙控制在0.2mm以内，既方便后期维护拆卸，也能避免灰尘、飞溅的水渍从配合缝隙进入插座内部，提升日常使用的安全性。从实际使用的角度考量，这款插座的插套组件采用锡磷青铜材质一体冲压成型，没有拼接焊点，导电性能与结构强度更有保障，插套的夹持部位做了圆弧过渡处理，插头插入时能顺着弧面滑入夹持位，减少插套的形变疲劳，长期使用也不会出现松垮接触不良的问题。开关与插套之间的内部连接采用铜条硬连接，省去了内部飞线的结构，降低了内部接线虚接的风险，

　　大电流通过时的载流能力更稳定。面板材质选用阻燃PC料，耐冲击性能好，长期受紫外线照射也不容易发黄变色，适合在室内墙面长期使用。在结构建模过程中，需要重点关注插孔的位置度公差，三个插套孔的相对位置偏差需要控制在0.1mm以内，否则会出现英式插头无法顺利插入的问题，开关按键的摆动间隙也需要合理控制，间隙过小会出现按键卡滞，间隙过大则会出现按键晃动、通断手感不一致的问题。另外面板背部的定位筋需要与底盒的定位槽精准匹配，安装后不会出现面板歪斜的情况，固定孔位的腰型槽设计预留了2mm的水平调整余量，方便安装时微调面板水平度，保证多个插座并排安装时的对齐度。
