轮式移动平台转向驱动模组结构设计

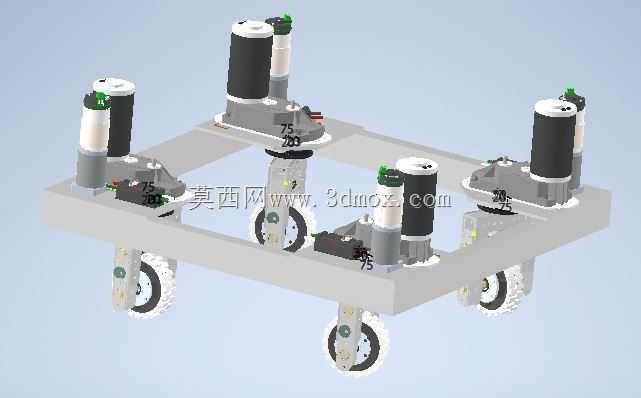

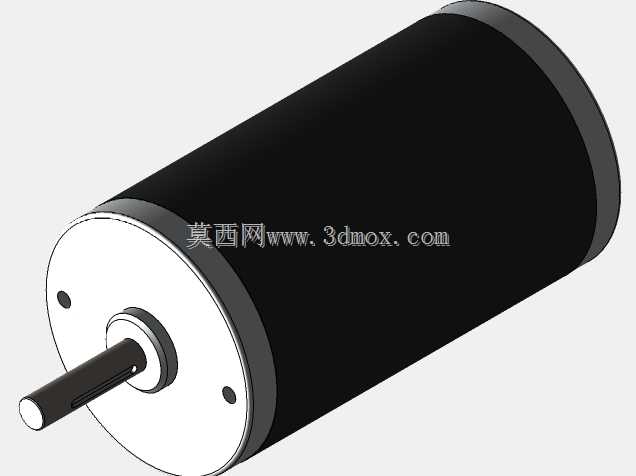

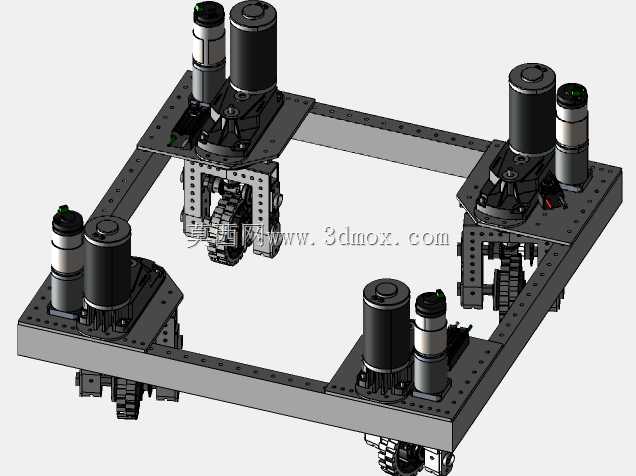

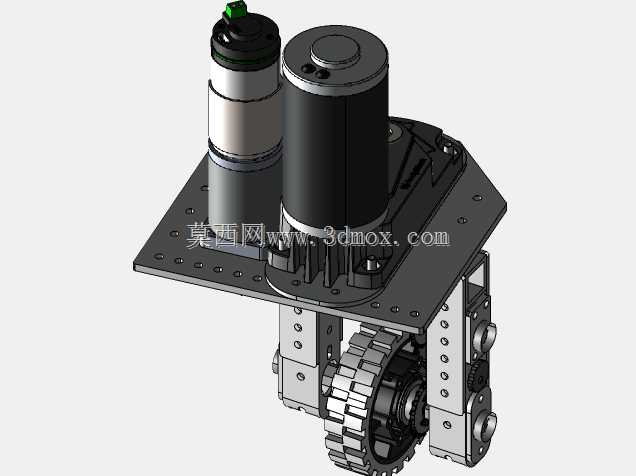

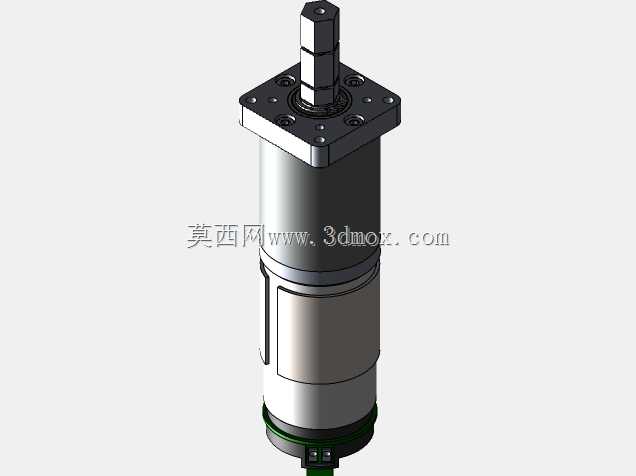

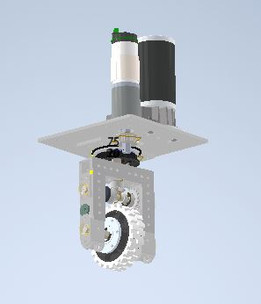

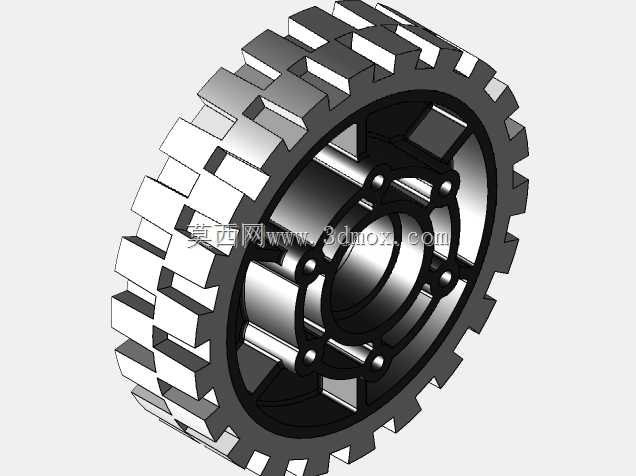

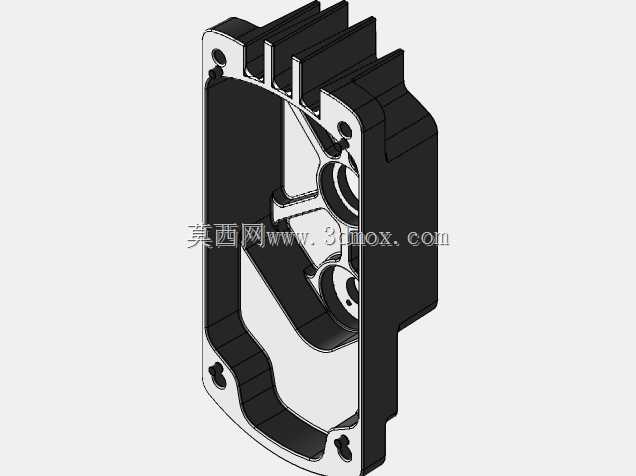

　　该转向驱动模组主要应用于小型轮式移动机器人底盘、竞赛类移动作业平台、轻型AGV转运设备的行走转向系统中，作为底盘行走段的核心执行部件，承担动力输出、行进转向、负载承载的多重功能，区别于传统差速转向结构，该模组采用独立转向+独立驱动的集成式布局，单组模组即可完成对应轮位的动力传递与角度偏转，多组搭配使用时可实现全向移动、原地回转、斜向行进等多种行走模式，适配对转向灵活性要求较高的室内作业、赛事竞技、轻型巡检类移动设备场景。从功能特性来看，模组集成了驱动动力单元、转向传动副、轮组安装位、安装固定板四个核心部分，驱动动力单元竖向布置于安装板上方，通过齿轮啮合结构将动力传递至下方轮组，转向动力同样布置于安装板上侧，

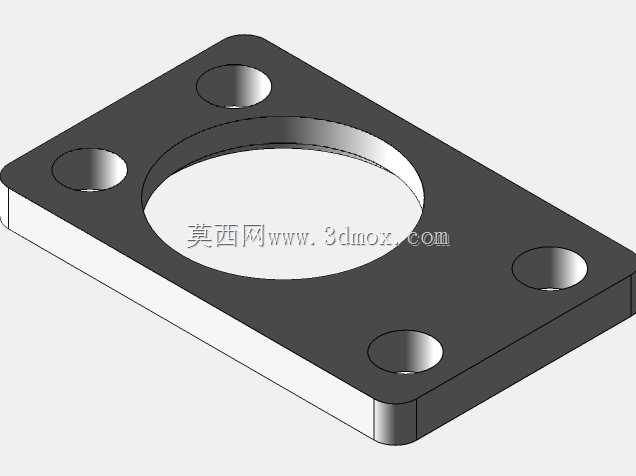

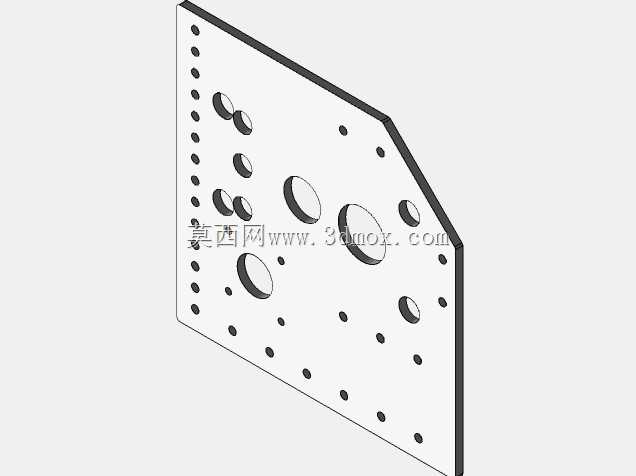

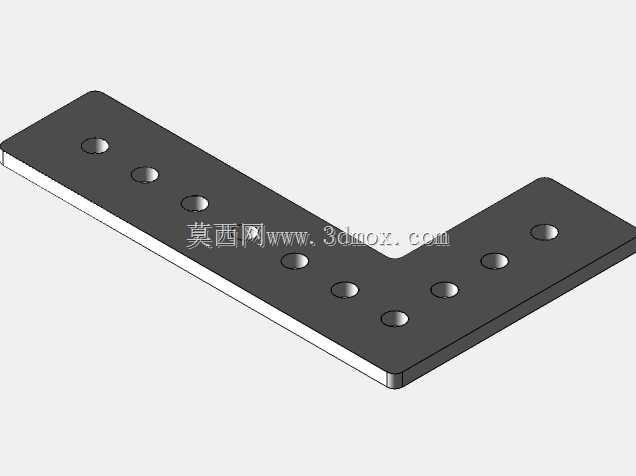

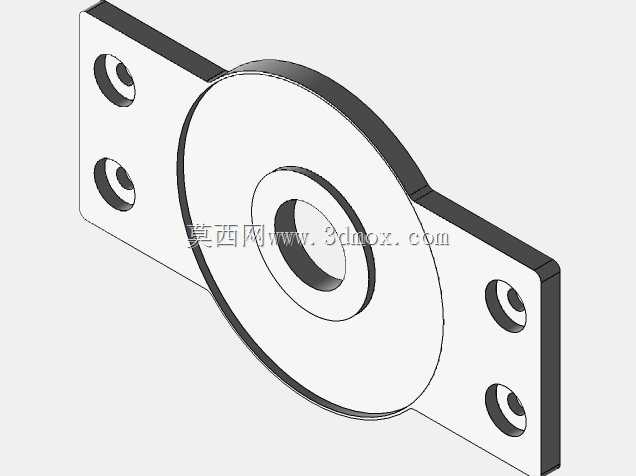

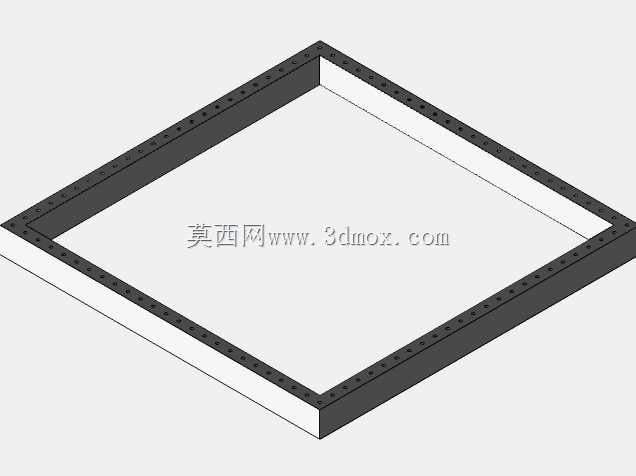

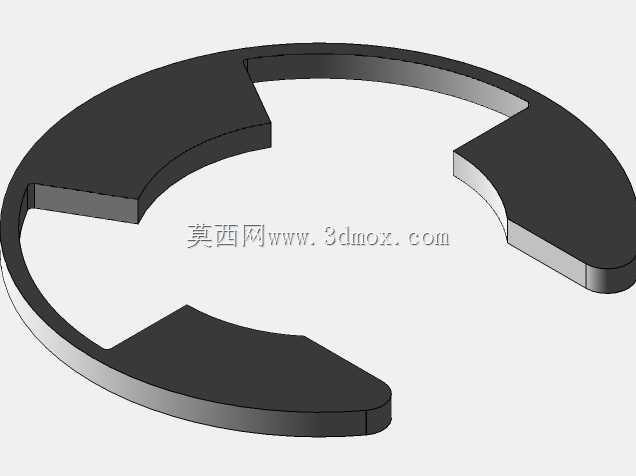

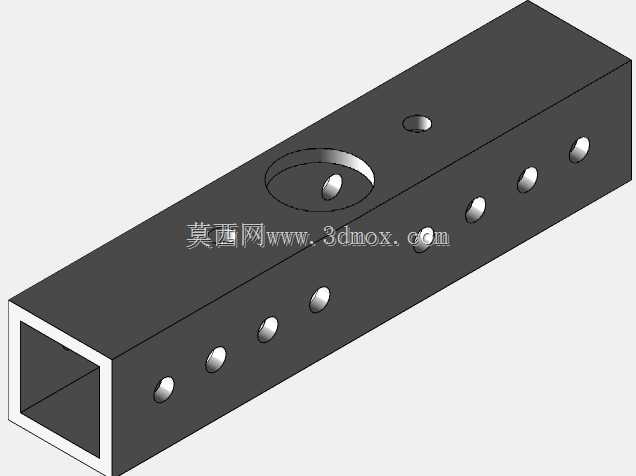

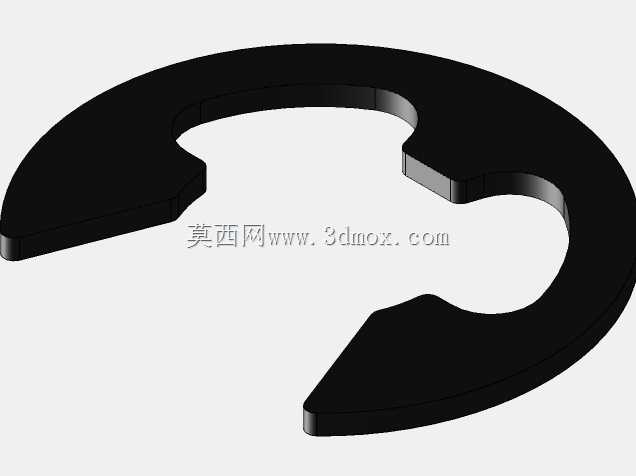

　　通过减速结构带动下方整个轮架组件绕竖直转轴偏转，两个动力单元的输出互不干涉，分别匹配对应减速比来适配轮式行进的扭矩需求与转向动作的转速需求，轮架部分集成了轮轴支撑、轴承限位、传动齿轮定位结构，保证动力传递过程中轮体的径向跳动量控制在合理区间，同时转向过程中整个轮架同步转动，避免传动链路出现相对错位。设计过程中优先考虑了安装边界的适配性，安装板采用平板式结构，预留了对应位置的安装孔位，可直接通过螺栓固定在底盘框架的对应梁位上，不需要额外设计转接支架，安装板上方的两个动力单元的外轮廓尺寸做了紧凑化处理，避免多模组并排安装时出现空间干涉，下方轮架的偏转范围做了机械限位设计，防止转向角度过大导致内部走线缠绕或者传动结构脱开，

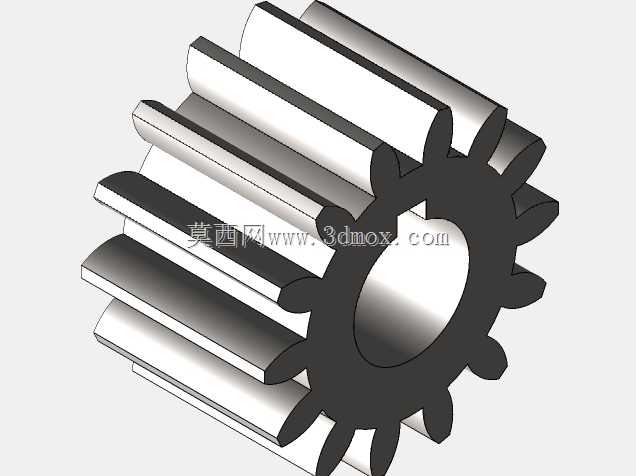

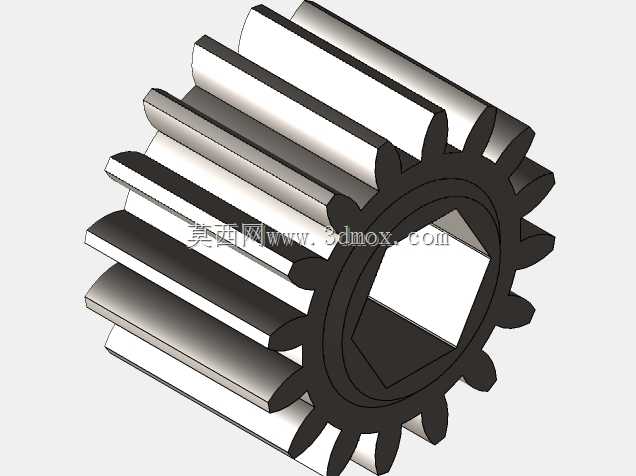

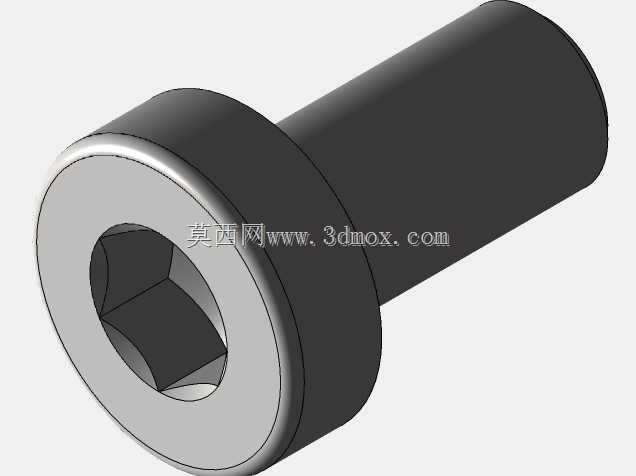

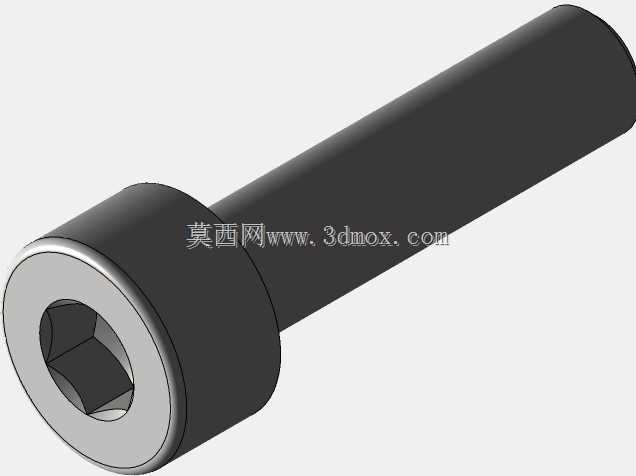

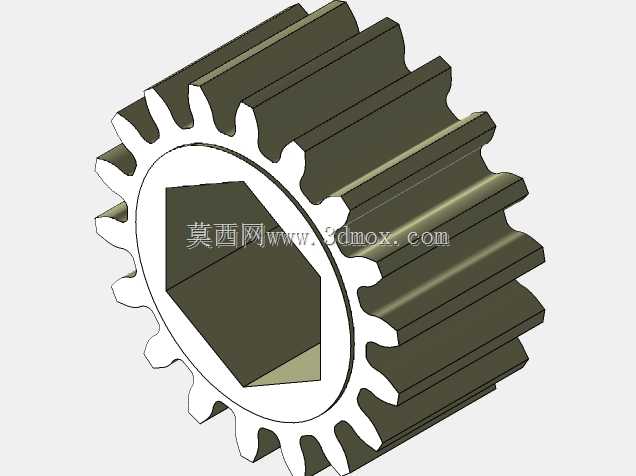

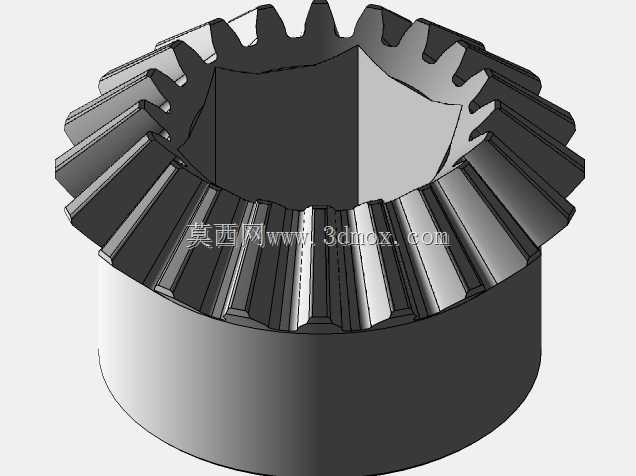

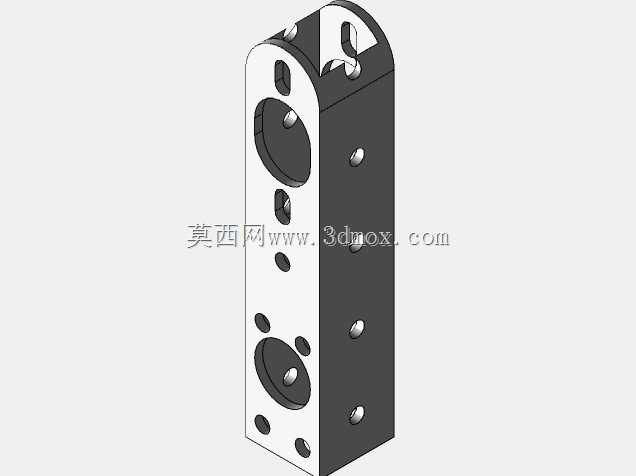

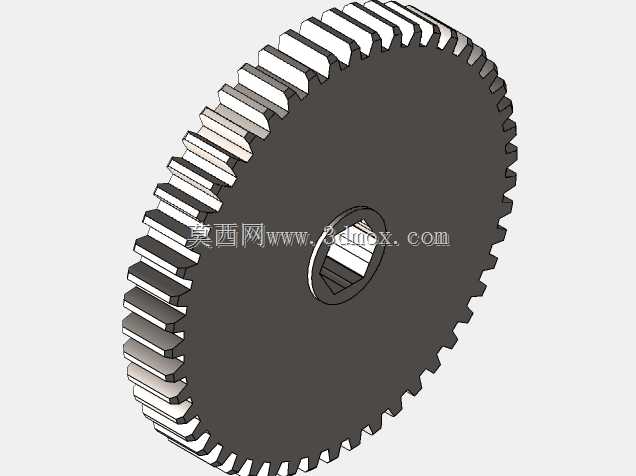

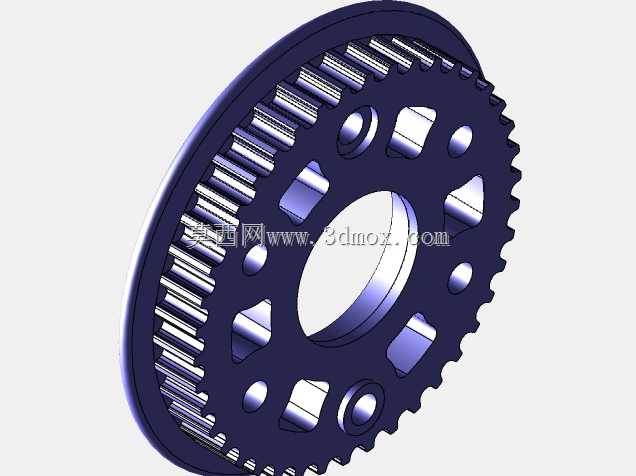

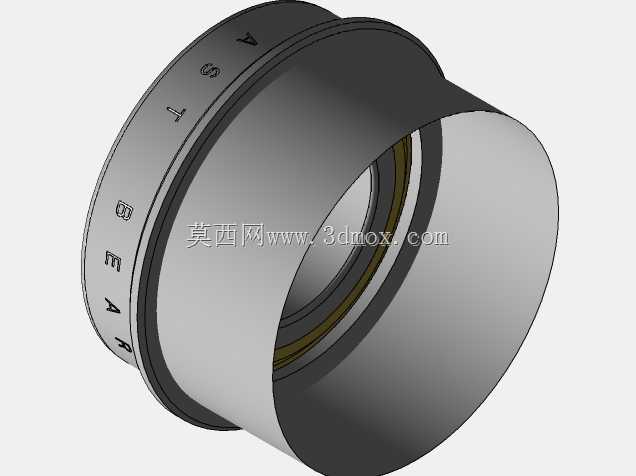

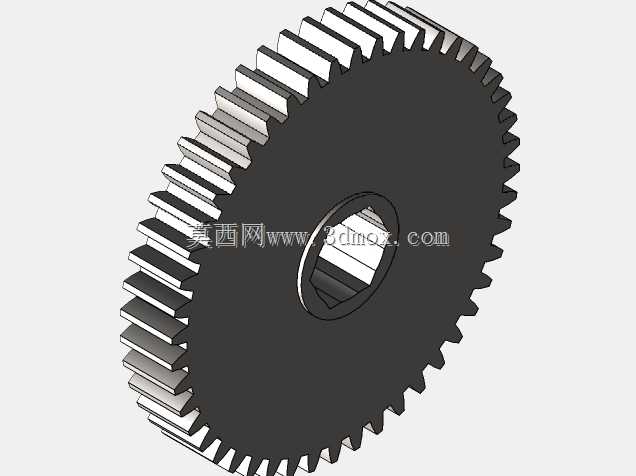

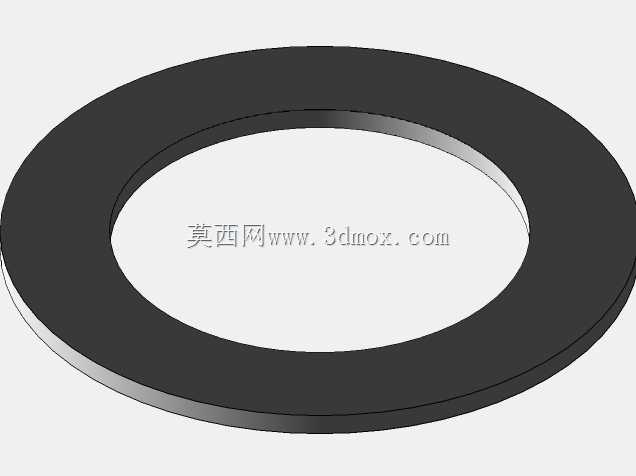

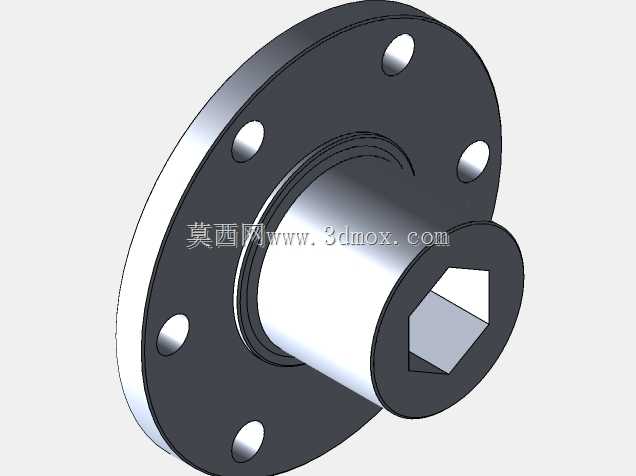

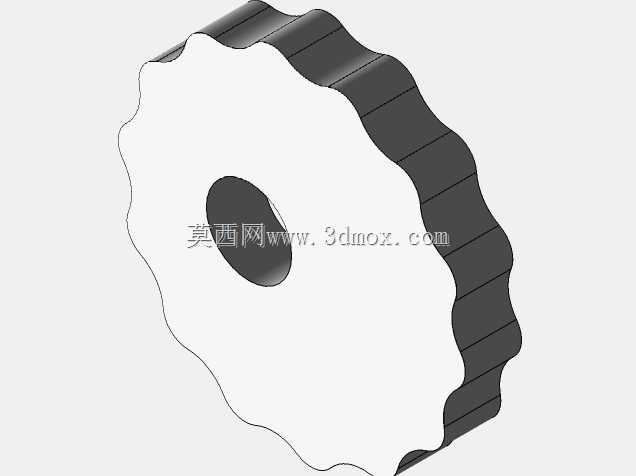

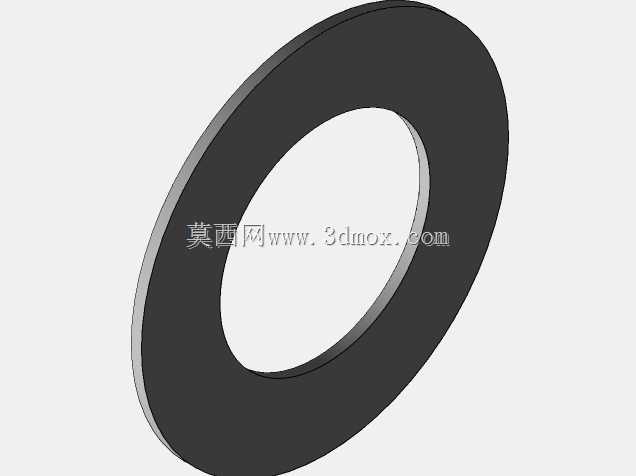

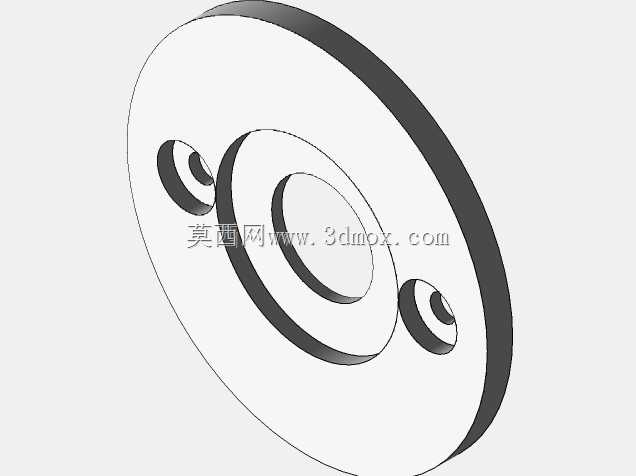

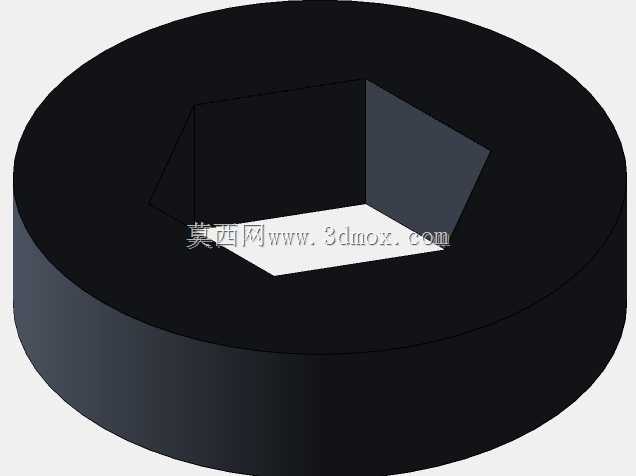

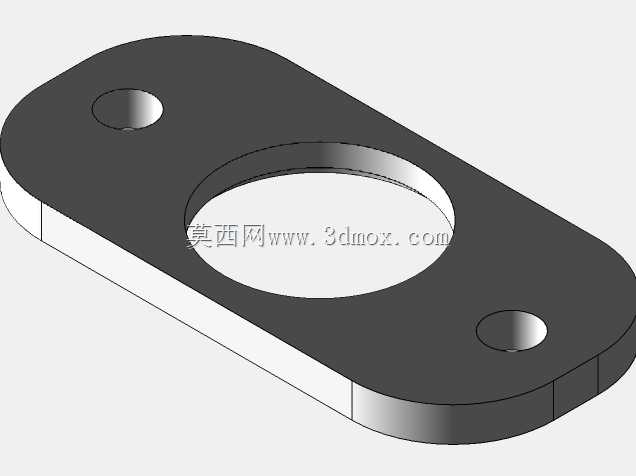

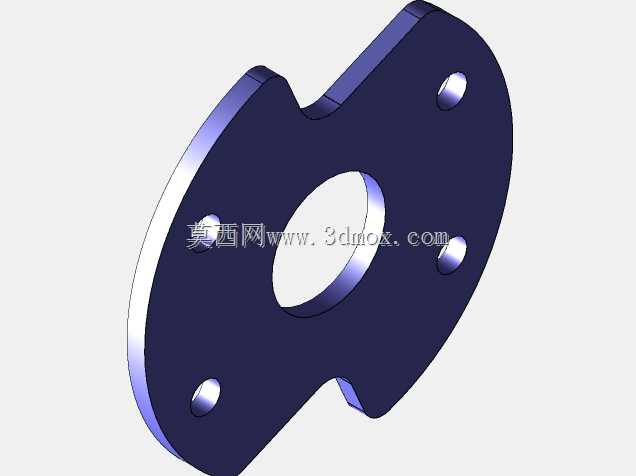

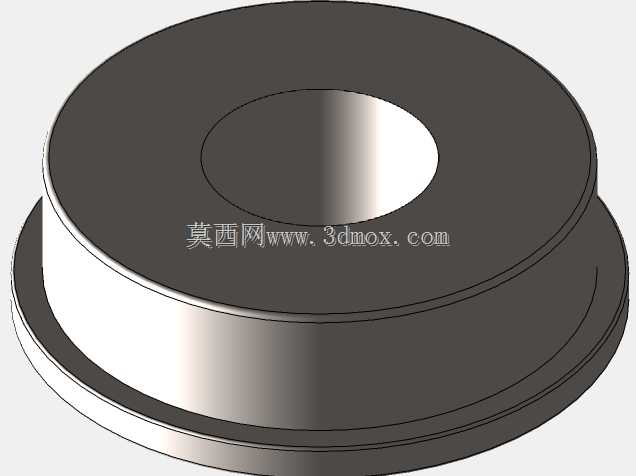

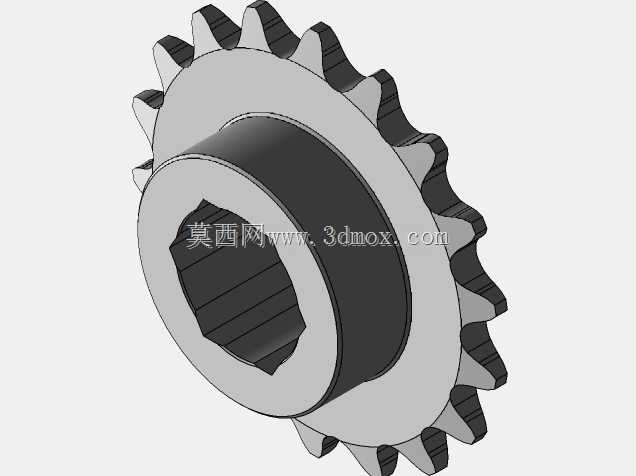

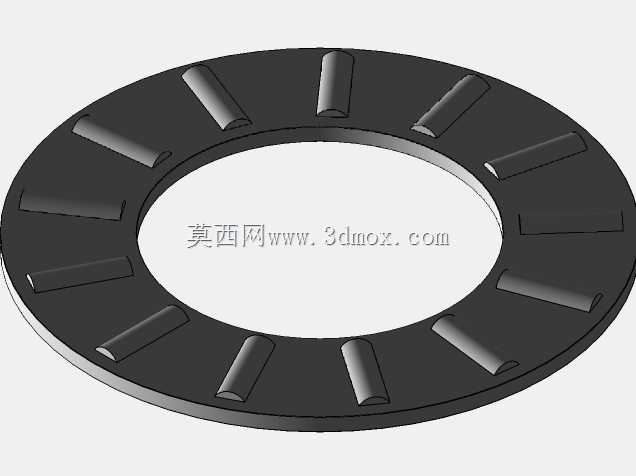

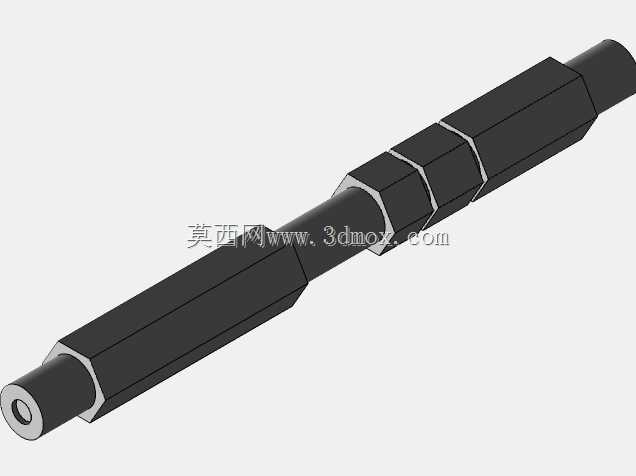

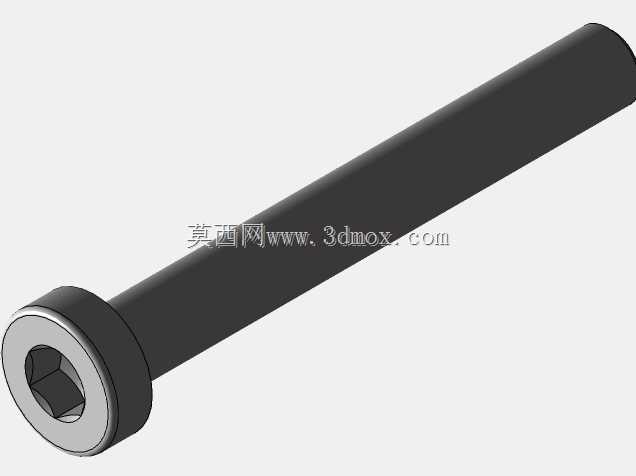

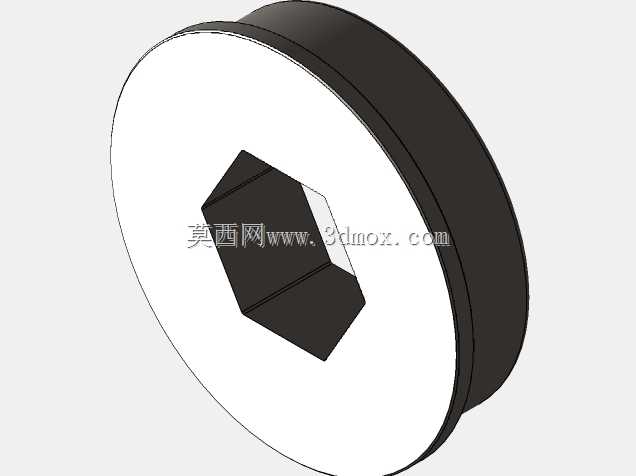

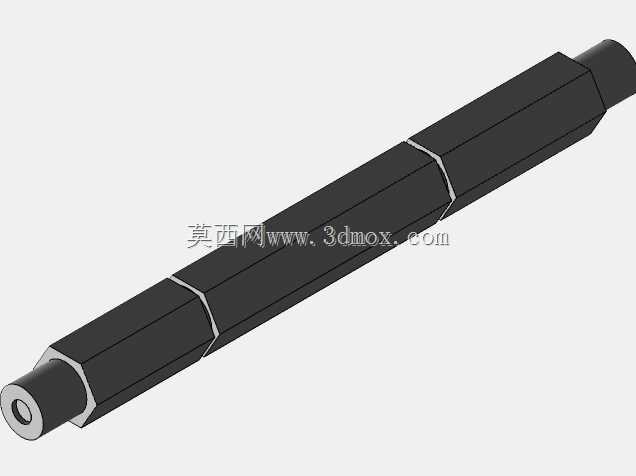

　　轮体的安装位置与安装板下表面预留了足够的间隙，保证轮体在上下跳动、转向偏转时不会与安装板或者底盘其他部件发生剐蹭。从结构细节来看，轮架部分采用多层板叠加定位的方式，将传动齿轮、轴承、轮轴分别固定在对应层级的板件上，每层板件之间通过定位销与螺栓实现紧固，既保证了装配过程中的同轴度精度，也方便后期维护时拆解更换易损件，转向转轴采用空心结构设计，驱动单元的动力传输线路、轮端传感器的走线可从空心轴内部穿过，避免转向过程中线路反复弯折出现疲劳断裂，传动齿轮副采用直齿圆柱齿轮啮合，加工难度低，装配时的中心距公差容忍度高，适合小批量定制类移动平台的加工装配需求，轮轴位置采用双轴承支撑结构，可承受径向与轴向的复合载荷，适配移动平台起步、制动、

　　转向时的冲击力，避免单轴承支撑容易出现的轮体晃动问题。在实际应用选型时，可根据底盘的整体负载、行进速度要求匹配对应参数的动力单元，安装板的孔位可根据不同底盘的梁间距做适应性调整，不需要改动下方的轮架与传动结构，该模组的布局方式也可拓展应用到更大负载的移动平台上，仅需要对应放大传动结构的强度参数、匹配更高扭矩的动力单元即可，相比传统的桥体式转向结构，这种独立转向驱动模组的布置灵活性更高，底盘的离地间隙可通过调整安装板与轮体的相对位置做灵活调整，适配不同通过性要求的应用场景，同时单组模组的故障不会影响其他轮组的动作，后期维护更换时仅需要拆解对应轮位的模组即可，不需要拆解整个底盘的行走系统，大幅降低了运维的时间成本。
