铰接式运动连接摇臂结构件

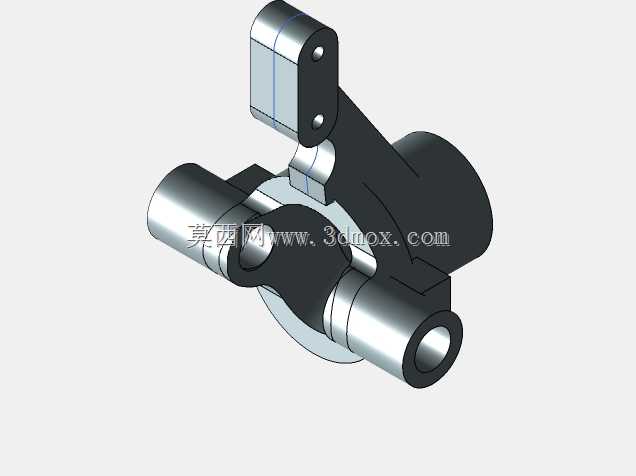

　　该构件属于运动执行端的铰接连接类零件，主要应用在中小载荷的往复摆动传动场景中，常见于轻工自动化设备的连杆传动组、小型专用设备的操作执行端、通讯类设备的角度调节支撑结构中，承担动力传递、运动轨迹约束、相邻部件铰接支撑的核心作用。从结构设计逻辑来看，零件主体采用一体化铸造成型后做机加工精加工的工艺路线，主体的筒状结构为核心安装基准，内孔预留了轴承安装位，可适配标准深沟球轴承或者自润滑铜套，穿装固定转轴后实现整个构件绕固定轴线的旋转自由度，筒身外侧延伸出的两个垂直方向的铰接耳板，分别用于连接动力输入连杆与负载输出端，耳板上的同轴销孔做了铰削精加工，保证连接销轴装配后无卡滞、无多余窜动，耳板与主体筒身的衔接位置做了大圆角过渡处理，

　　避免应力集中导致的交变载荷下断裂问题。从安装边界来看，主体筒的轴向长度控制在适配常规安装座的宽度范围内，外圆面做了粗糙度控制，可直接与安装座的定位孔配合实现径向定位，两端面预留了挡圈槽位，装配轴用挡圈后即可限制整个构件的轴向窜动，不需要额外设计复杂的轴向压紧结构；两个铰接耳板的中心距经过运动学仿真校核，匹配对应传动机构的摆角需求，当动力端带动其中一个耳板做往复摆动时，整个构件绕主体筒的固定轴线转动，带动另一端耳板连接的负载实现设定角度范围内的摆动输出，传动过程中无死点，传动效率在常规润滑条件下可达到90%以上。设计过程中针对零件的受力做了有限元校核，在额定载荷下，耳板与筒身衔接位置的最大应力远低于材料的屈服强度，

　　预留了足够的安全系数，可满足长期往复运动下的疲劳强度要求；零件的外形做了轻量化优化，非配合面的多余材料做了去除处理，在保证结构强度的前提下尽可能降低自身重量，减少运动过程中的惯性冲击，降低驱动端的动力损耗。实际装配时，主体筒内孔先压装适配的轴承或轴套，穿入固定转轴后锁紧在设备安装基座上，两个耳板分别通过圆柱销与对应连杆连接，销轴装配时涂抹润滑脂，减少铰接位置的磨损，日常维护仅需定期在铰接位置补充润滑脂即可，无其他复杂维护需求。该结构的运动轨迹经过反复验证，可实现0到45度范围内的稳定往复摆动，摆动过程中无干涉，相邻部件的运动间隙预留充足，不会出现运动过程中剐蹭周边结构的问题，适合作为标准化的运动铰接模块应用在各类需要小角度摆动传动的设备结构中。
