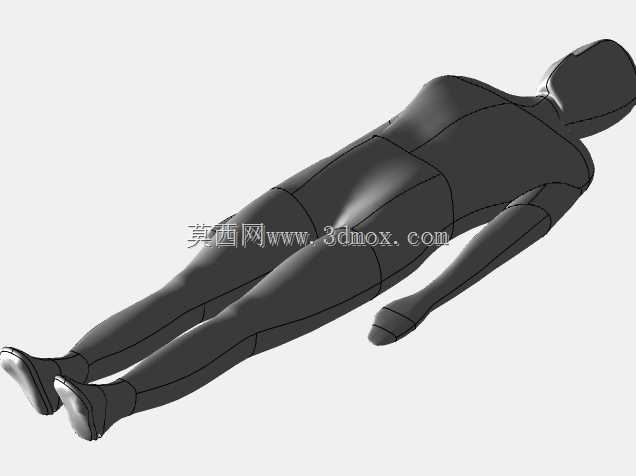

170cm标准成年男性人体三维建模参考

　　在做各类手持通讯终端、穿戴式电子设备、公共操作工位的结构设计阶段，人体尺寸参考是绕不开的核心依据，很多刚入行的结构工程师容易忽略这一点，直接凭经验定设备握持区宽度、操作按键高度、穿戴设备绑带长度，等到手板打样出来才发现握持硌手、操作距离不符合手臂伸展范围、穿戴时贴合度不足，反复改模拖慢项目进度。这套170cm标准成年男性人体模型，就是针对这类人机工程校核场景搭建的，建模时完全参照成年男性人体各部位的标准尺寸比例，从头部轮廓、颈肩衔接、躯干曲线、四肢分段到足部形态，都还原了真实人体的体表轮廓特征，没有做过度的艺术化夸张处理，完全服务于工程设计校核需求。

　　从实际使用场景来看，做手持对讲机、执法记录仪这类随身通讯设备设计时，可以直接将设备模型导入到人体模型的手部位置，模拟自然握持状态下的手指覆盖范围，确认按键布局是否在拇指的舒适操作区间，设备边角是否会顶住掌心造成压迫，设备重量分布是否会让手腕保持自然角度而非过度弯折；做头戴式通讯耳机设计时，可以匹配头部模型的耳廓位置、头围曲线，确认耳罩的包覆范围、头梁的弧度是否适配，不会出现夹头、漏音的问题；做车载通讯终端的中控布局设计时，可以将人体模型调整为标准坐姿，模拟驾驶状态下手臂伸展去触碰屏幕的距离，确认屏幕安装角度是否在驾驶员的舒适视线范围内，操作时是否需要过度侧身影响驾驶安全；做公共区域的紧急通讯对讲装置安装时，可以匹配站立姿态的人体模型，确认设备安装高度是否在成年人的自然抬手操作区间，话筒位置是否对准嘴部高度，避免安装过高导致小个子用户够不到，安装过低需要弯腰操作的问题。

　　模型的外形尺寸严格对应170cm身高成年男性的标准比例，站立状态下总高度1700mm，肩宽控制在380mm左右，手臂自然下垂时指尖距离地面约720mm，坐姿状态下坐高约900mm，大腿水平长度约450mm，这些尺寸都是经过多份人体尺寸统计数据校准的，覆盖了国内成年男性的主流身材区间，做通用型设备设计时完全可以直接作为基准参考，不需要再反复查找零散的人体尺寸数据。建模时对人体各部位做了合理的分段处理，肩、肘、腕、髋、膝、踝这些主要关节都保留了活动调整的空间，可以根据不同的使用场景调整姿态，比如模拟行走时的摆臂姿态、操作设备时的抬臂姿态、坐姿操作时的腿部弯曲姿态，不需要重新调整模型拓扑就能适配不同的校核场景。

　　很多工程师之前做人体校核时，要么找的是艺术化的人体雕塑模型，比例夸张不符合真实人体尺寸，要么是过于精细的医疗人体模型，面数太高导入装配体后拖动旋转卡顿严重，影响设计效率。这套模型在保证轮廓尺寸准确的前提下，做了合理的曲面简化，体表没有多余的细碎特征，整体面数控制在适合工程装配的范围，导入到常用的三维设计软件中不会出现卡顿、破面的问题，和设备模型做干涉检查时也能快速运算，不会因为模型过于复杂导致软件崩溃。模型的体表曲面做了连续顺滑处理，模拟人体皮肤的自然弧度，在做穿戴设备的贴合度分析时，可以准确测量设备内壁和人体体表的间隙，确认绑带的收紧范围、设备的贴合压力是否在舒适区间，不会因为曲面棱角导致间隙计算出现误差。

　　在做设备的包装设计时，这套模型也能发挥作用，比如手持通讯设备的便携腰包设计，可以将模型调整为行走姿态，把腰包装配在腰部位置，模拟行走过程中腰包和腿部、手臂的摆动干涉情况，确认腰包的突出厚度是否会影响手臂自然摆动，腰带的宽度是否能均匀分布重量不会勒腰；做通讯设备的展示支架设计时，可以匹配人体站立时的视线高度，确认支架的倾斜角度是否让用户不用低头就能看清屏幕内容，支架的操作按键位置是否在自然抬手的范围内。

　　需要注意的是，这套模型是标准尺寸参考，针对特定区域人群或者特殊使用场景做设计时，可以在这个基准模型的基础上做比例缩放，比如针对南方市场的设备可以适当缩小尺寸基准，针对北方市场可以适当放大，针对老年用户群体可以适当放大操作按键的间距、降低操作高度，这套模型的分段结构可以快速调整各部位的比例，不需要重新建模就能适配不同的人群定位。相比零散的二维人体尺寸图，三维人体模型可以更直观地呈现空间位置关系，在和工业设计、用户体验部门做方案沟通时，直接导入装配体就能展示设备和人体的匹配状态，比二维图纸更有说服力，也能提前发现很多二维图上注意不到的空间干涉问题，减少后期的改模次数，缩短产品的研发周期。
