七英寸工业PLC面板控制器外观结构设计

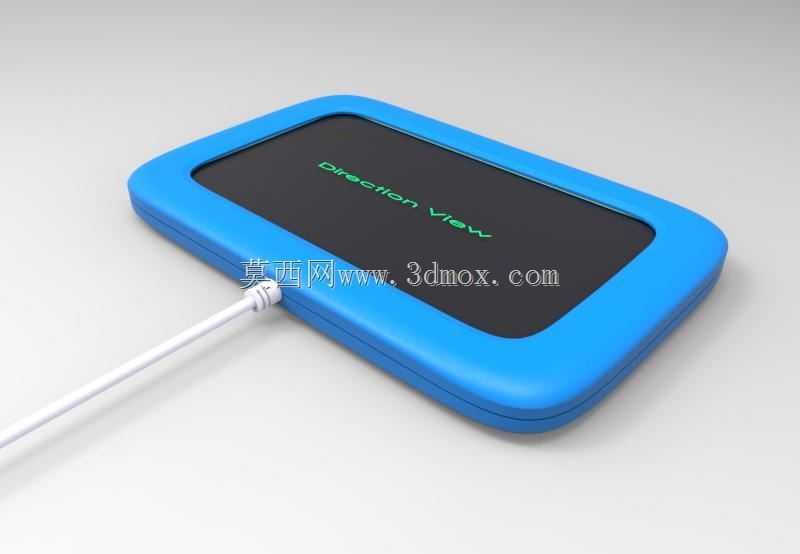

　　这款七英寸规格的面板控制器，主要面向中小型自动化产线的现场操作场景，可直接挂载在设备侧方操作位、移动操作支架上，也可通过配套线材接入固定式控制柜的扩展接口，作为现场调试、参数修改、运行状态监控的交互终端使用。不同于常规嵌装式的大屏工控屏，这款控制器采用带全包软胶边框的一体化壳体设计，边角做了大弧度圆角过渡，壳体边缘的软胶层厚度控制在6mm左右，既可以在现场移动使用时缓冲磕碰冲击，也能在手持操作时提供足够的摩擦力，避免表面湿滑导致设备脱手。

　　从结构设计逻辑来看，这款控制器的核心显示区域采用七英寸的显示面板安装位，面板区域比周边软胶边框下沉1.2mm，安装时可在屏幕与边框的衔接处嵌入密封胶条，满足工业现场常见的防泼溅、防尘要求，适配车间多粉尘、偶尔有切削液飞溅的使用环境。壳体的出线位置设置在短边侧的居中位置，采用标准的USB Type-B接口作为数据与供电的集成接口，接口周边做了局部加厚的结构补强，避免反复插拔线材时导致接口座松脱，出线口的导向槽做了15度的斜角过渡，线材插入后自然向下倾斜，不会因为线材弯折角度过大导致线芯断裂，适配现场经常插拔移动的使用需求。

　　在安装边界的设计上，这款控制器的整体长宽尺寸控制在190mm*120mm区间，整体厚度不超过22mm，既可以搭配配套的壁挂支架固定在设备立柱上，也可以加装可选的手持腕带作为移动操作终端使用，不需要在设备面板上开设大尺寸的嵌装开孔，对于现有设备的改造升级场景十分友好，不需要对原有柜体结构做大规模改动，仅需固定支架、接入通讯线缆即可完成部署。壳体的背面做了均匀分布的内凹加强筋，筋条高度2mm，既可以提升壳体整体的抗形变能力，避免手持按压屏幕时壳体产生过大形变挤压内部电路板，也能在背面形成均匀的空气间隙，帮助内部的主控板、电源模块散热，长时间连续运行时不会出现壳体局部温度过高的问题。

　　功能层面，这款控制器的显示区域覆盖整块黑色面板，可搭配电容触控模组实现触控操作，面板表面预留了丝印标识的位置，可根据不同的设备适配需求印刷品牌标识、功能提示字样，不需要额外开模修改壳体结构。软胶边框与内部硬塑内壳采用二次注塑工艺结合，两者之间没有拼接缝隙，避免粉尘、液体从拼接位置渗入设备内部，防护等级可达到IP54级别，覆盖绝大多数普通工业现场的使用环境要求。不同于金属壳体的工控终端，这款采用软胶包塑的壳体重量控制在300g以内，长时间手持操作不会产生明显的负重感，适合设备调试人员在产线不同工位间移动携带，完成多台设备的参数校准、点位调试工作。

　　在结构细节的处理上，这款控制器的所有边角都做了R10以上的圆角处理，没有尖锐的棱角，既可以避免手持操作时划伤操作人员，也能在设备意外掉落时通过圆角结构分散冲击力，降低壳体开裂、内部元件损坏的概率。屏幕周边的边框宽度控制在18mm左右，预留了足够的空间布置密封结构与内部的固定螺柱，内部电路板通过四个角的M2.5螺柱固定在内壳上，螺柱位置做了局部加厚，避免螺丝锁附时出现柱体断裂的问题。接口位置的内壳部分做了金属衬片预埋，频繁插拔线材产生的外力会通过衬片分散到整个壳体结构上，不会集中在接口的焊盘位置，大幅提升接口的使用寿命，适配工业现场高频次插拔的使用需求。
