多款航空模型常用翼型截面结构设计

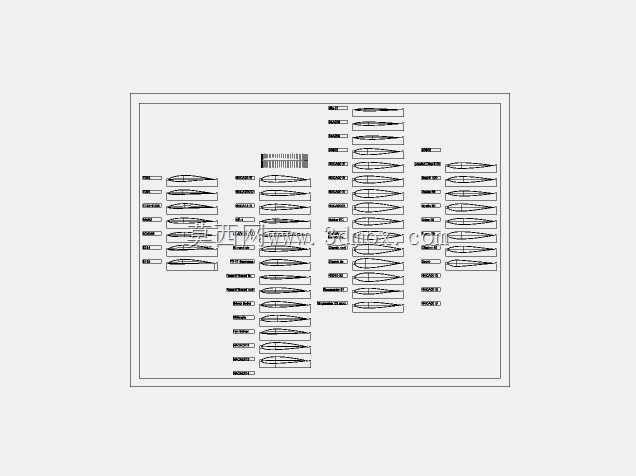

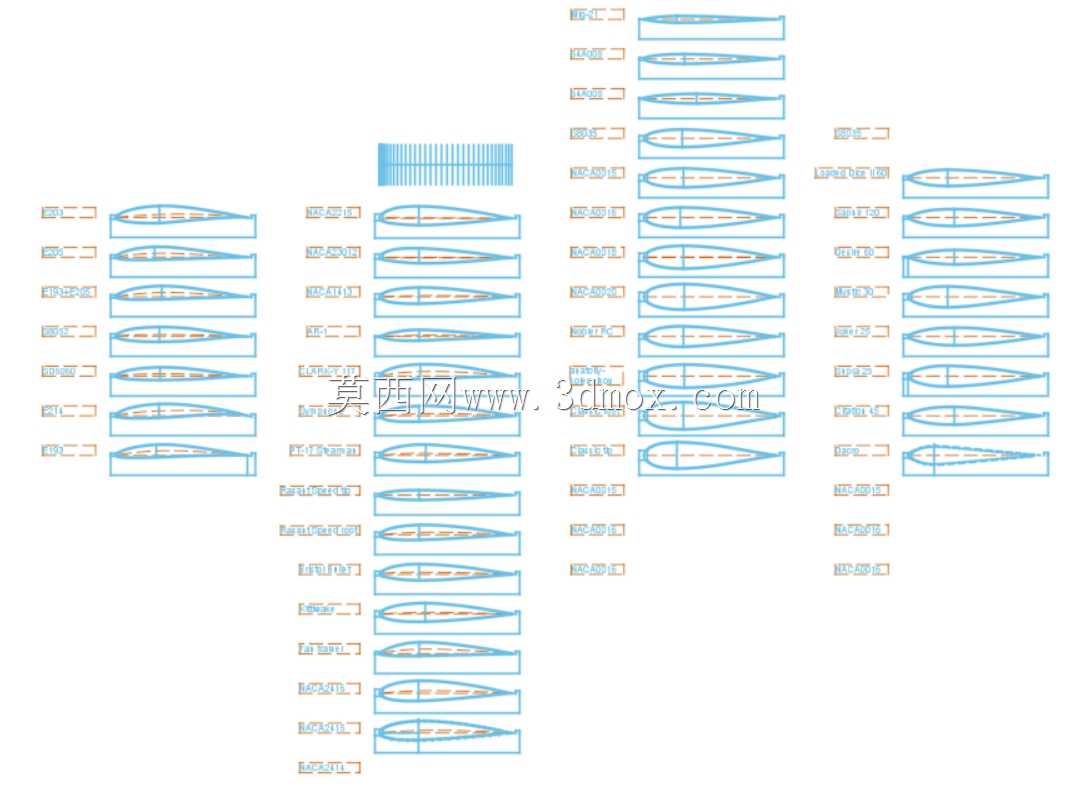

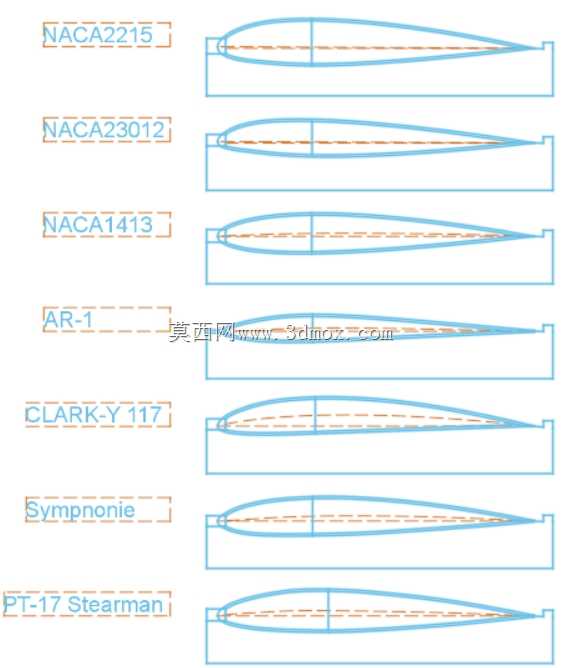

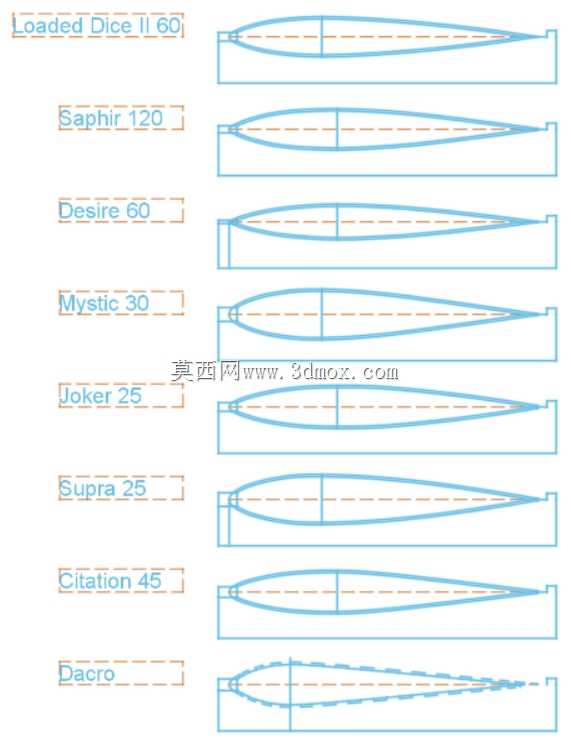

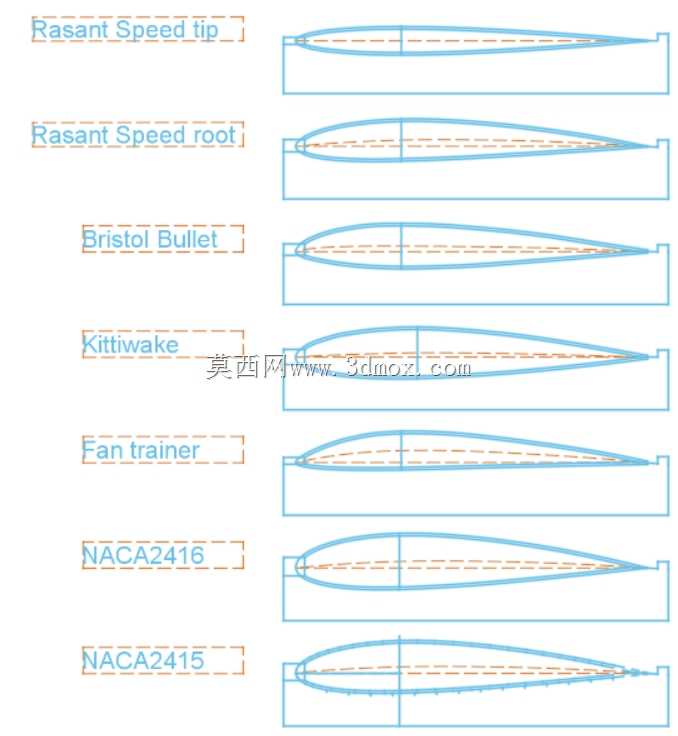

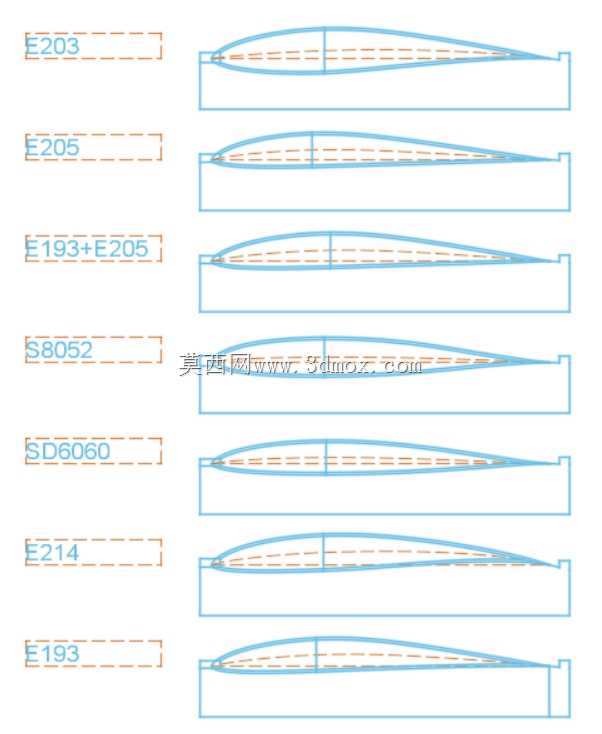

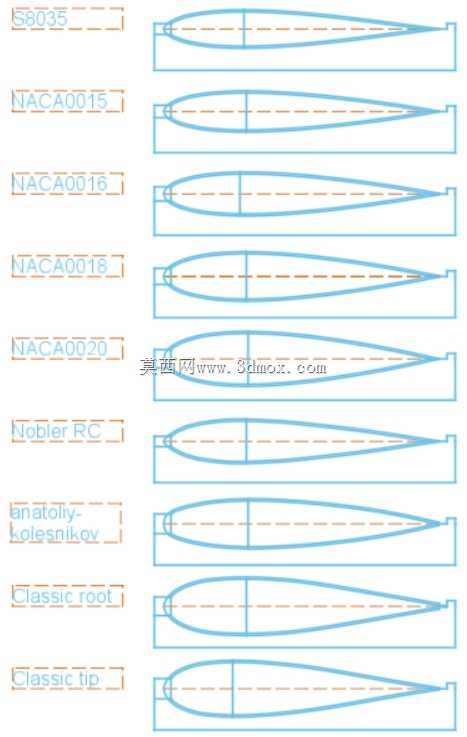

　　这套翼型截面设计集合，覆盖了从慢速休闲航模到高速竞速类模型飞机的常用翼型选型，所有翼型的坐标数据均取自公开的航空翼型数据库，经过曲线拟合校准后形成规整的二维截面轮廓，可直接用于三维建模时的机翼放样操作。在航模设计的实际流程中，翼型的选择直接决定了模型的飞行特性，不同翼型的升阻比、失速迎角、俯仰力矩特性存在明显差异，这套集合里包含的薄翼型适合高速竞速类模型使用，相对厚度较大的翼型则适合低速载重的教练类航模，能够满足不同定位航模产品的机翼设计需求。从设计思路来看，每个翼型截面都保留了准确的翼型弦线基准，建模时可以直接将弦线作为机翼的安装基准线，对齐机身的水平基准面即可完成机翼的初始定位，不需要额外做基准转换。

　　每个翼型的轮廓曲线都做了连续性校验，曲线的曲率变化平滑，没有出现拐点或者断连的情况，放样生成机翼曲面时不会出现曲面褶皱或者曲率突变的问题，能够直接导入各类三维建模软件进行后续的结构设计。在实际的航模制作场景中，这些翼型截面可以直接作为机翼肋板的切割轮廓，不管是采用激光切割轻木材料，还是采用3D打印制作机翼骨架，都可以直接提取截面轮廓生成加工路径，不需要重新绘制翼型曲线。针对不同翼型的安装边界，每个截面都标注了相对弦长的厚度位置，最大厚度位置从弦长的25%到40%不等，设计机翼结构时可以根据最大厚度位置布置翼梁的安装位，保证翼梁能够穿过翼型的最大受力区域，提升机翼的整体结构强度。部分低速翼型的后缘部分做了适当的厚度补偿，

　　避免实际加工时因为后缘过薄出现材料强度不足的问题，同时保留了翼型的气动外形精度，不会因为工艺补偿明显影响翼型的气动表现。在航模设计的选型阶段，设计人员可以直接调用这套翼型截面，快速生成不同翼型的机翼三维模型，通过仿真或者试飞对比不同翼型的飞行表现，不需要从零开始绘制每个翼型的轮廓曲线，能够大幅缩短航模产品的前期设计周期。对于固定翼航模的设计来说，翼型的准确性是保证飞行性能的基础，这套翼型截面在拟合过程中对原始坐标点做了光顺处理，既保留了原始翼型的气动特性，又避免了原始坐标点因为测量误差带来的曲线凹凸问题，生成的机翼曲面质量更高，后续做结构拆分或者模具加工时都能获得更好的曲面精度。在安装适配性方面，所有翼型的弦长基准统一，

　　对比不同翼型的性能差异时可以保持弦长、展长等参数一致，只更换翼型截面即可完成变量控制，方便设计人员快速完成翼型选型的对比测试。针对电动滑翔机类的航模产品，其中的低阻翼型截面能够有效降低滑翔时的阻力，提升模型的滑翔比，延长留空时间；针对特技类航模，对称翼型的截面能够保证正飞和倒飞时的气动特性一致，满足特技动作的操控需求。每个翼型的前缘半径都保留了原始翼型的设计参数，前缘的曲率变化准确，能够真实模拟不同翼型在大迎角下的气流分离特性，帮助设计人员评估翼型的失速表现，在飞控参数调试时可以提前预判失速迎角的范围，提升飞行调试的效率。
