老式线操纵航模骨架结构设计

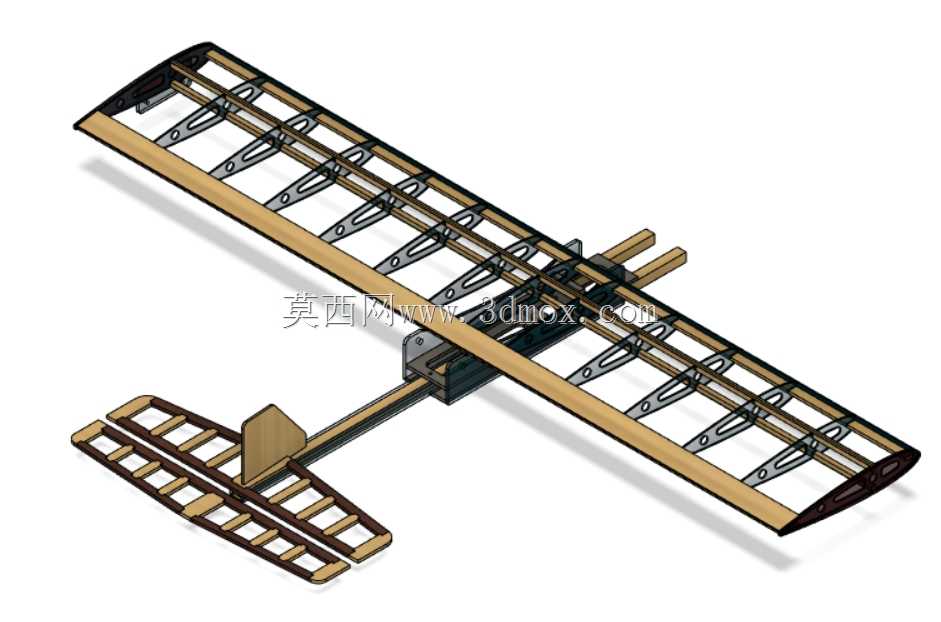

　　该线操纵航模构架采用传统轻木蒙板结构设计，主要面向线操纵特技与竞速飞行场景，适配15级排量的模型发动机安装使用，整体结构完全按照轻木航模的工艺逻辑搭建，机翼采用单凸翼型的构架式设计，沿翼展方向排布多组成型翼肋，翼梁采用上下层叠的轻木条加金属加强片的组合形式，翼肋上预留了翼梁穿装槽位与蒙皮固定的边缘余量，机翼前缘采用半圆截面轻木条封边，后缘采用薄轻木片裁切成型，保证机翼整体的抗弯扭性能同时将结构重量控制在合理区间。尾翼部分同样采用构架式结构，水平尾翼与垂直尾翼均采用轻木框架加局部加强的设计，尾翼连杆的安装位在机身尾部预留了足够的调节行程，可根据飞行需求调整操纵面的舵量范围。机身部分采用箱式构架设计，前段为发动机安装舱，

　　预留了发动机安装的固定孔位与油箱安装空间，发动机架采用金属件与机身主承力梁连接，可承受15级发动机运转时的振动载荷，机身中段为机翼安装位，采用插接式固定结构，机翼与机身的对接处设置了定位销与绑带固定槽，既保证机翼安装的定位精度，也方便日常拆装运输。操纵线的走线槽沿机翼前缘内侧布置，从操纵摇臂位置一直延伸到翼尖的线导出口，避免操纵线在飞行过程中与结构件产生摩擦卡滞。整个构架的所有杆件连接位置均预留了胶水粘接的涂胶余量，金属加强片的位置对应机翼受力最大的翼梁中段与发动机安装区域，可在大过载机动时避免结构出现断裂变形。从安装边界来看，机翼展长方向的尺寸适配常规15级线操纵航模的竞赛规范，机身长度与尾翼力臂的比例经过配平核算，

　　可保证模型在圆周线操纵飞行时的俯仰稳定性，重心位置设计在机翼弦长30%左右的区域，无需额外添加过多配重即可达到合理的配平状态。这类构架式航模相比泡沫材质的机型，结构强度更高，维修更换部件更加方便，在日常训练飞行中出现局部构件损坏时，可单独更换对应的翼肋或梁条，无需整体更换机翼或机身。设计过程中充分考虑了轻木材料的各向异性受力特性，承力方向的构件均采用顺木纹方向的轻木裁切，非承力的填充区域采用更轻的桐木或巴尔沙木材料，在保证结构刚度的前提下尽可能降低整机重量，提升飞行时的动力效率与机动响应速度。操纵摇臂的安装位置在机身中段重心附近，可减小操纵力矩的传递损耗，舵面的偏转角度范围经过限位设计，避免操纵量过大导致模型失速进入螺旋。

　　整个构架的所有零件均采用平面裁切后拼接的工艺，不需要复杂的曲面模具加工，普通模型爱好者使用激光切割机或手工线锯即可完成所有构件的裁切制作，组装流程按照从翼梁组装、翼肋插接、前缘后缘封边，再到机身框架拼接、尾翼安装、动力系统预装的顺序即可完成，整体装配公差控制在0.2mm以内，可保证组装后机翼与尾翼的气动外形精度，减少飞行时的阻力。
