车用发动机支撑固定底脚结构设计

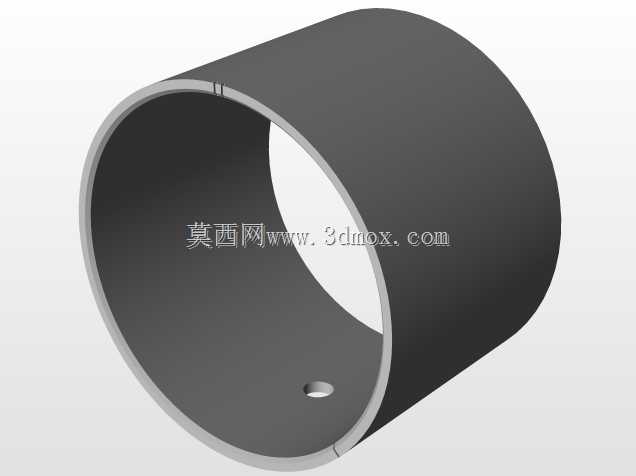

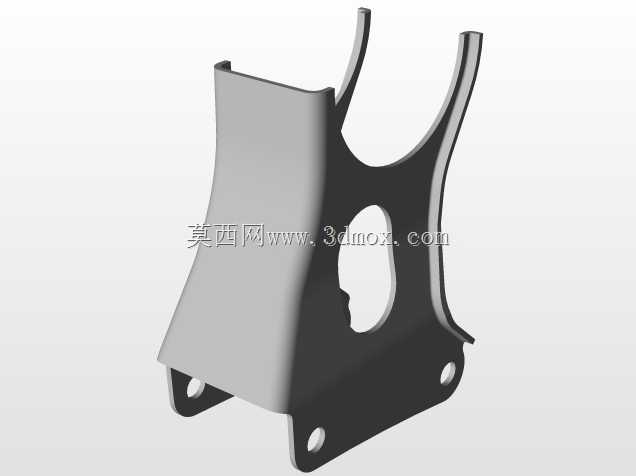

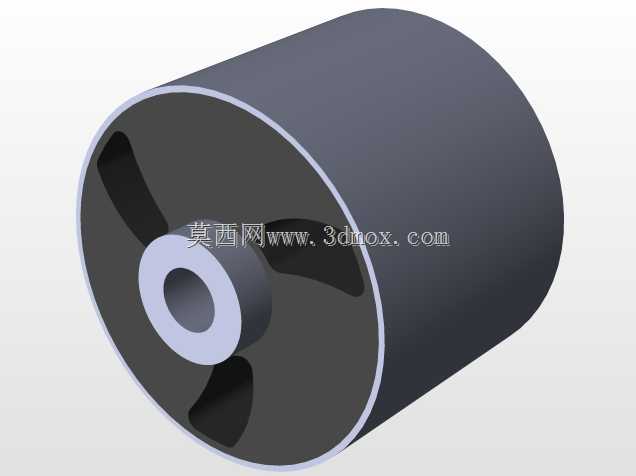

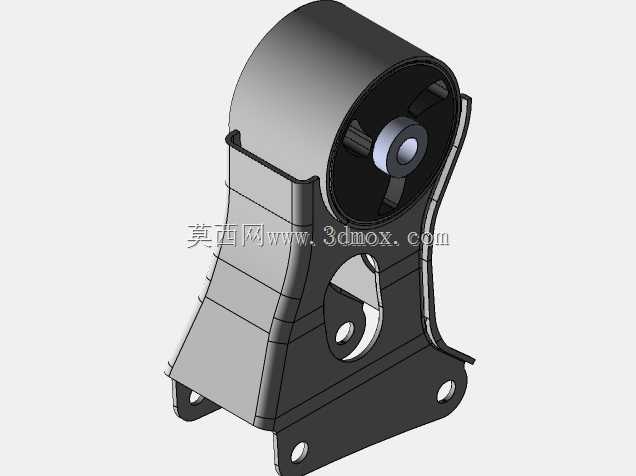

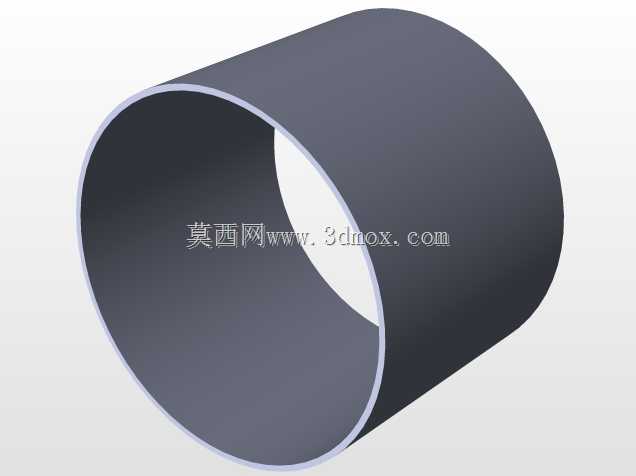

　　在车用动力总成配套、小型通用内燃机安装场景中，发动机底脚是承担动力单元承载、震动隔离、位置固定的核心连接部件，其结构合理性直接影响动力设备运行稳定性、周边部件疲劳寿命以及整机NVH表现。这款底脚采用冲压钣金与橡胶减震体复合的结构形式，主体支撑部分为弯折成型的金属支架，通过对称分布的双侧支撑臂环抱中部的橡胶减震衬套总成，衬套内部嵌套金属连接套筒，用于和发动机本体的安装点位对接，金属支架底部的两个带孔安装耳则用于将整个底脚固定在设备机架或者车身安装基座上。从实际使用场景来看，这类底脚多应用在小排量通用汽油机、小型柴油动力单元的安装场景，覆盖园林机械、小型发电机组、轻型特种作业车辆等设备的动力固定需求，

　　运行过程中需要承受发动机启停阶段的冲击载荷、持续运行时的宽频震动传递，同时还要限制动力单元在加减速、设备颠簸工况下的位移量，避免动力单元与周边管路、线束、覆盖件发生运动干涉。设计过程中首先需要匹配对应动力单元的重量、震动频率特性，确定橡胶衬套的硬度与阻尼参数，金属支架的板材厚度、弯折圆角则根据额定承载载荷做强度校核，避免长期受载出现支架开裂、衬套脱出的失效问题。从安装边界来看，底部两个安装孔的中心距、孔径直接决定了底脚与基座的适配性，图中标注的18mm孔径对应常用的M16安装螺栓规格，支架上开设的减重孔在不降低结构强度的前提下减少了整体重量，同时也为安装过程中的操作预留了工具空间。中部衬套的连接套筒内径匹配发动机侧的安装螺栓尺寸，

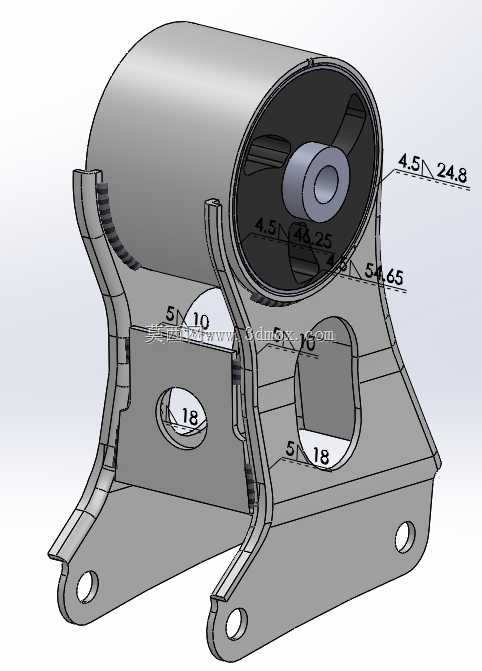

　　衬套外露端面的尺寸标注明确了橡胶层的厚度范围，4.5mm到24.8mm的尺寸梯度保证橡胶层有足够的形变空间来吸收不同方向的震动能量，支架臂与衬套结合处的5mm、10mm等尺寸标注则明确了金属支撑结构的贴合范围，保证衬套压装后不会出现轴向窜动。双侧对称的支撑结构让底脚可以同时承受垂向、横向、纵向的载荷，相比单侧悬臂式的支撑结构，抗扭转载荷的能力提升明显，在发动机输出扭矩瞬间变化时，支架的形变量更小，动力单元的位置保持性更好。支架底部的安装面做了压筋处理，提升了安装面的平面刚度，锁紧螺栓时不会出现安装面翘曲导致的贴合不实问题，减少长期运行后螺栓松动的概率。设计时还需要考虑安装过程的工艺性，金属支架的弯折角度、

　　冲压开孔的位置都要适配常规冲压模具的加工能力，减少额外的机加工工序，衬套与金属支架的配合采用过盈压装的工艺，不需要额外的紧固件连接，提升装配效率的同时也避免了连接松动的隐患。在实际选型匹配时，除了安装尺寸的适配，还要重点核对底脚的额定静载荷、动载荷范围，确保其承载能力大于动力单元重量的1.5倍以上，预留足够的安全余量，避免极端工况下出现结构失效。同时橡胶衬套的耐温、耐油性能也要匹配动力舱的工作环境，避免长期接触油污、高温环境出现橡胶老化开裂，失去减震效果。
