机床主轴刀具夹紧拉杆弹簧结构设计

项目分类:通用五金配件 发布时间:2022-06-09 ID:645125
  • 机床主轴刀具夹紧拉杆弹簧结构设计
  • 机床主轴刀具夹紧拉杆弹簧结构设计
  • 机床主轴刀具夹紧拉杆弹簧结构设计

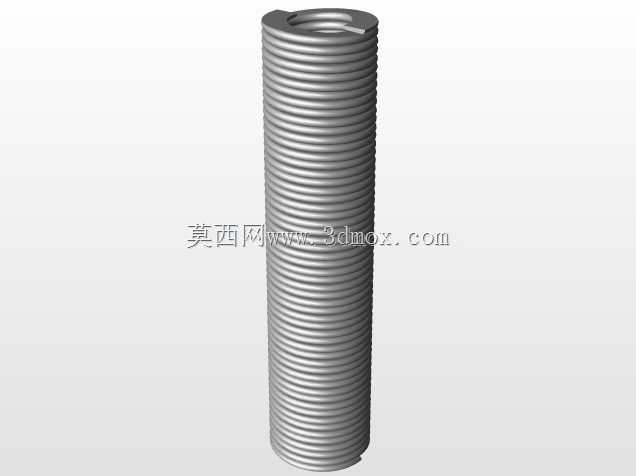

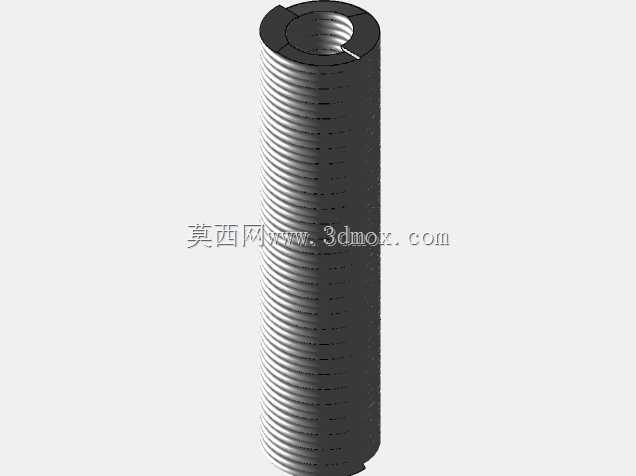

  在金属切削机床的主轴刀具夹持系统中,这类圆柱螺旋压缩弹簧是夹紧拉杆组件里的核心弹性施力元件,日常作业里不管是立式加工中心、数控铣床还是普通镗床的主轴内部,只要采用碟簧+拉杆组合的刀具拉紧结构,就少不了这类弹簧的参与,它的核心作用是在松刀状态下提供复位弹力,同时在拉刀状态下维持稳定的预紧力储备,避免拉杆在主轴高速旋转时出现轴向窜动,保证刀柄锥面与主轴锥孔的贴合精度。从实际工况来看,机床主轴在换刀过程中,打刀缸推动拉杆向下移动压缩弹簧,拉爪张开释放刀柄;打刀缸卸力后,弹簧的回弹力推动拉杆复位,拉爪收紧拉住刀柄拉钉,整个过程中弹簧需要承受高频次的往复压缩载荷,部分高速主轴的换刀频次能达到每小时数十次,这就要求弹簧的刚度曲线保持线性,

  不能出现早期的弹力衰减,否则会出现拉刀力不足、刀柄打滑的问题,直接影响加工表面质量甚至引发掉刀事故。设计这类弹簧的时候,首先要匹配主轴内部的安装空间,弹簧的外径必须小于主轴内孔的最小通径,内径要大于拉杆的杆部直径,预留足够的径向间隙,避免主轴高速旋转时弹簧与孔壁、拉杆发生剐蹭,同时弹簧的自由长度要匹配拉杆的行程,压缩到并圈长度时要小于拉杆的最大下压行程,防止弹簧被压并失效。弹簧的端部采用并圈磨平结构,两端的支撑圈磨平长度不小于一圈周长的四分之三,这样能保证弹簧在压缩过程中端面受力均匀,不会出现偏载倾斜,避免弹簧在长期往复运动中出现弯曲变形。从结构细节来看,弹簧的节距设计要均匀,有效圈数根据所需的刚度计算确定,支撑圈数设置为2.5圈,

  既能保证端面支撑的稳定性,又不会占用过多的轴向空间,弹簧的钢丝直径根据所需的最大工作载荷选取,要保证在最大压缩量下的切应力处于材料的许用应力范围内,通常这类弹簧会选用65Mn或者60Si2Mn弹簧钢制作,热处理后硬度达到HRC42-48,兼顾弹性与韧性,表面还要做喷丸处理,提升抗疲劳性能,应对高频次的换刀循环。在实际装配过程中,这类弹簧是套在拉杆外部,安装在主轴内孔的台阶与拉杆的轴肩之间,装配时需要预压一定的初始压缩量,保证松刀状态下弹簧不会在主轴内部晃动,预紧力的大小要匹配拉钉的拉紧力要求,通常预紧后的弹簧力要达到额定拉刀力的1.2倍以上,避免切削过程中因切削力波动导致拉杆移位。很多现场维修的案例里,主轴出现拉刀力不足的故障,

  除了拉爪磨损之外,最常见的原因就是弹簧长期使用后出现弹力衰减,自由长度缩短,这时候就需要更换同参数的弹簧,更换时要注意弹簧的旋向,部分主轴结构里弹簧旋向会和拉杆的螺纹旋向匹配,避免旋转过程中弹簧松脱。另外在建模过程中,弹簧的螺旋线要严格按照节距、中径参数生成,端部的并圈磨平特征要还原实际加工后的形态,不能直接用等节距螺旋线拉伸收尾,否则在做装配干涉检查的时候会出现误差,无法准确模拟弹簧压缩时的实际尺寸变化,也没法为后续的有限元应力分析提供准确的模型基础。这类弹簧虽然是小型弹性元件,但在主轴系统里的作用至关重要,参数匹配不当会直接导致整个刀具夹持系统失效,所以设计选型时必须严格匹配主轴的行程、拉刀力、安装空间三个核心边界条件,不能随意替换参数不符的弹簧。
