黄铜内螺纹连接套气路适配构件

　　做气动系统配套设计的时候，这类带内螺纹的黄铜连接构件是气路分支、元件转接场景里绕不开的基础零件，很多刚入行的结构工程师容易把这类零件当成标准件直接选型，实际在非标气路、小型气动执行机构的配套里，现成标准件往往没法完全匹配安装边界，需要针对性做结构调整。从实际使用场景来看，这类构件主要用在0.8MPa以下的低压气动回路里，承担两段不同规格气动管路的转接、或者气动阀岛与执行元件之间的硬连接作用，黄铜材质本身的自润滑性和抗锈蚀能力，让它不需要额外做表面处理就能在常规车间环境下长期使用，相比钢制件不会因为长期接触压缩空气里的冷凝水出现锈渣堵塞气路的问题，相比塑料件又能承受更高的管路应力，不会因为管路拉扯出现开裂漏气。

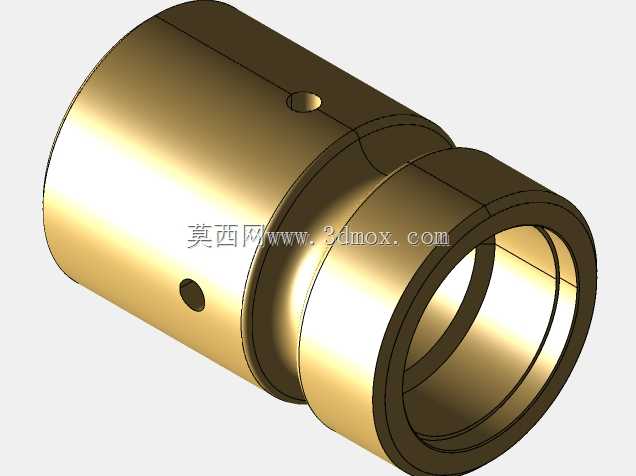

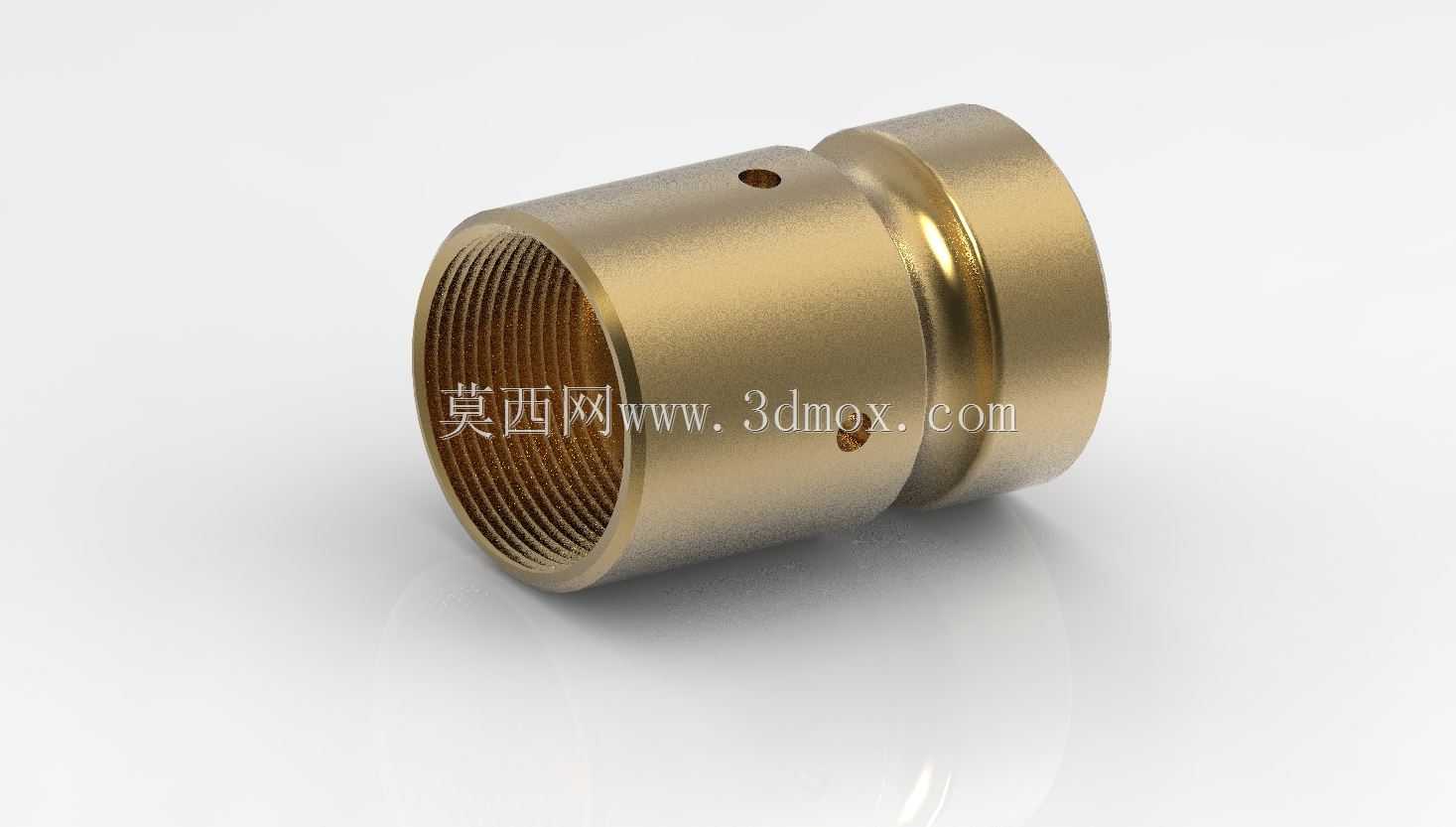

　　设计这类构件的时候，首先要敲定的是内螺纹的加工精度，常规气动回路用的密封管螺纹，牙型角的公差要控制在H7级别，螺纹收尾处要留至少1.5个螺距的退刀空间，避免装配的时候密封生料带被螺纹末端的飞边刮破造成慢漏气。构件外壁的环形凹槽是做快插接头卡接的定位结构，槽的宽度和深度要匹配常用快插接头的钢珠直径，槽边要做R0.3的圆角过渡，不然钢珠卡入的时候容易出现卡滞，插拔力会超出操作舒适区间，长期插拔还会磨坏钢珠表面。侧壁上的径向小孔是气路的测压接口，平时可以装微型压力传感器做回路压力监测，不需要测压的时候拧上密封堵头就行，孔的位置要避开环形卡接槽的位置，不然会破坏卡接结构的强度，孔的内壁要做铰孔处理，保证和堵头、传感器的外螺纹配合密封性。

　　从安装边界来看，这类构件的整体外径要比配套快插接头的卡接内径小0.1mm，保证插入的时候有足够的间隙，不会因为加工公差出现插不到位的情况；构件的总长度要控制在适配管路的弯曲半径允许范围内，不能因为构件太长导致管路弯折出现气阻；内螺纹的有效旋合长度要达到螺纹公称直径的1.2倍，保证0.8MPa气压下不会因为螺纹啮合长度不足出现脱开的情况。很多人设计的时候容易忽略构件端部的倒角，其实插入端的外倒角要做15度、长度1mm的引导结构，不管是插入快插接头还是和对接管路装配，都能快速对准，不会刮坏快插接头内部的密封圈。

　　实际建模的时候要注意，黄铜件的加工是用棒料车削一次成型的，所以所有结构都要符合车削加工的工艺要求，不能出现倒扣、内部直角这类没法用车床加工的结构，侧壁的径向小孔是后续钻床加工的，建模的时候要标注清楚孔的位置度公差，保证钻孔的时候不会钻偏打穿内壁的螺纹。另外这类构件的壁厚要均匀，最薄的位置不能小于1.5mm，不然车削加工的时候容易因为夹持力变形，使用的时候也会因为气压波动出现鼓包开裂的问题。在气路装配的时候，这类构件不需要额外的固定支架，靠两端的管路和快插接头的卡接力就能完成固定，所以设计的时候要控制整体重量，不要做多余的加厚结构，黄铜本身密度不低，多余的结构只会增加不必要的材料成本，还会给管路带来额外的负重。
