可调角度伸缩式平板显示设备壁挂安装支架

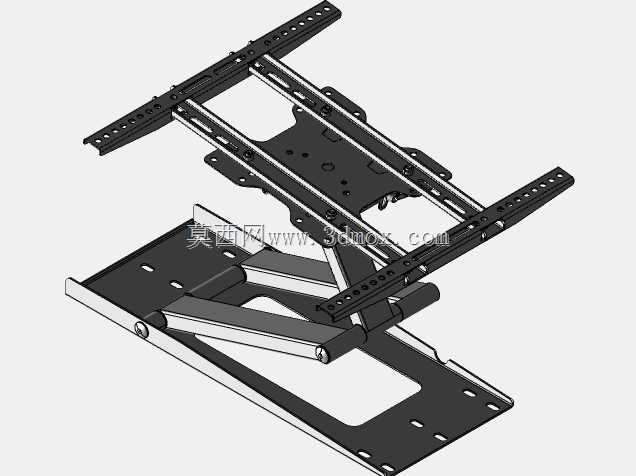

　　这款壁挂安装支架主要面向平板类显示终端的墙面固定场景，覆盖家用客厅电视挂装、商业场所广告屏壁挂、会议室显示屏安装、监控室显示终端固定等多类使用场景，能够适配不同安装空间下的显示设备固定需求，解决固定挂架无法调整视角、安装后难以接线维护的常见痛点。从结构功能来看，支架采用多段铰接加双滑轨伸缩的组合结构，墙面固定底座为整块冲压成型的钢板构件，预设多组腰型安装孔，可适配不同间距的墙面膨胀螺栓安装位，同时能抵消墙面打孔时的少量位置偏差，降低现场安装的对位难度。连接墙面底座与显示设备挂装板的是两组平行四边形铰接臂结构，臂体采用冷轧钢板折弯成型，铰接转轴处加装耐磨衬套，既保证角度调节时的阻尼手感，又能减少长期调节带来的磨损，

　　避免支架使用过程中出现下垂松动问题。显示设备侧的挂装板设置多组横向、纵向排布的条形安装孔，可覆盖不同孔距的显示设备背部安装位，适配不同尺寸的平板显示终端，无需额外定制转接板即可完成常规设备的挂装。双滑轨结构设置在挂装板与铰接臂的连接位置，可实现挂装板沿水平方向的小范围位移调整，方便安装时对齐屏幕水平位置，也能在后期维护时拉出一定空间，方便插拔设备背部的线材，无需将整个显示设备从支架上拆下。设计过程中优先考虑安装后的承重稳定性，所有受力铰接点均采用翻边铆接工艺，避免焊接带来的应力变形问题，臂体与底座、挂装板的连接位置均设置加强筋结构，在控制整体板材厚度、降低支架自重的同时，保证整体结构的抗扭、抗弯性能，

　　避免大尺寸屏幕挂装后出现支架变形、屏幕下坠的问题。安装边界方面，墙面固定底座的安装孔位横向、纵向间距覆盖常规壁挂安装的通用尺寸，可直接在混凝土实心墙、承重砖墙上通过膨胀螺栓固定，若安装在轻质隔墙、石膏板墙面则需提前加装背板分散承重；支架收拢状态下与墙面的距离较小，能让显示设备尽量贴近墙面，减少空间占用，拉出后可实现上下俯仰角度、左右偏转角度的调节，满足不同观看位置的视角需求，调节到位后可通过铰接处的锁紧旋钮固定角度，避免设备受外力触碰后移位。支架所有外露边缘均做钝化折边处理，没有尖锐毛刺，避免安装过程中划伤施工人员，表面采用静电喷塑处理，防锈耐刮，适配多数显示设备的黑色外观风格，不会在安装后显得突兀。从结构建模的角度来看，

　　这款支架的所有钣金件均预留了合理的折弯公差，铰接位置的轴孔配合间隙符合五金冲压件的常规加工精度要求，无需二次打磨即可完成装配，滑轨部分的滑动行程设置合理，不会出现伸缩过程中结构干涉的问题，整体结构没有冗余构件，在满足承重、调节功能的前提下尽可能压缩了生产成本，适合批量冲压生产。
