FRC赛事进水口故障替换支撑构件

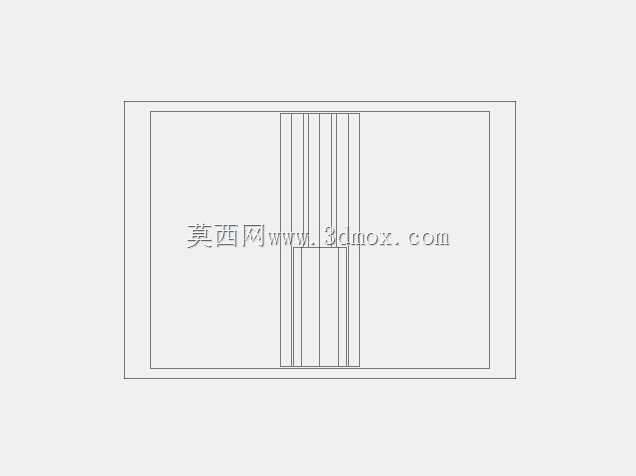

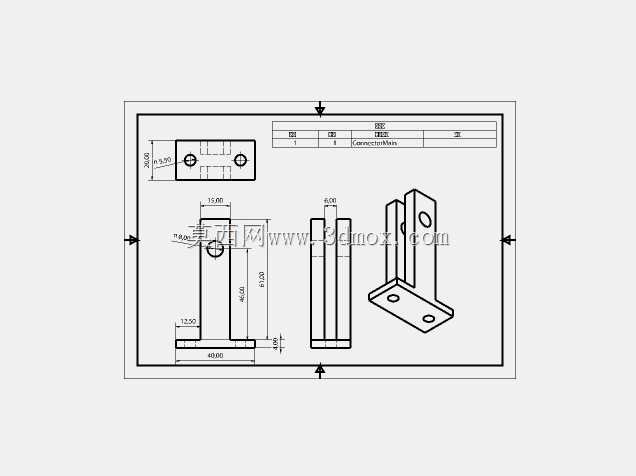

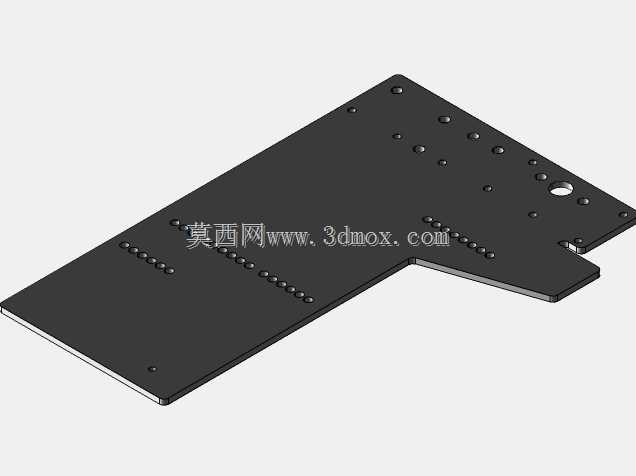

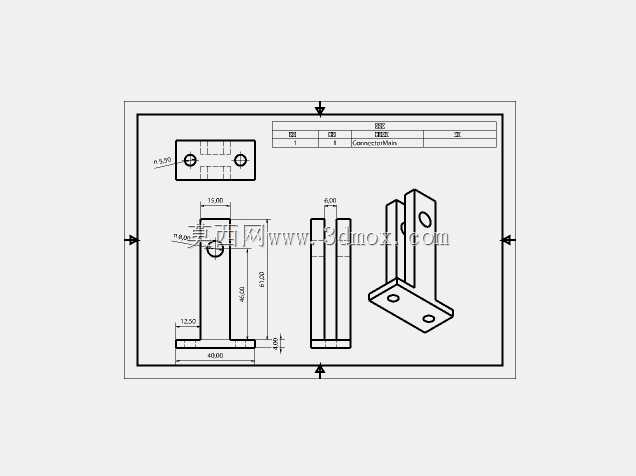

　　在FRC机器人竞赛的水路系统搭建场景中，进水口部位的连接支撑构件长期承受管路振动、水流冲击以及赛场碰撞带来的交变载荷，很容易出现连接松动、定位偏移甚至结构断裂的故障，直接影响机器人冷却系统、弹射供水系统的正常运行，这款替换支撑构件就是针对这类故障场景开发的适配结构。从实际使用需求出发，该构件采用L型折弯式的主体结构，垂直段用于对接进水口管路的固定位，水平段作为安装基面贴合设备主体框架，两个功能段之间采用直角过渡的加强设计，避免应力集中导致的根部断裂问题。设计过程中优先考虑了安装的便捷性与定位精度，水平安装基面设置两个对称的通孔安装位，孔位间距匹配赛事常用的铝型材框架安装孔距，不需要额外打孔改造就能直接适配现有框架结构，

　　垂直支撑段的安装孔位对应标准进水口接头的固定尺寸，安装时可以直接卡入原有管路的固定位置，减少现场调试的对位时间。从尺寸边界来看，水平安装段的总长度控制在48mm，宽度15mm，能够在狭小的框架安装空间内完成布置，不会和周边的线路、传动构件产生运动干涉，垂直支撑段的高度为38mm，刚好匹配进水口接头的安装高度，管路接入后不会出现弯折憋水的问题，构件整体的板厚选用3mm的铝合金板材加工，兼顾结构强度与整机重量控制，符合赛事对机器人重量上限的要求。结构细节上，垂直段与水平段的连接根部做了小尺寸的圆角过渡，同时在垂直段的侧面设置了一个辅助定位孔，用于穿装防松扎带，在机器人高速移动、产生剧烈振动的工况下，能够避免固定螺丝出现回松脱落的问题。

　　不同于常规的通用支架，这款构件的所有安装孔位都做了沉头处理，安装后螺丝头部不会突出构件表面，既不会刮蹭周边的管路线路，也能让安装面完全贴合框架，提升连接的刚性。在实际赛场应用中，这类支撑构件除了用于进水口的故障替换，也可以临时适配小型传感器、气路接头的固定安装，只要孔位尺寸匹配就能直接使用，具备一定的通用适配性。设计时没有采用多余的减重镂空结构，主要是考虑到故障替换件需要足够的抗冲击能力，赛场工况下碰撞不可避免，实心的板状结构相比镂空结构抗侧向冲击的能力更强，即使受到侧面的撞击也不容易出现变形，能够保证进水口的位置精度，避免管路错位导致的漏水、供水不足问题。安装边界方面，构件安装后突出框架表面的尺寸不超过40mm，

　　不会超出机器人的外围尺寸限制，符合赛事的规则要求，两个安装孔的孔径为4.2mm，适配赛事常用的M4规格固定螺丝，不需要准备特殊规格的紧固件，现场维修替换时可以直接取用常规备件完成装配。从受力角度分析，垂直段承受进水口管路的重量以及水流带来的轴向冲击力，水平段将载荷均匀传递到框架的铝型材表面，L型的结构形式让载荷传递路径更短，不会出现额外的力矩导致构件变形，经过实际赛场的振动测试，在连续运行的工况下，构件的形变量小于0.1mm，完全能够满足进水口的定位精度要求，不会因为构件变形导致管路对接处出现渗漏。
