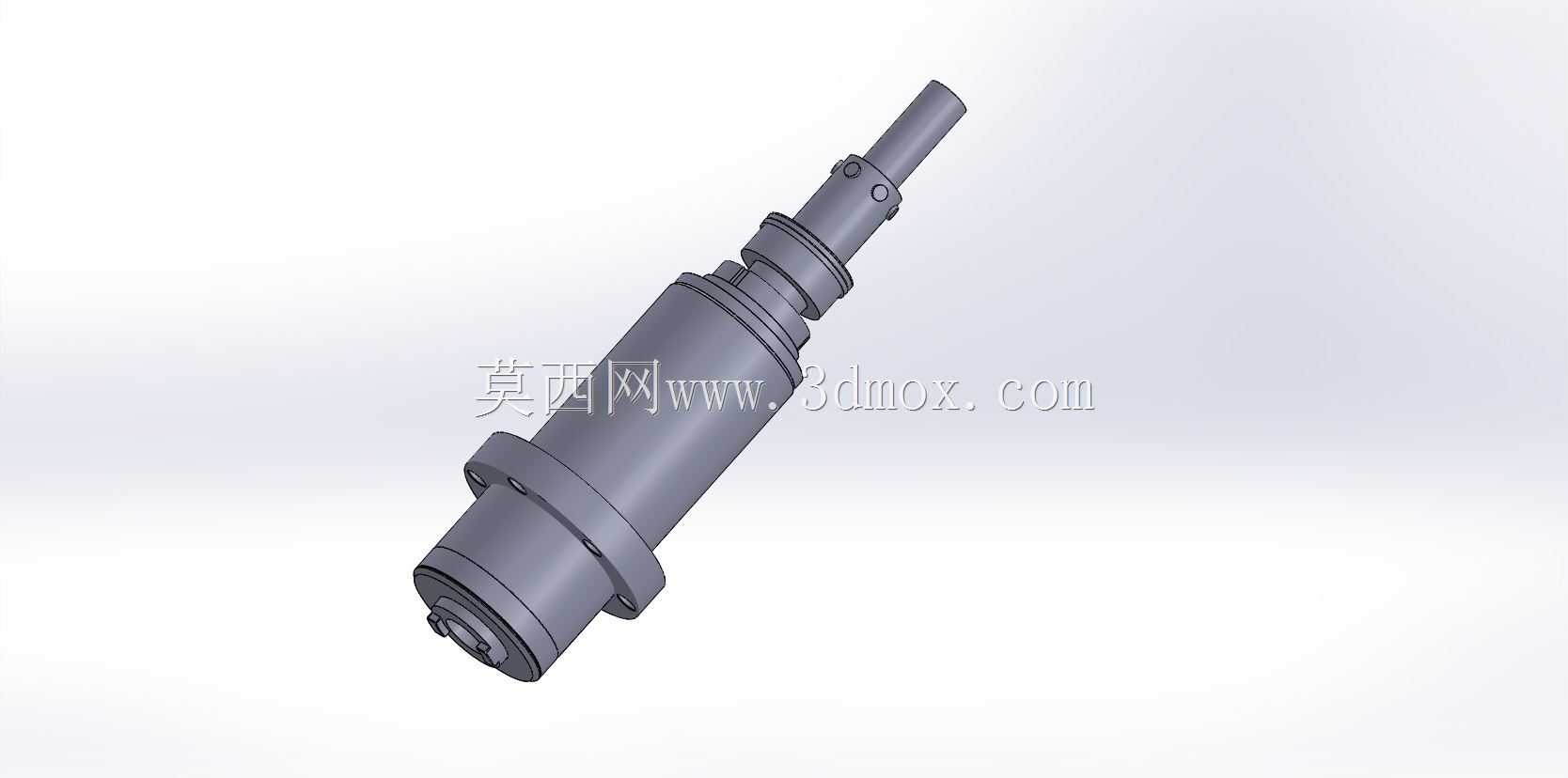

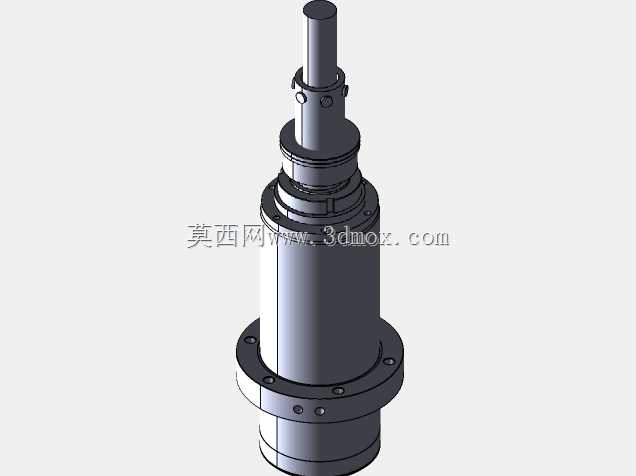

精密机床主轴心轴组件结构设计

　　这款心轴组件是精密机床主轴单元的核心传动承载部件，主要应用于高速精密磨削、铣削加工类机床的主轴系统中，承担刀具装夹定位、旋转扭矩传递、加工载荷承载的核心作用，是决定主轴回转精度、加工稳定性的关键零件。从结构设计来看，该心轴采用阶梯轴式布局，沿轴向依次设置了轴承配合段、轴肩定位面、锁紧螺纹段、刀具装夹段，各段轴径按照载荷分布梯度设计，靠近前端刀具装夹位置的轴段直径更大，可有效承载切削过程中的径向切削力与轴向进给力，后端轴段适配传动连接结构，兼顾扭矩传递的同轴度要求。设计过程中，各配合轴段的同轴度公差严格控制在微米级，轴承安装位的圆柱度、表面粗糙度均满足精密滚动轴承的装配要求，轴肩定位面与轴线的垂直度公差经过反复校核，

　　避免轴承装配后出现偏载，进而引发高速运转时的振动、发热问题。轴体上设置的环形槽用于安装密封件与锁紧挡圈，可有效阻隔加工过程中的切削液、金属切屑进入轴承腔，延长主轴轴承的使用寿命，同时预留的锁紧结构可实现轴承内圈的可靠轴向固定，避免高速旋转时出现轴系窜动。从安装边界来看，该心轴的各段轴径与配套主轴箱体的轴承孔尺寸完全适配，轴向总长度可满足标准主轴单元的装配空间要求，前端装夹段的锥面或圆柱面结构可适配标准刀柄、砂轮接杆等装夹附件，无需额外改制即可完成配套安装。实际应用场景中，这类心轴组件多用于中小型精密加工机床的内置主轴结构，在高速回转工况下，轴体的动平衡等级设计满足G1级以上要求，可有效降低高速运转时的不平衡量，

　　保证加工表面的光洁度与尺寸精度。设计时充分考虑了轴系的预紧调节需求，后端的锁紧螺母结构可通过调整锁紧力矩实现轴承预紧力的精准控制，兼顾主轴的刚性与高速运转性能，避免预紧力过大导致的轴承发热抱死，或是预紧力不足引发的刚性不足、振纹问题。轴体材料选用高强度合金结构钢，经过调质、表面渗碳淬火处理，各配合表面硬度达到HRC58-62，芯部保持足够的韧性，可承受交变切削载荷的长期冲击，避免长期使用后出现轴颈磨损、变形的问题。从结构细节来看，轴体上的径向小孔用于安装传动键或是锁紧销，可实现扭矩的可靠传递，避免轴与传动轮、装夹附件之间出现相对滑动，各过渡位置均采用圆角过渡设计，有效降低应力集中系数，提升轴体的抗疲劳强度，在频繁启停、

　　交变载荷的加工工况下可长期保持精度稳定性。这类心轴的尺寸链设计经过严格校核，装配后主轴前端的径向跳动、端面跳动均满足精密加工的精度要求，可直接用于配套主轴单元的组装，也可作为现有设备主轴维修的替换备件，适配多数同规格的精密机床主轴结构，安装时仅需按照轴承装配工艺完成热装、预紧调整即可投入使用，无需额外的二次加工。
