软包聚合物锂电池802040结构设计

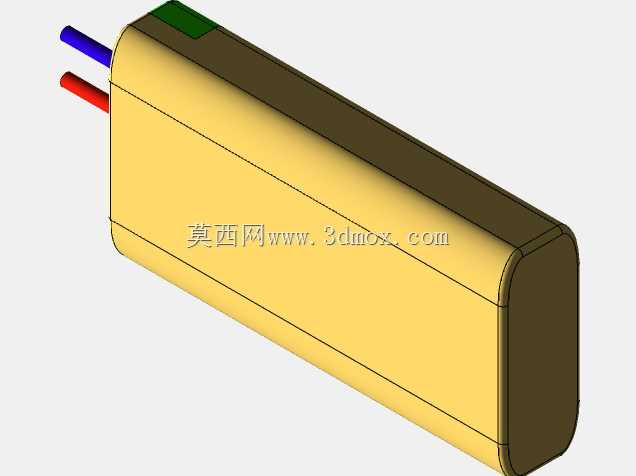

　　在消费电子、小型便携通讯设备、穿戴式智能硬件的结构开发流程中，供电单元的空间适配一直是结构工程师需要优先考量的核心环节，软包锂聚合物电池凭借形态灵活、重量占比低、封装可靠性强的特点，成为小尺寸便携设备供电方案的首选。本次呈现的802040规格软包锂电芯结构，完全围绕小腔体设备的安装边界做设计适配，标称尺寸对应厚度8mm、宽度20mm、长度40mm的长方体封装形态，边角做了R角圆弧过渡处理，避免在设备壳体内装配时剐蹭壳体内部的筋位、PCB板边缘或者其他元器件，同时也能降低电芯受挤压时边角应力集中导致封装破损的风险。从实际应用场景来看，这款电芯的尺寸规格刚好适配小型对讲机、蓝牙便携音箱、迷你执法记录仪、

　　小型手持扫码终端这类通讯类数码产品的内部预留空间，这类设备的内部结构通常会把供电仓设置在主板侧方或者后盖内侧，留给电池的安装空间往往是规则的窄长腔体，802040的长宽厚比例刚好能填满这类腔体，不会出现空间浪费或者装配干涉的问题。设计过程中，电芯主体的铝塑膜封装层做了等厚处理，外层封装的厚度控制在常规量产公差范围内，不会因为封装层厚度偏差导致装配时出现超差问题，电芯一端引出的红黑两根镀镍输出引线，分别对应正负极，引线的伸出长度做了适配常规焊盘位置的预留，工程师在做整机布线时不需要额外裁剪或者接长引线，引线根部做了绝缘封装加固，避免装配过程中反复弯折引线导致根部断裂、正负极短路的问题。从功能特性来看，

　　软包封装的锂电芯相比同容量的圆柱钢壳电芯，空间利用率能提升15%左右，在相同的安装空间内可以做到更高的容量储备，同时软包结构在出现过充、内部短路等异常情况时，封装层会优先鼓包泄压，不会出现钢壳电芯那样的爆裂风险，对便携设备的使用安全性有明显提升。做整机结构匹配时，需要注意在电芯周边预留0.2mm左右的装配间隙，不要让电芯直接接触壳体上的螺丝柱、超声线等硬凸结构，避免长期使用过程中凸结构持续挤压电芯封装层导致破损，同时引线的走线位置要避开设备内的活动部件，比如翻盖设备的转轴处、按键的活动行程范围内，防止引线被活动部件挤压磨损。另外，电芯顶部的绝缘保护片位置，在设计时要对应设备内部的避让槽，不要让其他元器件压在保护片上，

　　避免影响电芯的保护电路正常工作。对于做小型通讯类数码产品结构开发的工程师来说，这类标准规格的软包电芯结构可以直接导入整机装配体中做干涉检查，不需要重新测绘电芯尺寸，能大幅缩短前期方案选型和结构验证的周期，在做堆叠设计时，可以直接以该电芯的外形尺寸为基准，排布主板、按键、接口等其他元器件的位置，确保所有部件的安装边界不出现冲突，同时也能提前预留出引线的走线空间和绝缘防护位置，减少后期打样阶段出现装配干涉需要反复改模的问题。
