30V10Ah方形储能锂电池结构设计

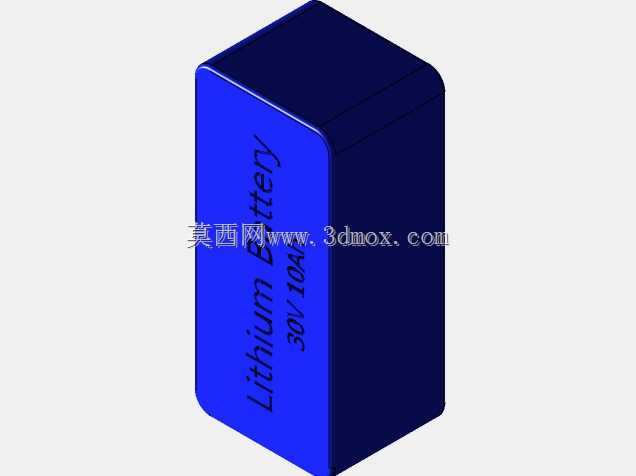

　　在便携储能设备、小型电动作业机具、户外移动供电装置的结构开发环节，动力锂电池包的单体结构建模是整机供电系统匹配的核心基础工作，这款30V10Ah规格的方形锂电池单体三维结构，完全围绕实际装机的适配需求完成参数化建模，可直接用于整机布局干涉检查、安装固定结构设计、供电回路排布的前期验证工作。从实际工程应用场景来看，该规格锂电池可覆盖多数中小功率便携电动工具、户外勘测设备、小型移动作业机器人、应急备用供电模组的供电需求，这类应用场景对电池单体的外形规整度、安装固定兼容性、空间利用率都有明确要求，建模过程中完全摒弃了非必要的装饰性曲面结构，整体采用带圆角过渡的长方体构型，既能够最大化利用安装舱内的有效空间，

　　也能避免锐边在装配过程中划伤线束绝缘层或者相邻结构件。设计过程中优先考虑了量产装配的工艺可行性，外壳主体的拔模角度、壁厚均匀性都按照注塑壳体的常规工艺要求设置，侧壁的圆角半径兼顾了结构强度与成型便利性，避免出现壁厚突变导致的注塑缩痕、应力集中问题；单体表面的标识区域做了浅凹槽结构预留，后期可直接粘贴参数铭牌或者丝印电性标识，不需要额外在外壳上二次加工。从安装边界来看，模型严格控制了各方向的外形尺寸公差预留，单体六个面的平面度都按照电池包组装的常规要求做了基准约束，底部可适配通用的电池固定支架卡槽，侧面预留了串并联连接片的安装避让空间，顶部的极柱区域做了凸起结构的高度限制，既保证极柱连接时有足够的操作空间，

　　也不会因为极柱突出过高导致电池包整体高度超出安装舱限制。在结构强度设计层面，外壳的侧壁厚度、边角加强结构都匹配10Ah容量电芯的重量支撑需求，在常规的振动、冲击工况下不会出现壳体变形挤压内部电芯的问题，模型中也预留了内部电芯组与外壳之间的缓冲层间隙，设计人员可根据实际选用的缓冲泡棉厚度调整安装间隙，不需要重新重构整体外形。对于整机结构设计人员来说，该模型可直接导入装配环境完成电池舱的匹配设计，不需要从零开始绘制电池的基础外形，能够大幅缩短前期方案布局的时间；在做布线设计时，可直接根据模型的极柱位置确定动力线束的走线路径，提前规避线束与周边结构件的干涉问题。建模过程中对所有的安装基准面都做了明确的特征标识，

　　设计人员在做电池包成组设计时，可直接以单体的基准面为参照完成串并联排布，快速计算不同串并数量下的电池包整体尺寸，评估成组后的空间利用率。不同于概念化的电池示意模型，这款结构模型完全还原了量产方形锂电池的实际结构特征，包括外壳的合模线位置、极柱的安装凸台、表面标识区的位置都和实际量产产品保持一致，不会出现模型与实物尺寸偏差导致的装机失败问题。在做热管理设计时，设计人员也可基于该模型的外形尺寸计算散热接触面积，匹配相应的导热垫、散热片结构，提前规划散热风道的走向，保证电池在持续放电工况下的温度处于合理区间。对于需要做跌落、冲击仿真的设计场景，该模型的壳体壁厚、材质分区都可直接赋予对应的材料属性，不需要额外做结构简化，能够提升仿真分析的效率与结果准确性。
