圆形法兰式微型伺服传动支座结构

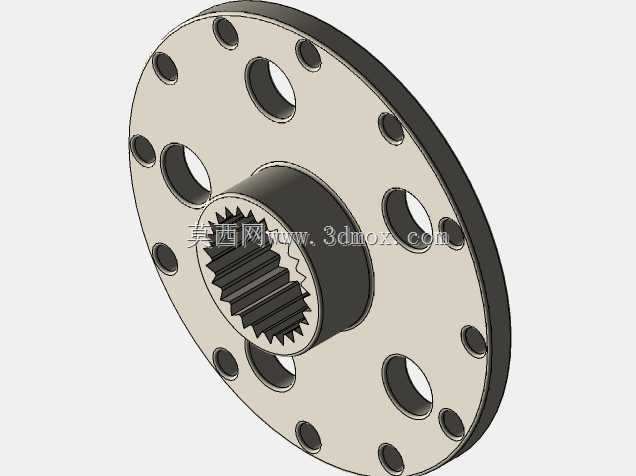

　　在小型自动化传动单元、桌面级精密运动平台、微型伺服执行机构的配套结构中，这类圆形伺服支座承担着动力输出端的定位支撑、扭矩传递与安装适配的核心作用，区别于方形支座的侧边安装逻辑，圆形法兰结构更适配圆周均布安装孔的配套设备场景，比如小型回转工作台、微型谐波减速器输入端、精密分度模组的动力衔接部位，能在有限的径向空间内完成动力对接，不会因为安装座的外形棱角占用周边的走线、传感器布置空间。从结构功能来看，该支座中心集成内花键孔，可直接与伺服电机的输出花键轴啮合，省去额外的联轴器转接环节，能有效缩短动力传输的轴向尺寸，降低传动链的累计间隙，这对于需要频繁正反转、定位精度要求在丝级的小型运动机构来说，能明显减少反向回程误差，提升传动刚性。

　　法兰端面上设计了两类通孔，大尺寸的均布通孔用于穿过紧固件，将支座整体固定到设备的安装立板或者模组端面上，小孔则可作为定位销孔或者辅助固定孔，在安装时先通过定位销完成支座与安装面的同轴度校准，再拧紧紧固件，能避免长期运行后螺栓受剪切力出现松动偏移。中心的凸台结构做了轴向延伸，一方面可以伸入配套设备的安装沉孔内，形成径向定位配合，保证花键孔与后续传动件的同轴度，另一方面凸台的壁厚经过核算，能承受伺服电机急停时产生的径向冲击载荷，不会因为薄壁结构出现形变导致花键啮合偏磨。设计这类支座时，首先要匹配对应规格微型伺服的输出轴参数，花键的模数、齿数、压力角需要与电机轴完全契合，同时要控制花键孔的有效啮合长度，既要保证足够的接触面积传递额定扭矩，

　　又要避免过长的啮合长度导致装配时出现卡滞，增加不必要的加工精度要求。法兰盘的外径尺寸需要匹配伺服电机的前端安装止口，保证支座安装后与电机本体的同轴度控制在0.02mm以内，否则会导致电机轴运行时承受额外的径向力，缩短轴承使用寿命。安装孔的节圆直径需要遵循通用小型伺服的安装规范，孔位的角度公差控制在±0.1度以内，保证不同批次的零件都能直接互换安装，不需要现场二次修配。端面的粗糙度需要达到Ra1.6以上，保证与安装面贴合时没有缝隙，避免运行时出现共振异响。从实际应用的场景来看，这类支座常出现在小型多关节机器人的关节动力衔接处、3C产品组装设备的微型送料模组、精密检测设备的样品回转台部位，这些场景的共同特点是安装空间紧凑，

　　传动精度要求高，不允许有过大的结构冗余，圆形法兰的结构刚好能在最小的外轮廓尺寸下，满足支撑、传动、定位的多重需求。在选型适配时，需要注意支座的轴向总长度不能超出模组的安装边界，凸台的外径要与安装面的沉孔尺寸形成间隙配合，配合间隙控制在0.02-0.05mm之间，既方便装配，又不会出现径向窜动。花键孔的硬度需要做调质处理，表面硬度达到HRC28-32，保证长期传递扭矩时不会出现齿面压溃、磨损的问题，法兰平面的平面度公差控制在0.01mm以内，避免安装后出现支座倾斜，导致电机轴与负载轴不同心。另外，这类支座的法兰边缘做了倒角处理，既可以去除加工毛刺，避免装配时划伤操作人员，也能在装入沉孔时起到导向作用，提升装配效率。中心孔的根部设计了退刀槽，方便花键加工时刀具退出，同时也能避免电机轴装配时顶到孔底，保证轴向定位准确。在实际装配流程中，需要先将支座通过定位销固定到安装面板上，再将伺服电机的输出轴对准花键孔缓慢推入，最后拧紧电机的安装螺栓，不能强行敲击电机轴迫使花键啮合，否则会导致花键齿变形，后续运行出现卡顿、噪音过大的问题。长期运行维护时，只需要定期检查法兰连接螺栓的预紧力，在花键啮合部位涂抹少量润滑脂，就能保证支座的使用寿命达到整机的设计周期，不需要频繁更换配件。
