医用防堵防损伤球囊式引流导管结构

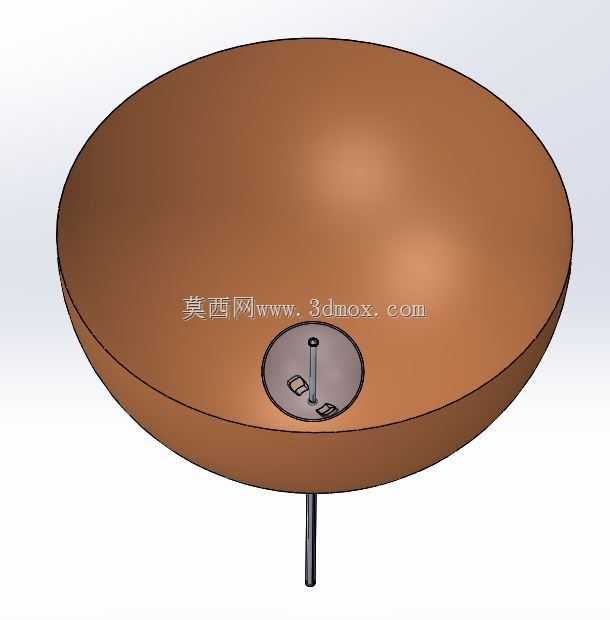

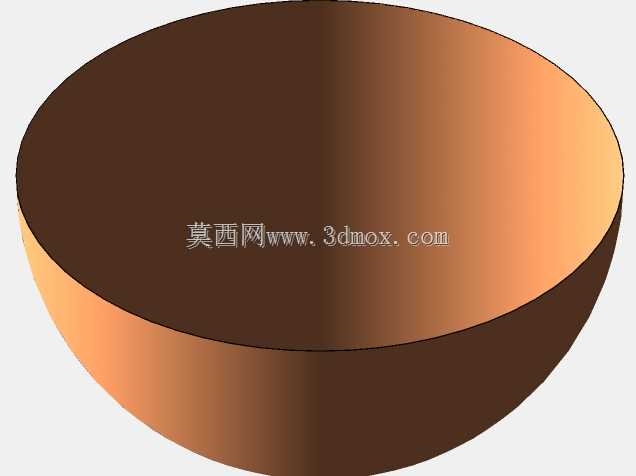

　　临床留置导尿场景中，传统Foley导管长期使用易出现引流孔堵塞、导管尖端贴合膀胱壁造成黏膜损伤的问题，是长期卧床患者、术后留置导尿群体护理中高发的不良事件，轻则造成引流不畅需要频繁冲管、更换导管，重则引发膀胱黏膜出血、尿路感染，增加患者痛苦与护理工作量。这款球囊式引流导管的结构设计，正是针对这两类临床痛点展开的结构优化，从介入端结构、引流通道布局、球囊支撑形态三个维度做了针对性调整。从结构形态来看，该导管采用大直径浅凹面球囊作为膀胱内的支撑主体，完全区别于传统Foley导管的小体积充水球囊，浅碟形的球囊展开后可贴合膀胱颈区域的内壁形态，形成大面积的柔性支撑，避免传统小球囊在膀胱内随体位移动剐蹭黏膜的问题，

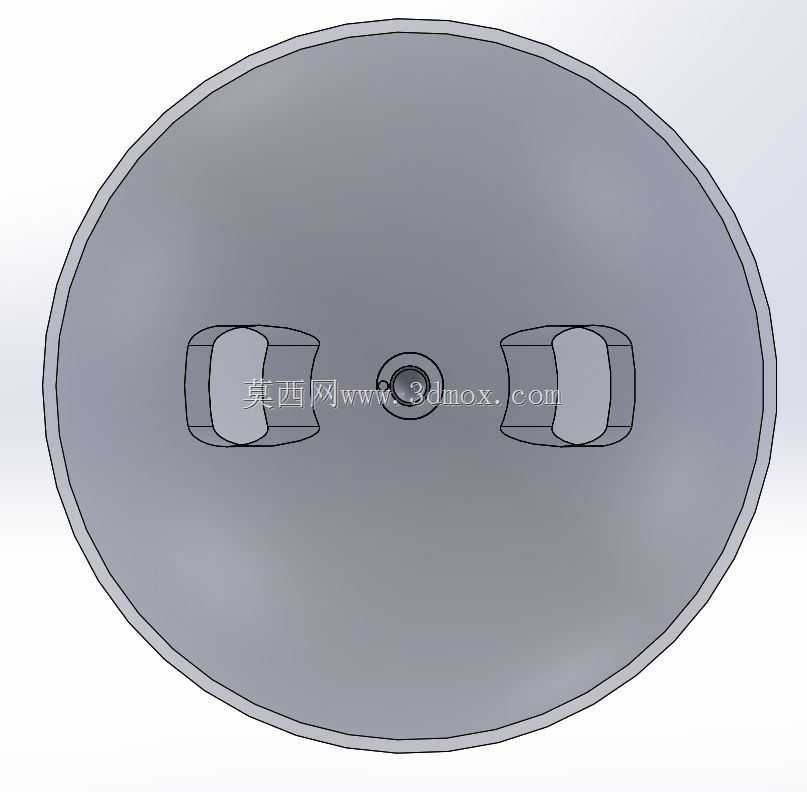

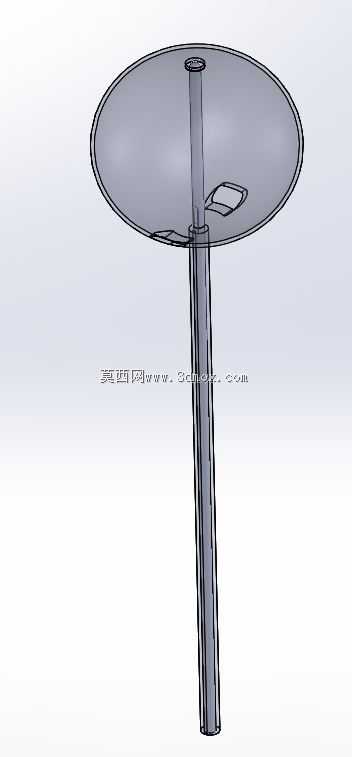

　　同时球囊的凹面结构可将膀胱内的尿液引导至中心区域的引流孔位置，减少尿液沉渣在膀胱低位的沉积残留。中心引流端采用包埋式钝头结构，尖端完全做圆弧过渡处理，没有突出的硬棱边，引流孔开设在钝头的侧周位置，而非传统导管的尖端直孔，这种布局一方面可以避免导管尖端直接顶压膀胱壁造成的黏膜压迫损伤，另一方面侧孔的布局可以减少沉渣直接封堵孔道的概率，即使单个侧孔被沉渣附着，其余方向的侧孔仍可保持引流通畅。导管的主体引流通道采用等径光滑内壁设计，从引流端一直延伸至体外连接端，内壁没有台阶、缩径结构，减少尿液中絮状物、沉渣在通道内挂壁滞留的风险，降低长期留置过程中通道内壁结垢堵塞的概率。球囊的充液通道独立设置在引流通道的侧壁，和引流通道完全分隔，

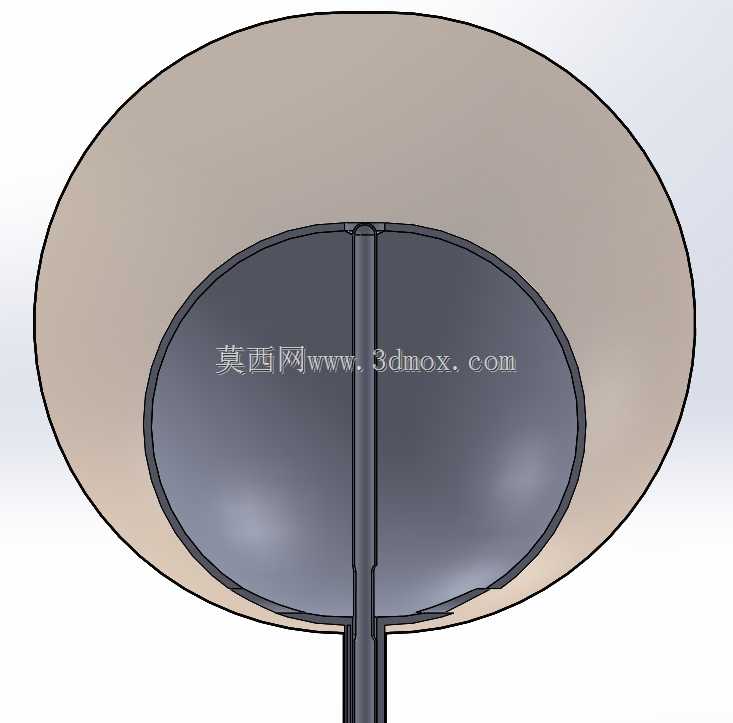

　　充液接口设置在体外端的侧支位置，充液后球囊的边缘做圆弧翻边处理，不会形成硬边压迫膀胱颈组织。从安装边界来看，该导管的介入段外径和临床常用的6s规格导管匹配，适配常规的导尿操作流程，不需要额外更换配套的介入辅具，球囊完全充液展开后的直径约5厘米，凹面深度约1.2厘米，完全适配成人膀胱颈区域的生理形态，留置后球囊不会在膀胱内形成过大的占位，也不会因为体积过小出现移位、脱出的问题。引流端的钝头突出球囊内表面的高度仅3毫米，完全处于球囊凹面的保护范围内，不管患者采用平卧、侧卧、半坐体位，导管尖端都不会直接接触膀胱壁黏膜，从结构上避免了尖端戳伤黏膜的风险。在实际使用场景中，这款结构的导管可适配长期留置导尿的需求，

　　对于需要留置导尿超过一周的患者，可有效降低堵管和膀胱损伤的发生概率，减少导管更换频率，降低护理操作的工作量。设计过程中针对引流孔的位置做了多轮布局调整，最初的方案将引流孔开设在球囊边缘位置，测试中发现边缘位置容易被膀胱壁褶皱封堵，后续调整到中心钝头的侧周位置，同时在钝头表面设置了两个微小的凸点支撑，即使钝头区域贴近黏膜，凸点也会撑起微小的间隙，保证引流孔周围的液体流通。球囊的壁厚采用渐变设计，靠近中心连接位置的壁厚稍大，保证和导管主体的连接强度，边缘位置壁厚稍薄，充液后可自然形成贴合组织的柔性边缘，不会产生硬边压痕。整个导管的外部轮廓没有尖锐结构，所有过渡位置都采用圆弧过渡，介入过程中可减少对尿道黏膜的摩擦损伤，和现有临床使用的导尿操作流程完全兼容，医护人员不需要额外培训即可完成置管操作。
