斯特林样式双缸动力装置结构设计

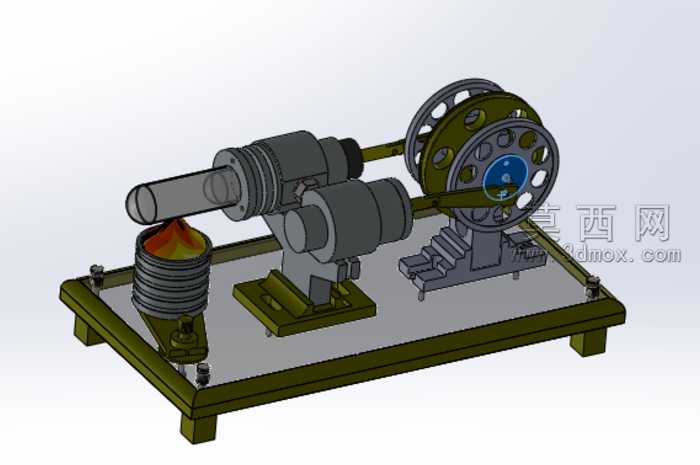

本作品为一款双缸外置飞轮式的动力演示装置三维建模成果，建模阶段采用SolidWorks完成全参数化零件绘制与装配约束搭建，所有零件均按照实际机械加工的公差逻辑预留装配间隙，避免出现干涉问题。首先完成底座平台的建模，采用橄榄绿色金属材质赋予底座，表面做哑光磨砂质感处理，还原铸铁底座的厚重质感，底座上的安装孔位、支撑脚结构均按照标准紧固件尺寸设计，可直接适配对应规格的螺栓螺母完成实体装配。其次完成双缸组件的建模，两个气缸呈错位排布，缸体采用银灰色金属材质，表面做轻微拉丝效果处理，气缸内部的活塞、连杆结构均做了简化但符合运动逻辑的建模，左侧加热缸部位添加橙红色渐变的半透明材质模拟热源效果，直观展示装置的动力来源逻辑。传动部分的曲轴、连接轴均按照同轴度要求做装配约束，端部的大直径飞轮采用橄榄绿与银灰双色搭配，飞轮上的镂空减重孔做均匀圆周阵列排布，飞轮中心的蓝色轴承部位做高亮光滑材质处理，还原轴承的金属光泽质感。整体装配完成后添加了标准配合约束，可直接在软件内完成运动仿真，直观展示活塞往复运动带动曲轴旋转、最终驱动飞轮转动的完整动力传递过程。渲染阶段采用柔和的环境光搭配定向补光，突出金属零件的轮廓质感与不同材质的区分度，整体模型结构完整，装配逻辑清晰，既可以作为机械原理教学的演示素材，也可作为小型动力装置结构设计的参考方案，所有零件均可拆分导出用于后续的工程图生成与3D打印验证。
