V型多缸发动机缸体结构三维设计作品

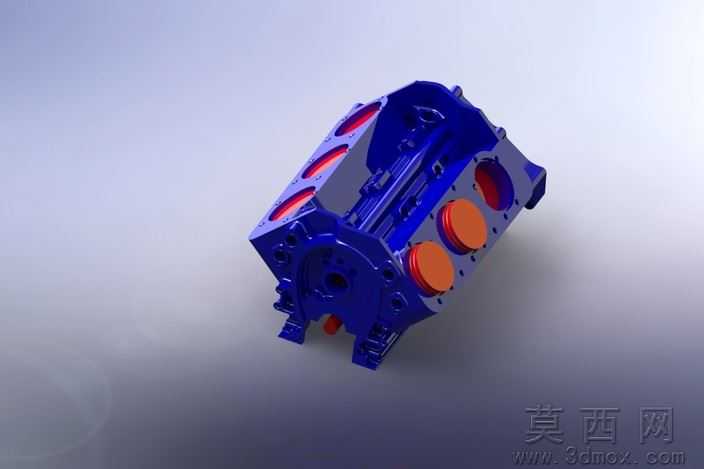

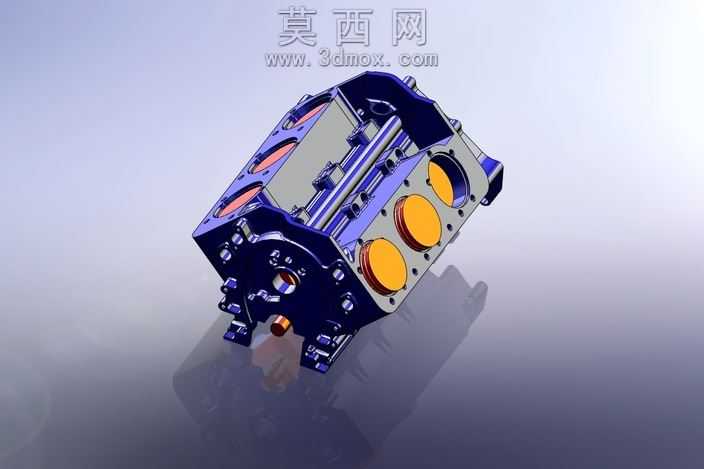

本作品为V型多缸内燃机缸体的三维数字化设计模型，建模过程严格遵循内燃机缸体的实际工程结构逻辑，以主流三维机械设计软件为载体完成全参数化建模，从缸体的基础基体特征开始，通过拉伸、切除、阵列、拔模、倒角等基础建模指令逐步搭建整体轮廓，精准还原了V型夹角布置的气缸安装孔位结构，每一处缸孔的同轴度、相邻缸孔的中心距、缸体壁厚都参考通用内燃机的工程设计规范进行参数设定，保证结构尺寸的合理性。模型完整还原了缸体上的各类附属结构，包括侧面的工艺安装凸台、加强筋结构、油道水道的预留开孔、端部的密封连接端面、底部的曲轴箱支撑结构，以及各类螺栓连接孔位的分布，所有孔位的位置度、孔径尺寸都经过参数校验，避免出现结构干涉问题。在材质与渲染表现上，针对缸体的铸铁基体赋予了高饱和度的深蓝色金属烤漆材质，模拟量产发动机缸体的表面涂装效果，在气缸孔密封端盖位置赋予了醒目的橙红色密封胶垫材质，通过材质色彩的区分清晰呈现不同功能部件的装配关系；渲染阶段采用柔和的影棚布光方案，主光源从侧上方投射以凸显缸体表面的轮廓起伏与加强筋的立体结构，辅助光源补充暗部细节避免出现死黑区域，添加了适度的环境反射效果让金属材质的质感更加真实自然，背景采用渐变浅灰底色突出主体模型，让观者可以清晰观察缸体的每一处结构细节。设计思路上，摒弃了冗余的非功能性装饰结构，完全围绕内燃机缸体的实际功能需求进行结构排布，V型的气缸布置形式可以有效缩短动力单元的整体长度，让整机结构更加紧凑，缸体外壁的加强筋结构在不额外增加过多壁厚的前提下大幅提升缸体的结构刚性，降低运行过程中的形变风险，各类连接孔位、安装基准面的位置都预留了充足的装配操作空间，符合实际生产装配的工艺要求，整个模型结构完整无破面，特征逻辑清晰，既可以作为内燃机结构教学的演示素材，也可以作为动力总成装配设计的基础参考模型，帮助设计者理解多缸发动机缸体的结构设计逻辑与工艺要点。
