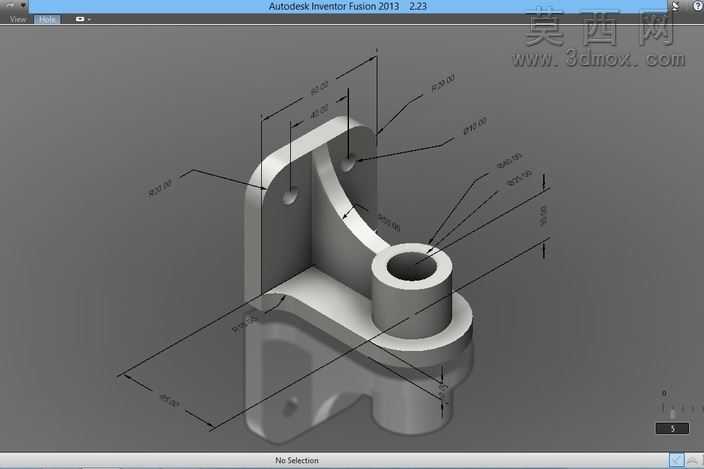

该机械支撑构件采用三维参数化建模方式完成整体设计,建模过程中以基准平面为定位基础,先绘制底部安装座的二维轮廓草图,通过拉伸特征生成带安装孔的基座实体,再依次构建弧形连接臂与顶部套筒结构,各特征之间保持全参数关联,便于后续尺寸调整与结构优化。模型整体为一体化铸造型结构设计,底部基座设置两个沉头安装孔,用于构件与安装基面的固定连接,弧形连接臂采用平滑过渡的曲面造型,既保证了结构的力学传递路径顺畅,也避免了直角连接处的应力集中问题,顶部的空心套筒用于配套轴类零件的穿装定位,套筒与连接臂的衔接处做了圆角加厚处理,提升了该部位的结构强度。建模阶段对各部位尺寸做了精准约束,安装孔的中心距、套筒的内外径、连接臂的厚度与弧度都经过合理规划,所有尺寸标注清晰对应加工需求,模型表面采用哑光金属材质渲染,还原了铸铁类机械零件的真实质感,渲染时采用柔和的环境光配合定向补光,清晰呈现出构件的轮廓层次与结构细节,各部位的棱边、圆角、孔位都能直观展现。设计思路围绕实用型机械连接支撑需求展开,兼顾结构稳定性与加工工艺性,整体无复杂冗余结构,各功能部位分工明确,基座承担固定承载作用,弧形臂实现高度与位置的过渡衔接,顶部套筒完成与配套运动部件的连接配合,模型的几何精度满足后续工程图导出、数控加工编程的使用要求,可直接用于机械结构验证、装配干涉检查以及教学实践中的建模参考案例,帮助学习者掌握参数化建模中草图绘制、特征生成、尺寸约束、材质渲染的完整流程,理解机械支撑类零件从功能需求到三维模型落地的设计逻辑。
