带传动组合式辐条皮带轮齿轮结构

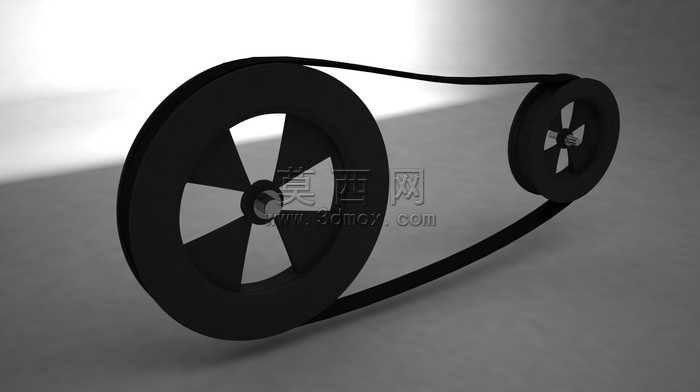

该作品为带传动系统三维建模成果，整体采用双轮配合环形传动带的经典布局，建模阶段首先完成核心传动部件的参数化构建：两个传动轮均采用三辐条式轮辐结构，区别于实心轮的厚重设计，在保证结构强度的前提下有效降低了整体自重，轮缘部分做了适配传动带的弧面过渡处理，避免传动过程中出现带体滑脱、磨损加剧的问题。建模过程中对轮体中心的安装轴孔做了精准的尺寸约束，轴孔边缘预留了紧固件安装位，可适配标准规格的传动转轴，保证后续装配环节的公差匹配度。材质与渲染阶段，轮体整体采用哑光黑色硬质工程塑料质感，表面添加细微的磨砂纹理，还原工业级传动部件的真实触感，传动带采用高韧性橡胶材质，表面做了轻微的哑光反光处理，体现橡胶材质的柔韧特性，场景内搭配浅灰色哑光地面背景，采用侧上方45度柔光打光，既清晰呈现轮体的辐条镂空结构，也通过柔和的阴影突出带体与轮缘的贴合状态，整体渲染效果写实度高，可直接用于机械原理教学演示、传动方案展示等场景。设计思路上，该模型还原了带传动的核心运动逻辑，通过大小轮的直径差可实现不同的传动比调节，辐条式的轮体设计也为后续轻量化改型、不同材质替换预留了调整空间，模型整体拓扑结构规整，无冗余面，可直接导入各类仿真软件做传动动力学分析，也可用于机械设计课程的案例参考，帮助学习者理解带传动与齿轮传动结合的结构特点，掌握传动部件的建模逻辑与材质表现方法。
